Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Độ chính xác mài: | 0,005mm | đầu mài: | 2 |
|---|---|---|---|
| Động cơ đầu nghiền: | 0,75KW | Tốc độ đầu mài: | 0-3000 vòng/phút |
| phạm vi mài: | 0-100mm | Đá mài: | 150mm |
| tên: | Máy mài CNC | Sức mạnh: | 2.2KW |
| năng lực xử lý: | 100 chiếc / phút | gia công chính xác: | 0,005mm |
| Phạm vi xử lý: | 0-100mm | Tốc độ: | 3000RPM |
| Loại: | máy nghiền | Điện áp: | 220V |
| Trọng lượng: | 150kg | ||
| Làm nổi bật: | Máy nghiền CNC không trung tâm,Máy xay CNC 1350RPM,Máy nghiền không trung tâm đa dụng |
||

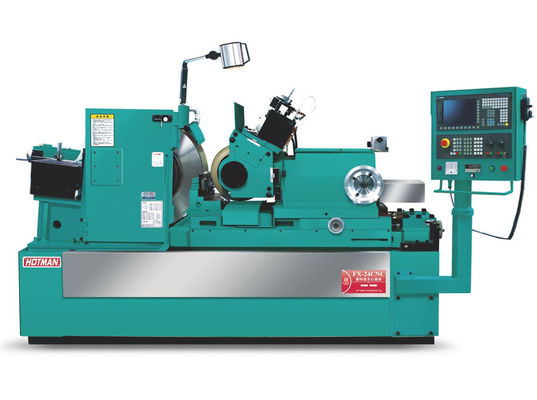

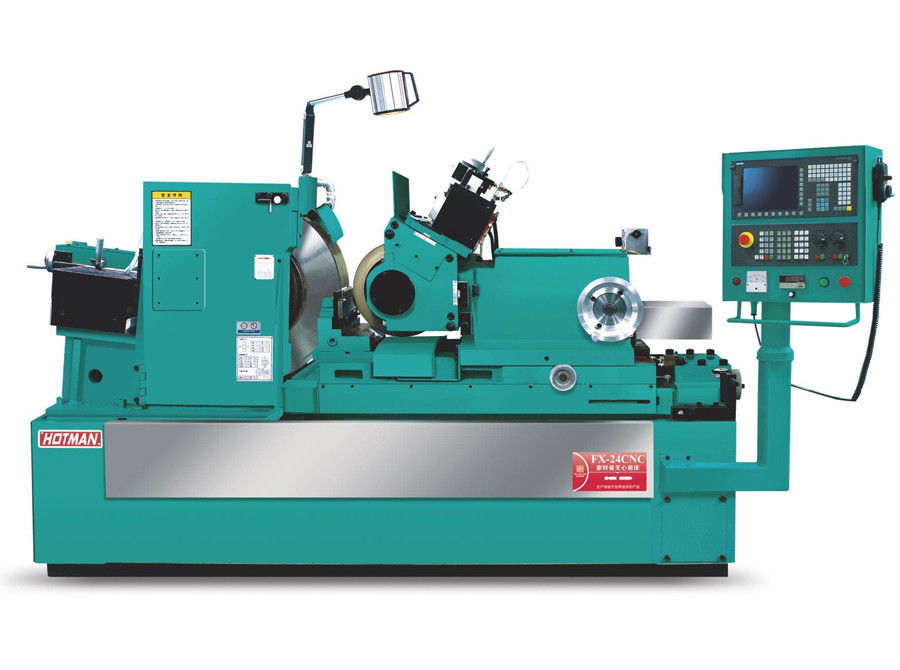

Máy nghiền không trung tâm FX-24CNC-3
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
Các thông số kỹ thuật:
| Dự án | Đơn vị | Mô hình:FX-24CNC-3 |
|
Phạm vi xử lý của các mô hình tiêu chuẩn (chiều kính) |
mm | Φ 1-80 |
|
Kích thước bánh nghiền (OD * W * OD) |
mm | Φ610*(205-400) *Φ304.8 |
|
Điều chỉnh kích thước bánh xe (OD * W * OD) |
mm | Φ330*(205-400) *Φ203.2 |
| Tốc độ bánh nghiền | RPM | 1350 |
| Điều chỉnh tốc độ bánh xe | RPM | 0-250 |
|
Vòng trượt chạy động cơ |
KW | 30 |
|
Động cơ điều chỉnh bánh xe servo |
KW | 3 |
| Động cơ phụ cấp | KW | 3.75 |
|
Động cơ phục vụ sửa cát |
KW | 1.5 kW/0.8 kW |
|
Máy bơm thủy lực điều khiển động cơ |
KW | 0.75 |
|
Máy bơm làm mát điều khiển động cơ |
KW | 0.75 |
|
Điều chỉnh bánh xe cho bánh tay |
mm | 3.5/ RPM 0.05/ thang |
|
Chuỗi điều chỉnh bánh xe chỉnh sửa mịn bánh tay |
mm | 0.1/RPM 0.001/SCALE |
|
Vòng tay cho bàn làm việc |
mm | Trọng lượng thiết lập tối thiểu của servo feed là 0,0005mm |
|
Vòng tay điều chỉnh vi bàn làm việc |
mm | 0.2/ xoay 0.001/ thang |
| Trim bánh tay cho ăn | mm | 2mm/ xoay 0.01mm/ thang |
| Điều chỉnh góc nghiêng bánh xe | Bằng cấp | +5° - 3° |
|
Điều chỉnh góc quay |
Bằng cấp | ± 5° |
|
Kích thước máy (chiều dài * chiều rộng * chiều cao) |
mm | 3200×2710×3100 |
| Trọng lượng cơ khí | KG | 6500 |
| Trọng lượng đóng gói | KG | 7000 |
