Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đường kính mài: | 1 - 60mm | Kích thước động cơ bánh mài: | 455*205*228.6mm |
|---|---|---|---|
| Tốc độ bánh mài: | 1470 vòng/phút | Điều chỉnh tốc độ trục chính bánh xe: | 0-250 vòng / phút |
| Loại vòng bi động cơ trục chính bánh mài: | vòng bi gốm | Phương pháp làm mát động cơ trục chính bánh mài: | làm mát không khí |
| Động cơ trục chính bánh mài hiện tại: | 6A | Tần số động cơ trục chính của bánh mài: | 50HZ |
| Công suất động cơ trục chính bánh mài: | 3KW | Cấp độ bảo vệ động cơ trục chính của bánh mài: | IP54 |
| Mô-men xoắn động cơ trục chính bánh mài: | 10Nm | Điện áp động cơ trục chính bánh mài: | 380v |
| Tốc độ trục chính của bánh mài: | 3000RPM | Chiều rộng bánh mài: | 20 mm |
| Động cơ servo cho ăn: | 2,4KW | ||
| Làm nổi bật: | Máy nghiền không trung tâm công nghiệp nhỏ,Máy nghiền không trung tâm đa chức năng nhỏ,Máy nghiền CNC 3 trục |
||

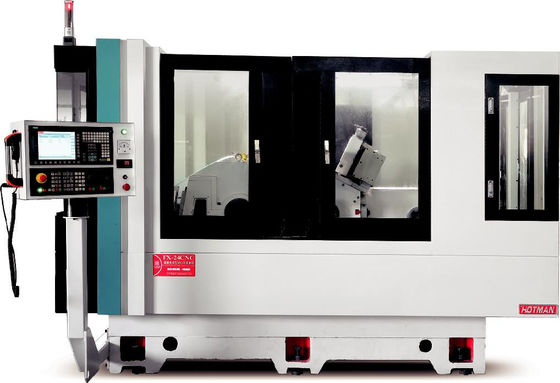

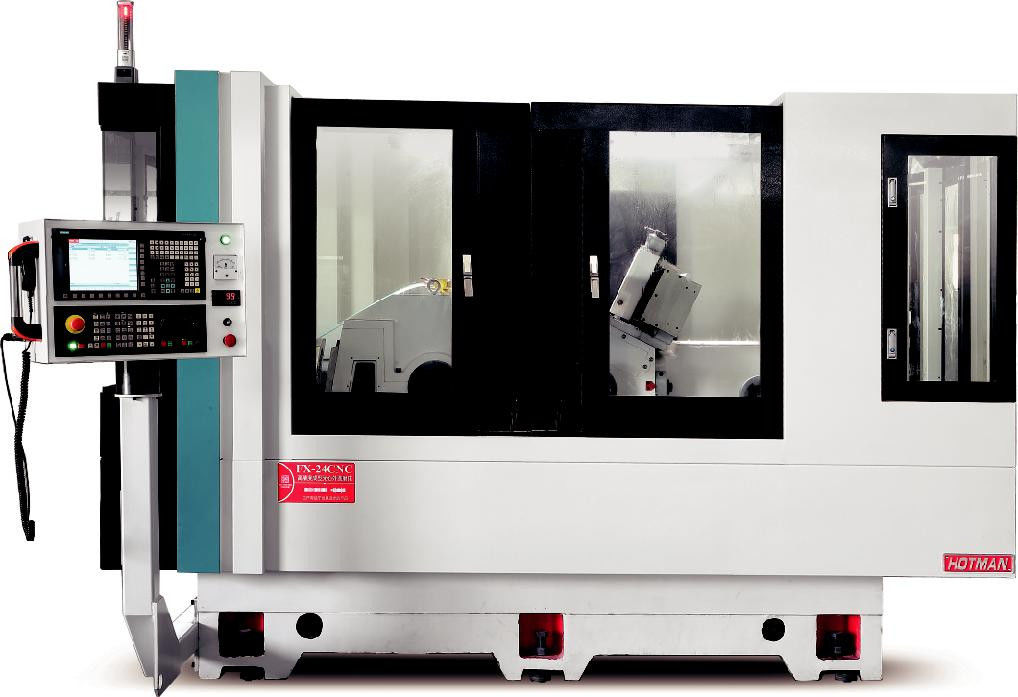

Hotman FX-24CNC-3 Máy nghiền công nghiệp chính xác cao Máy nghiền đa chức năng CNC nhỏ
Thông số kỹ thuật:
| Dự án | Đơn vị | Mô hình:FX-24CNC-3 | |
| Chiều kính quay tối đa của bàn | mm | 320 |
Khoảng cách tối đa | mm | 600 | |
| Chiều kính nghiền tối đa | mm | 320 | |
| Trọng lượng tối đa giữa hai trái tim parietal | Kg ((b) | 60 (các công việc hàng đầu)/20 (chỉ có người làm việc) | |
| Kích thước của bánh nghiền (chiều kính × chiều rộng × khẩu độ) | mm | 455 × 38 ((32-50) × 127 | |
| Tốc độ bánh nghiền | rpm | 1650 | |
| Tốc độ tuyến tính tối đa của bánh nghiền | m/s | 40 ((bánh trượt tốc độ cao lên đến 65) | |
| Dầu đệm bánh xay | mm | Loại tự động | |
| góc cho ăn | Deg | 90 |
| Động cơ cho ăn | mm | 250 | |
| Trục X tốc độ di chuyển nhanh | m/min | 6 | |
| Lưu lượng tối thiểu về trục X | mm | 0.001 | |
Khung đầu | Tốc độ xoắn | rpm | 50-500 |
| Hình dạng trục | Đồng thời hoặc trung tâm | ||
| Thông số kỹ thuật ngón tay | MT-4 | ||
Ghế sau | Khoảng cách thiên văn tự động | mm | 40 |
| Thông số kỹ thuật ngón tay | MT-4 | ||
bàn làm việc | Trục Z tốc độ di chuyển nhanh | m/min | 8 |
| Lưu lượng tối thiểu về trục z | mm | 0.001 | |
| Đi bộ tối đa | mm | 550 | |
| góc xoay | Deg | + 6/-9 | |
| Động cơ trục bánh xay | KW | 3.75/5.5 |
| Động cơ cấp x-axis (servo) | KW | 2.2 | |
| Động cơ cung cấp axis Z (servo) | KW | 2.2 | |
| Động cơ trục khung đầu | KW | 0.75 | |
| Động cơ bơm làm mát | KW | 0.75 | |
| Động cơ dầu bôi trơn | KW | 0.25*2 | |
| Động cơ bơm dầu đuôi | KW | 0.75 | |
| Trọng lượng máy ròng | Kg | 3300 |
| Trọng lượng máy tổng | Kg | 3500 | |
| Kích thước bao bì (chiều dài * chiều rộng * chiều cao) | mm | 2800*2000*2000 | |
Việc chấp nhận trước thiết bị:
1- Điều kiện chấp nhận trước:
(1) Người mua phải cung cấp các bản vẽ xác nhận, các mẫu và các đặc điểm kỹ thuật thử nghiệm liên quan đến mảnh làm việc nghiền trước khi ký kết
hợp đồng và thỏa thuận kỹ thuật.
(2) Người bán phải giữ bí mật tất cả các dữ liệu kỹ thuật do người mua cung cấp.
(3) Người bán phải thông báo cho người mua 15 ngày trước khi chấp nhận trước và người mua phải
chuẩn bị 10 mảnh công việc có liên quan và gửi chúng cho người bán hoặc người mua sẽ đưa các mảnh công việc đến nhà máy của người bán để chấp nhận tại chỗ tùy theo hoàn cảnh.
(4) Người bán phải chuẩn bị cho việc chấp nhận trước khi nhân viên của người mua đến nhà máy sản xuất thiết bị.
(5) Các thông số của bánh nghiền sẽ được người bán lựa chọn theo bản vẽ do khách hàng cung cấp,và bánh trượt có liên quan sẽ được cấu hình sau khi ký hợp đồng.
2Nội dung và tiêu chuẩn trước khi chấp nhận: Các thông số kỹ thuật chấp nhận được cả hai bên đồng ý sẽ được thực hiện theo các tiêu chuẩn vẽ do người mua cung cấp.
(1) Kiểm tra ngoại hình thiết bị.
(2) Sự thuận tiện trong vận hành và bảo trì thiết bị (tùy thuộc vào thiết kế của thiết bị máy công cụ của người bán).
(3) Ảnh hưởng của sức mạnh và độ cứng của thiết bị đối với chất lượng (theo bảng kiểm tra độ chính xác thiết bị được cung cấp bởi người bán)
(4) Bảng đo hoạt động của thiết bị (không có gì, thời gian hoạt động tải đầy đủ, nội dung, v.v.).
(5) Chỉ số hiệu suất chính của thiết bị được ghi lại.
(6) Các bản ghi thử nghiệm và các bản ghi lắp ráp các bộ phận chính.
(7) Xác nhận các phần quan trọng.
(8) 10 bộ sản phẩm có thể nghiền được được chế biến liên tục, đáp ứng các yêu cầu của bản vẽ và thiết bị hoạt động bình thường.
(9) The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the buyer together with qualified test pieces or with the shipping machine.
3Trong quá trình chấp nhận trước, người mua có quyền đưa ra ý kiến sửa chữa hợp lý về thiết bị, và người bán có thể thực hiện sửa chữa với sự đồng ý của cả hai bên.
4Người bán chỉ có thể vận chuyển thiết bị cho người mua sau khi người bán ký tài liệu chấp nhận trước.
Mô tả thiết bị:
Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
Được trang bị hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, người máy đối thoại hoạt động ngốc, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
Hệ thống cấp bột bao gồm một V và một đường thẳng của lới chính xác được làm bằng tay, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
Hệ thống điều khiển số FUNUC (Tự chọn) như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
