Máy mài trong CNC độ chính xác cao cho thép hợp kim đã tôi cứng, đường kính lỗ gia công tối đa 300mm, bước tiến mài tối thiểu 0.001mm

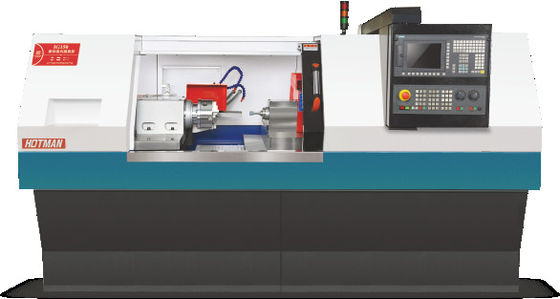

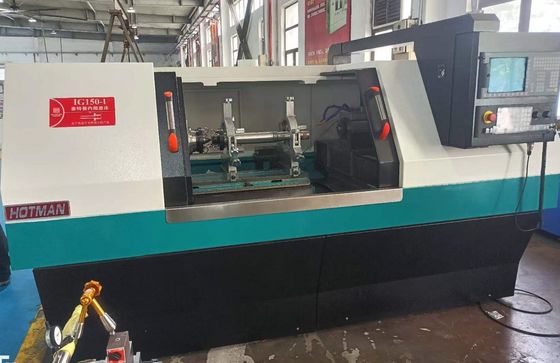

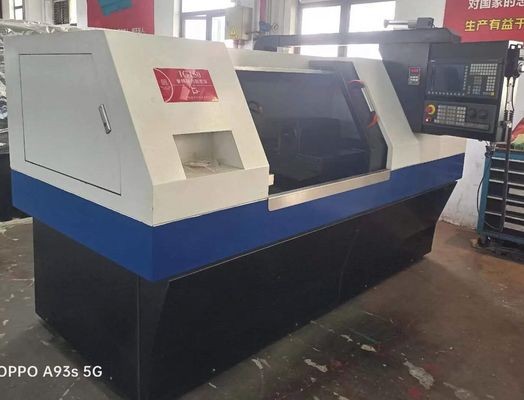

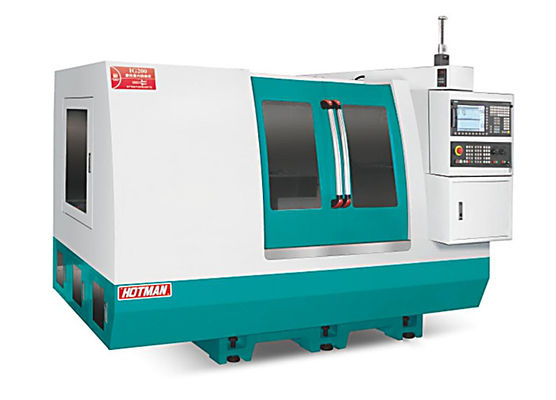

Máy mài trong CNC độ chính xác cao - IG-300

Mô tả thiết bị:

1. Thân và các bộ phận được đúc bằng gang Milhanna FC30 cao cấp, được xử lý nhiệt chuẩn hóa nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên. Các bộ phận được gia công bởi YASDA, MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác trong một lần kẹp. Kích thước chính xác có thể lên đến cấp micron, để đảm bảo các bộ phận cơ bản của thiết bị có độ chính xác cao.


2. Ray dẫn hướng máy và vít me bi chính xác được bôi trơn liên tục bằng hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác cao hơn. Hệ thống làm mát được tách biệt với thân máy để loại bỏ rung động và tản nhiệt tốt.

3. Được trang bị hệ thống mài tự động CNC Siemens 828D và phát triển thứ cấp, thao tác thân thiện với người dùng, với nhiều thiết bị tùy chọn để lựa chọn, bao gồm thiết bị mài lỗ bên trong, thiết bị đo đầu tự động, thiết bị đo đường kính ngoài tự động, v.v.

4. Hệ thống cấp liệu mài bao gồm một ray V và một ray phẳng được chế tạo thủ công chính xác, với hệ thống bôi trơn tự động và vít me bi mài chính xác cấp C3, có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp lại tuyệt vời và tuổi thọ ray dài.

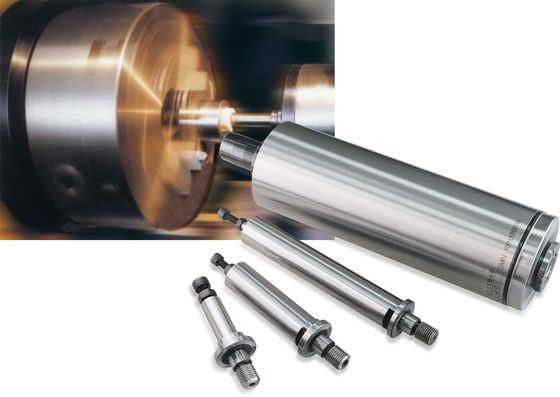

5. Cấu hình tiêu chuẩn của trục chính đá mài là cấu trúc ổ đỡ phía sau bốn và phía sau hai. Trục chính áp suất động và tĩnh chính xác cao cũng có thể được chọn, có các đặc điểm là độ chính xác quay cao, độ cứng động cao, khả năng chống rung tốt, hiệu quả mài cao và chất lượng bề mặt mài tốt. Đối với việc mài phôi đặc biệt, tốc độ đá mài có thể được điều chỉnh, lên đến 3500 RPM và 60m/s.

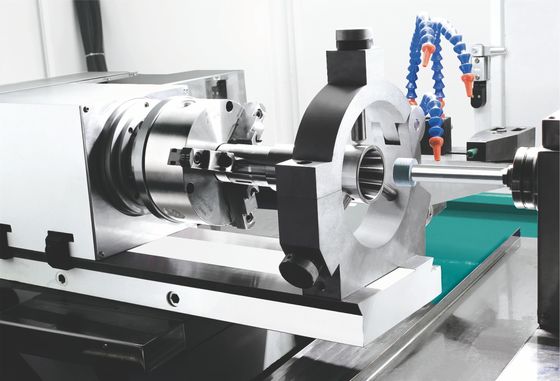

6. Bàn cặp được thiết kế vừa cứng vừa chắc chắn. Một xi lanh trượt bằng thép hợp kim cứng được bọc trong thân gang được thiết kế để mang lõi trên MT4. Lực nâng của xi lanh trượt có thể dễ dàng thay đổi bằng các núm điều chỉnh ở phía sau. Phụ kiện đặc biệt ghế đuôi áp suất dầu với bàn đạp để tạo điều kiện cho việc dỡ các bộ phận làm việc.

7. Hệ thống điều khiển số Siemens là cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện vận hành bằng tiếng Trung, dễ sử dụng. Được trang bị động cơ servo hiệu suất cao của Siemens, hệ thống CNC và hệ thống truyền động của thiết bị có khả năng tương thích tốt hơn, đồng thời có chức năng sửa chữa cát tự động và bù tự động, để đảm bảo sự ổn định và chính xác của cấp liệu và mài.

Thông số kỹ thuật:
