Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Máy nghiền cnc không trung tâm | Kích thước bánh mài: | 610*305*304.8mm |
|---|---|---|---|
| Chiều rộng bánh mài: | 305mm | Công suất động cơ bánh mài: | 2-7,5KW |
| Tốc độ bánh mài: | 3000-6000 vòng / phút | Khoảng cách trung tâm trục chính của bánh mài: | 200-300mm |
| Độ chính xác điều chỉnh khoảng cách trung tâm trục chính của bánh mài: | 0.01mm | Phương pháp điều chỉnh khoảng cách trung tâm trục chính của bánh mài: | Thủ công |
| Đá mài trục chính điều chỉnh khoảng cách công suất động cơ: | 2-7,5KW | Phạm vi điều chỉnh khoảng cách trung tâm trục chính của bánh mài: | 0-100mm |
| Tốc độ điều chỉnh khoảng cách trung tâm trục chính của bánh mài: | 0-1000RPM | Chiều cao trung tâm trục chính của bánh mài: | 100-200mm |
| Công suất động cơ trục chính bánh mài: | 2-7,5KW | Tốc độ trục chính của bánh mài: | 3000-6000 vòng / phút |
| Máy mài trục chính côn: | Morse #4 | Chiều rộng bánh mài: | 20-50mm |
| Làm nổi bật: | Máy nghiền không trung tâm CNC chính xác cao,Hình nghiền Máy nghiền không trung tâm,Máy nghiền không trung tâm chính xác cao |
||

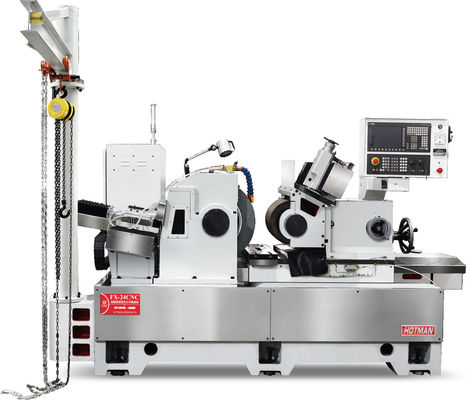

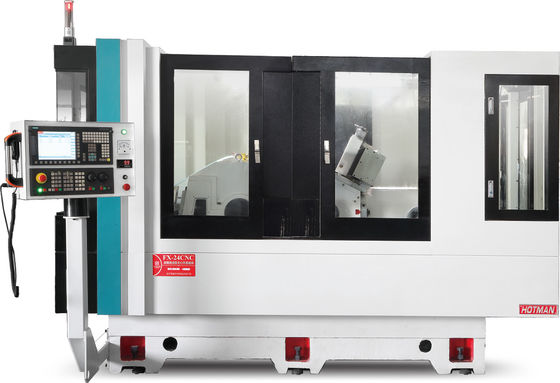

Máy nghiền không trung tâm CNC chính xác cao, Máy nghiền chống mòn thực tế FX-24CNC
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động trò đùa đối thoại người-máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
3Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là phía sau bốn và phía sau hai cấu trúc vòng bi. cao độ chính xác động và tĩnh trục áp lực cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng năng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
Thông số kỹ thuật:
| Dự án | Đơn vị | Mô hình:FX32P-60CNC | |
|
Công suất chế biến
|
Chiều kính quay tối đa của bàn | mm | 320 |
|
Khoảng cách tối đa hai ngón tay |
mm | 600 | |
| Chiều kính nghiền tối đa | mm | 320 | |
| Trọng lượng tối đa giữa hai trái tim parietal | Kg ((b) | 60 (các công việc hàng đầu)/20 (chỉ có người làm việc) | |
| Kích thước của bánh nghiền (chiều kính × chiều rộng × khẩu độ) | mm | 455 × 38 ((32-50) × 127 | |
| Tốc độ bánh nghiền | rpm | 1650 | |
| Tốc độ tuyến tính tối đa của bánh nghiền | m/s | 40 ((bánh trượt tốc độ cao lên đến 65) | |
| Dầu đệm bánh xay | mm | Loại tự động | |
|
Đầu bánh nghiền |
góc cho ăn | Deg | 90 |
| Động cơ cho ăn | mm | 250 | |
| Trục X tốc độ di chuyển nhanh | m/min | 6 | |
| Lưu lượng tối thiểu về trục X | mm | 0.001 | |
|
Khung đầu |
Tốc độ xoắn | rpm | 50-500 |
| Hình dạng trục | Đồng thời hoặc trung tâm | ||
| Thông số kỹ thuật ngón tay | MT-4 | ||
|
Ghế sau |
Khoảng cách thiên văn tự động | mm | 40 |
| Thông số kỹ thuật ngón tay | MT-4 | ||
|
bàn làm việc |
Trục Z tốc độ di chuyển nhanh | m/min | 8 |
| Lưu lượng tối thiểu về trục z | mm | 0.001 | |
| Đi bộ tối đa | mm | 550 | |
| góc xoay | Deg | + 6/-9 | |
|
Động cơ |
Động cơ trục bánh xay | KW | 3.75/5.5 |
| Động cơ cấp x-axis (servo) | KW | 2.2 | |
| Động cơ cung cấp axis Z (servo) | KW | 2.2 | |
| Động cơ trục khung đầu | KW | 0.75 | |
| Động cơ bơm làm mát | KW | 0.75 | |
| Động cơ dầu bôi trơn | KW | 0.25*2 | |
| Động cơ bơm dầu đuôi | KW | 0.75 | |
|
Các loại khác |
Trọng lượng máy ròng | Kg | 3300 |
| Trọng lượng máy tổng | Kg | 3500 | |
| Kích thước bao bì (chiều dài * chiều rộng * chiều cao) | mm | 2800*2000*2000 | |
Phụ kiện tiêu chuẩn:
|
Không. |
Dự án |
Địa điểm xuất xứ |
Nhà máy/Mô hình |
Số lượng |
| 1 |
Vòng trục bánh nghiền/vòng trục bánh điều chỉnh |
Trung Quốc | Hotman | 2 miếng |
| 2 | Động cơ bánh nghiền | /aiwan | Nhóm 1 | |
| 3 |
Động cơ phụ dẫn bánh xe |
aiwan | TaiDa | 1 bộ |
| 4 | Vít bóng | Nhật Bản | THK | 3 miếng |
| 5 |
Hệ thống điều khiển số |
Đức/Đài Loan |
Siemens/Thế hệ mới |
1 bộ |
| 6 | Động cơ phụ trợ |
Đức/Đài Loan |
Siemens/Thế hệ mới |
3 nhóm |
| 7 |
Vòng nghiền tiêu chuẩn |
Thượng Hải | 1 miếng | |
| 8 | Bánh xe hướng dẫn tiêu chuẩn | Đài Loan | 1 miếng | |
| 9 |
Trạm làm việc thủy lực (thùng dầu và máy bơm dầu, động cơ máy bơm dầu) |
Đài Loan | OMAX | 1 nhóm |
| 10 | bút dao kim cương | Đài Loan | 2 miếng | |
| 11 | Thùng nước và máy bơm | Đài Loan | BAOYUAN | 1 bộ |
| 12 |
Hệ thống điều khiển điện tử |
Bắc Kinh | 1 bộ | |
| 13 | Đèn làm việc | Shenzhen | 1 nhóm | |
| 14 |
Dừng người giữ công cụ, dừng đĩa công cụ tiêu chuẩn |
Quảng Đông | Hotman | 1 bộ |
| 15 |
Thông qua phần mềm, thông qua tấm dao tiêu chuẩn |
Quảng Đông | Hotman | 1 bộ |
| 16 |
Nhóm công cụ vẽ vòm |
Quảng Đông | Hotman | 1 bộ |
| 17 |
Bộ dụng cụ và công cụ bảo trì |
Quảng Đông | Hotman | 1 bộ |
| 18 | Máy công cụ vít nền tảng ngang và đệm chân nền tảng | Quảng Đông | Hotman | 1 bộ |
