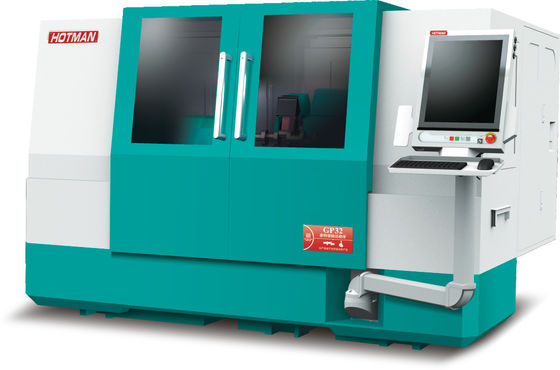

Máy mài trục cam CNC GP32-CBN với đường kính đá mài 400mm

Hình ảnh lớn : Máy mài trục cam CNC GP32-CBN với đường kính đá mài 400mm

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	HOTMAN
Chứng nhận:	CE
Số mô hình:	GP32-CBN

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	USD1-600000/SET
chi tiết đóng gói:	HỘP GỖ
Thời gian giao hàng:	70 NGÀY
Điều khoản thanh toán:	T/T,
Khả năng cung cấp:	10/BỘ/THÁNG

Tiếp xúc

Chi tiết sản phẩm

Grinding Wheel Diameter:	400mm	Grinding length:	550mm
Grinding Wheel Motor Brand:	Siemens	Grinding Wheel Motor Insulation Grade:	F
Type:	Camshaft Grinding Machine	Grinding Wheel Motor Current:	13A
Grinding Wheel Motor Frequency:	50Hz	Grinding Wheel Motor Model:	1LE1001-1CB23-4AB4
Grinding Wheel Motor Power:	7.5kw	Grinding Wheel Motor Protection Level:	IP54
Grinding Wheel Motor Rotating Direction:	CW/CCW	Grinding Wheel Motor Speed:	1420rpm
Grinding Wheel Motor Voltage:	380V	Grinding Wheel Speed:	1400rpm
Grinding Wheel Width:	50mm
Làm nổi bật:	Máy nghiền trục trục xe máy , Máy nghiền máy bơm Camshaft

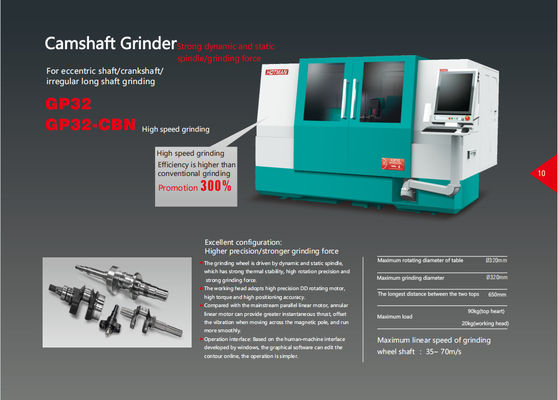

Máy mài cam CNC, Máy mài trục cam GP32-CBN cho động cơ diesel hợp kim cứng, trục cam xe máy, bơm

Các tính năng chính

Cấu trúc giường siêu cứng cho độ ổn định vượt trội
Tích hợp lưới tròn Renishaw cho độ chính xác cực cao
Trục chính bánh mài động và tĩnh có độ chính xác cao theo thiết kế Thụy Sĩ
Hướng dẫn tuyến tính trục X với cấu trúc con lăn tự tuần hoàn
Bàn dẫn động vít me bi chính xác C2 của Nhật Bản
Động cơ tuyến tính hình trụ độc đáo cho đầu bánh mài (trục X)
Phản hồi thang đo lưới 50 nm Heidenhain
Khung đầu phôi chính xác hai mục đích cố định/quay với phao khí
Ghế đuôi phao khí có độ cứng cao
Các tùy chọn cấu hình linh hoạt có sẵn

Thông số kỹ thuật

Kích thước & Dung lượng máy

Chiều cao tâm	210mm
Đường kính quay tối đa	Φ400mm
Đường kính mài tối đa	Φ550mm
Chiều dài mài giữa hai đỉnh	550mm
Khả năng chịu tải tối đa giữa hai đỉnh	60kg

Thông số kỹ thuật bánh mài

Kích thước bánh mài tiêu chuẩn (φ×W×B)	Φ450×20-50×127mm
Kích thước bánh mài đặc biệt (φ×W×B)	Φ510×15-50×203mm
Công suất động cơ trục chính bánh mài	3.75KW/5.5KW
Tốc độ tuyến tính tối đa của bánh mài	45m/s

Các thành phần cốt lõi

Thân và các bộ phận được đúc bằng gang cao cấp Milhanna FC30, trải qua quá trình xử lý nhiệt chuẩn hóa nhân tạo và lão hóa tự nhiên. Các bộ phận được xử lý bằng thiết bị đẳng cấp thế giới bao gồm YASDA, MITSUI SEIKI, TOSHIBA và ELB với độ chính xác lên đến cấp micron.

Được trang bị hệ thống mài tự động CNC Siemens 828D với phát triển thứ cấp để vận hành thân thiện với người dùng. Thiết bị tùy chọn bao gồm thiết bị mài lỗ bên trong, thiết bị đo đầu tự động và thiết bị đo đường kính ngoài tự động.

Hệ thống cấp liệu mài có các rãnh V và phẳng chính xác được chế tạo thủ công với hệ thống bôi trơn tự động và vít me bi mài chính xác cấp C3 để di chuyển trơn tru và độ chính xác định vị lặp lại tuyệt vời.

Thuộc tính kỹ thuật

Đường kính bánh mài	400mm
Chiều dài mài	550mm
Thương hiệu động cơ bánh mài	Siemens
Công suất động cơ bánh mài	7.5kw
Điện áp động cơ bánh mài	380V
Tốc độ bánh mài	1400rpm
Chiều rộng bánh mài	50mm

Thông số kỹ thuật bổ sung

Kích thước chiếm chỗ	3800×3200mm×2195
Chiều cao	2170mm
Khối lượng tịnh	5440kg
Độ ồn máy tiêu chuẩn	＜75dB(A)
Phạm vi nhiệt độ môi trường	0-40℃
Độ ẩm môi trường	≤75％
