Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tốc độ ăn bánh mài: | 0.01-0.2mm/min | Tốc độ bảng: | 0,1-3m/phút |
|---|---|---|---|
| Đường kính bánh mài: | 6-200mm | Mô-men xoắn động cơ nạp bánh mài: | 1,5Nm |
| Tốc độ bánh mài: | 32000 vòng/phút | Công suất động cơ cho ăn bánh mài: | 0,75KW |
| Công suất động cơ bảng: | 0,75KW | Độ lặp lại của động cơ nạp bánh mài: | 0,001mm |
| X/Z axis feed min. resolution: | 0,001mm | Du lịch bàn làm việc tối đa: | 500mm |
| Tốc độ cho ăn theo trục X: | 0.1-15 | ||
| Làm nổi bật: | Máy nghiền nội bộ chính xác cao,Máy nghiền nội bộ cỡ lớn,Máy nghiền nội bộ CNC |
||

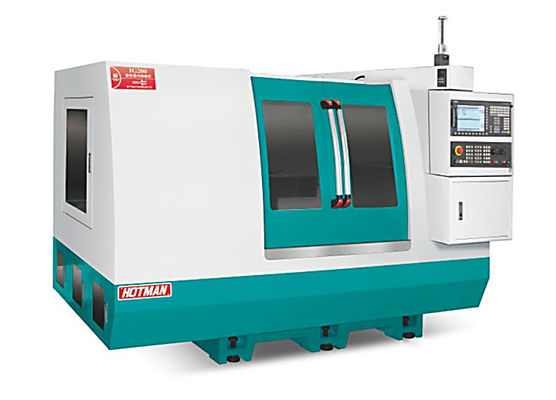

Máy nghiền nội bộ CNC độ chính xác cao cho các bộ phận làm việc có kích thước lớn, khối lượng nghiền quá mức
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Một hệ thống bôi trơn tập trung tự động bôi trơn các hướng dẫn tuyến tính của máy và các ốc vít liên tục, đảm bảo tuổi thọ lâu hơn và độ chính xác cao.Hệ thống làm mát được tách với cơ thể máy, loại bỏ rung động và giúp bức xạ nhiệt.

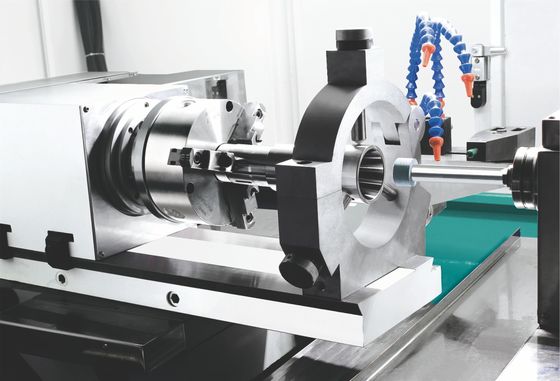

3Vòng trục bánh nghiền sử dụng một trục điện với các đặc điểm của tốc độ cao, độ chính xác cao, độ cứng cao, rung động thấp, tiếng ồn thấp và nhiệt độ tăng thấp.Hệ thống điều khiển được làm mát bởi một hệ thống làm mát bằng nước để đảm bảo rằng đầu bánh nghiền luôn hoạt động trong trạng thái ổn định nhiệt, làm cho bánh trượt ổn định hơn và hiệu quả làm việc tăng gấp đôi.cho các mảnh làm việc có vòng tròn bên trong sâu, một trục tích hợp có thể được tùy chỉnh để đạt được mài chính xác.
4Nó áp dụng hệ thống CNC của Đức Siemens và đã được phát triển thêm.Nó có giao diện điều hành đối thoại người máy thân thiện với người dùng và được trang bị các động cơ servo hiệu suất cao của Siemens, làm cho các thiết bị hệ thống CNC và hệ thống truyền tải có khả năng tương thích tốt hơn.đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
5Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
6Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. cao độ chính xác động và tĩnh trục áp lực cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
7Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.
8Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
Thông số kỹ thuật:
| Điểm | đơn vị | IG150 | IG200 | Phụ kiện | |
|
Công suất chế biến |
Phạm vi đường kính nghiền | mm | Ø6-Ø150 | Ø6-Ø200 |
● Thiết bị làm mát nghiền ● bút đeo kim cương ● Bảng điều chỉnh góc ● Hộp dụng cụ và dụng cụ ● Bộ điều hợp bánh xay xoắn ● Vòng nghiền tốc độ cao ● Khối điều chỉnh cơ bản
Phụ kiện đặc biệt ● Hydraulic 3 hàm chuck 6 " ● C huck flange 6 " ● 30000rpm Vòng xoắn cơ học, xoắn điện tốc độ khác nhau ● Thiết bị đo đường kính bên trong tự động |
| độ sâu mài h | mm | 150 | 170 | ||
| Max. đường kính bên ngoài của mảnh làm việc nghiền | m m | 220 | 220 | ||
| bán kính bề mặt làm việc | m m | 380 | 400 | ||
| Thông số kỹ thuật chuck có thể lắp đặt | 6′′ chuck thủy lực / tay | 6′′ chuck thủy lực / tay | |||
| góc xoay hộp bên giường | Deg | Mặt trước 2/trong 15 | Mặt trước 2/Người sau 20 | ||
|
Sài xay Các thông số trục bánh xe |
Sức mạnh của trục nghiền lỗ bên trong | KW | 1.5 | 7.5 | |
| Tốc độ của trục nghiền lỗ bên trong | rpm | 20000 Vòng xoắn cơ khí | Tốc độ xoắn của trục điện tùy chọn | ||
|
Đinh đầu máy các thông số |
Tốc độ xoắn | rpm | 50-1500 | 50-1500 | |
| Hình dạng trục | Cấu trúc vòng tay xích vòng quay | Cấu trúc vòng tay xích vòng quay | |||
| Các thông số kỹ thuật của lỗ thắt | MT-5 | MT-5 | |||
| Phương pháp đẩy xoắn ốc | Động cơ phụ trợ | Động cơ phụ trợ | |||
|
Trục X (đòi trục đồ đạc) |
Chuyến đi thức ăn theo trục X | m m | 410 | 410 | |
| Tốc độ di chuyển nhanh theo trục X | mm/ m n | 0.1 -10 | 0.1 -10 | ||
| X-axis feed min. resolution | m m | 0.001 | 0.001 | ||
| Sức mạnh động cơ phụ trợ trục X | kw | 2.2 | 2.2 | ||
|
Trục Z (bàn làm việc) |
Tốc độ di chuyển nhanh theo trục Z | mm/ m n | 0.1 -10 | 0. 1 -10 | |
| Trình phân giải tối thiểu của đường dẫn Z | m m | 0.001 | 0.001 | ||
| Max. range di chuyển | m m | 540 | 410 | ||
| Sức mạnh của động cơ servo trục Z | KW | 2.2 | 2.2 | ||
|
Động cơ |
Động cơ trục bánh xay | KW | 7.5 | 7. 5 | |
| Động cơ cấp x-axis (servo) | KW | 2.2 | 2.2 | ||
| Động cơ cung cấp axis Z (servo) | KW | 2.2 | 2.2 | ||
| Động cơ trục đầu (servo) | KW | 1.5 | 1. 5 | ||
| Động cơ bơm nước làm mát | KW | 0.75 | 0.75 | ||
| Động cơ bôi trơn | KW | 1/4 | 1/4 | ||
| Các loại khác | Kích thước máy (L × W × H) | m m | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W (gần) | Kg | 3500 | 4000 | ||
Mô tả sản phẩm:
Máy nghiền nội bộ là một bộ phận thiết bị không thể thiếu cho các hoạt động công nghiệp đòi hỏi nghiền chính xác và hoàn thiện các thành phần.có đường kính bánh nghiền 200mm, và một phạm vi kích thước mảnh làm việc từ 50-200mm, Máy nghiền nội bộ có khả năng xử lý các mảnh làm việc có trọng lượng lên đến 100kg.Tốc độ động cơ cho bánh nghiền có thể được điều chỉnh từ 50-1000rpm, làm cho nó phù hợp với nhiều ứng dụng khác nhau Máy nghiền nội bộ cũng có bộ nghiền nội bộ và cơ chế nghiền nội bộ,cho phép người dùng sản xuất các bộ phận chính xác và chính xác.

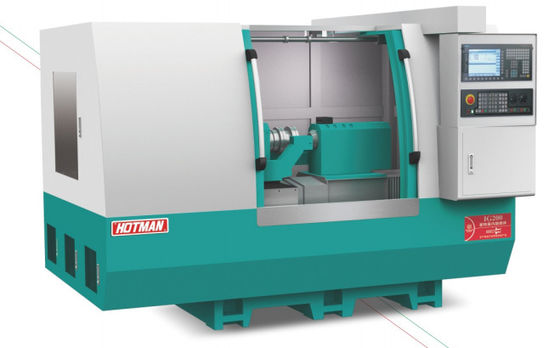

Máy nghiền nội bộ của HOTMAN IG200 là một cơ chế nghiền nội bộ chính xác được thiết kế để sử dụng chuyên nghiệp. Nó có chứng nhận CE đảm bảo chất lượng cao của nó.Số lượng đặt hàng tối thiểu cho sản phẩm này là 1 và giá là 3. Nó được đóng gói trong một hộp gỗ và thời gian giao hàng là 60 ngày. Các điều khoản thanh toán là T / T. Tốc độ động cơ cho ăn bánh mài là từ 50-1000rpm và kích thước bàn là 400mm.Tốc độ bánh nghiền là 1400rpm, đường kính bánh nghiền là 200mm và mô-men xoắn động cơ cho bánh nghiền là 1,5N.m.
Máy nghiền nội bộ IG200 là công cụ hoàn hảo cho những người cần một hệ thống nghiền nội bộ đáng tin cậy và chính xác. Nó dễ sử dụng và có một động cơ mạnh mẽ.Máy cũng cực kỳ bền và cung cấp hoạt động trơn truNó phù hợp với một loạt các ứng dụng như nghiền, mài, đánh bóng, và nhiều hơn nữa.bạn có thể chắc chắn rằng bạn đang nhận được giá trị tốt nhất cho tiền của bạn.
HOTMAN ′s Máy nghiền nội bộ IG200 là một công cụ đáng tin cậy và chính xác cho những người cần hệ thống nghiền nội bộ tốt nhất. Nó dễ sử dụng, mạnh mẽ và bền. Với chứng nhận CE của nó,bạn có thể chắc chắn rằng nó là chất lượng cao nhất. Đơn đặt hàng tối thiểu là 1 và giá là 3. Nó được đóng gói trong một hộp gỗ và thời gian giao hàng là 60 ngày. Các điều khoản thanh toán là T / T.Tốc độ động cơ cho ăn bánh nghiền là từ 50-1000rpm và kích thước bàn là 400mmTốc độ bánh nghiền là 1400rpm, đường kính bánh nghiền là 200mm và mô-men xoắn động cơ cho bánh nghiền là 1.5Nm.
Máy nghiền nội bộ của HOTMAN IG200 là công cụ hoàn hảo cho những người cần một hệ thống nghiền nội bộ đáng tin cậy và chính xác. Nó dễ sử dụng và có động cơ mạnh mẽ.Máy cũng cực kỳ bền và cung cấp hoạt động trơn truVới các thành phần chất lượng cao và hiệu suất đáng tin cậy, bạn có thể chắc chắn rằng bạn đang nhận được giá trị tốt nhất cho tiền của bạn.
Chúng tôi cung cấp chất lượng cao Bộ máy nghiền nội bộ với máy nghiền nội bộ tiên tiến cho Hệ thống nghiền nội bộ.
Bao bì và vận chuyển máy xay nội bộ:
