Máy quay CNC để cắt nặng với ghế đuôi có thể lập trình servo và trục động cơ

Máy quay CNC để cắt nặng với ghế đuôi có thể lập trình servo và trục động cơ
Máy quay CNC để cắt nặng với ghế đuôi có thể lập trình servo và trục động cơ

Hình ảnh lớn :  Máy quay CNC để cắt nặng với ghế đuôi có thể lập trình servo và trục động cơ

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HOTMAN
Chứng nhận: CE
Số mô hình: F580
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: RMB1/SET
chi tiết đóng gói: Sách gỗ
Thời gian giao hàng: 60 ngày
Điều khoản thanh toán: T/T
Khả năng cung cấp: 30
Chi tiết sản phẩm
Máy điều khiển: FANUC 0i-TD Chiều kính xoay tối đa: 200mm
Chiều dài quay tối đa: 500 mm Tên sản phẩm: Máy tiện CNC chính xác
Công suất động cơ trục chính: 7.5kw Tốc độ trục chính: 6000RPM
ụ côn: mt4 Ụ du lịch: 200mm
Dung tích ổ chứa dụng cụ: 12 cái Thân công cụ: BT2
Tốc độ nạp trục X/Z: 10/15m/phút X/Z Axis Rapid Traverse: 20/30m/phút
Hành trình trục X/Z: 200/300mm Cấu trúc: Máy tiện giường phẳng
Hệ thống làm mát: làm mát không khí Loại máy: Máy tiện cnc
Làm nổi bật:

Máy quay CNC cắt nặng

,

Máy quay CNC có ghế đuôi có thể lập trình được

,

Máy quay CNC có động cơ

Máy quay CNCcho cắt nặng với ghế đuôi có thể lập trình servo và trục động cơ

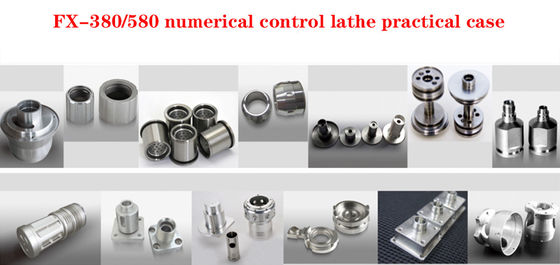

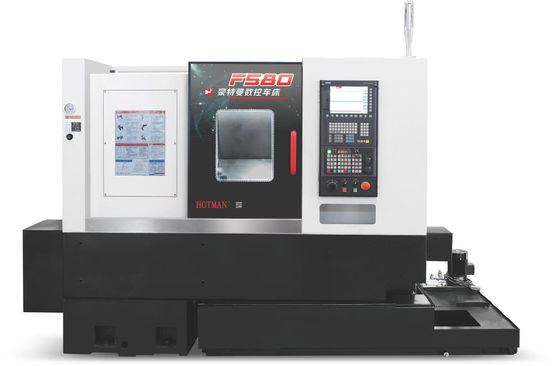

Máy quay CNC F580 là một máy quay CNC đầy đủ tính năng tích hợp tốc độ cao, độ cứng cao và độ chính xác cao.Nó có thể đáp ứng rộng rãi các nhu cầu xử lý hiệu quả cao của các bộ phận chính xác nhỏ và vừa trong các ngành công nghiệp khác nhau như ô tô, điện tử, thiết bị gia dụng, hàng không vũ trụ, khuôn, dụng cụ và máy đo.

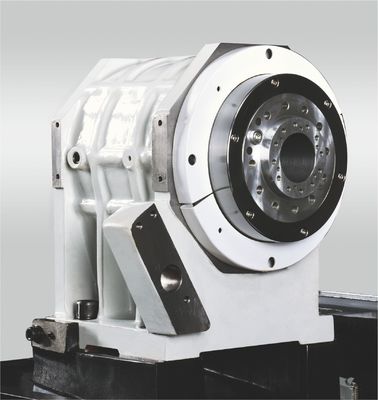

Vòng xoắn: Vòng xoắn áp dụng cấu trúc xoắn mạnh, mô-men xoắn cao, tốc độ cao, độ chính xác cao,được trang bị vòng bi cấp độ P4 chính xác cao của NSK và xi lanh chuck rắn 8 inch Samcheon-li của Hàn Quốc để đảm bảo độ chính xác và hiệu quả xử lý tốt.

Tháp pháo: Tháp pháo hình trống 12 vị trí áp dụng chỉ số động cơ servo, vị trí bánh răng hình cung và cấu trúc kẹp thủy lực để đảm bảo tốc độ,Độ chính xác trao đổi và độ cứng của việc thay đổi công cụ.

X/Z drive: trục X/Z được điều khiển bởi các ốc vít chính xác THK C3 và phù hợp với các hướng dẫn tuyến tính THK P, có đặc tính động lực tốt.Tốc độ di chuyển nhanh của trục X và Z là lần lượt 30m/min và 36m/min.

1.Cắt nặng: Vòng xoắn cứng cao và tháp công cụ

2.F580A với ghế sau có thể lập trình bằng máy chủ

● Vòng vòng bi sử dụng vòng bi hình nón chính xác cao được áp dụng từ nước ngoài, giúp cho vòng bi có độ cứng và độ chính xác cao.

● Tháp cắt tích hợp với lập chỉ mục chính xác,tháp cắt và đúc lăn trượt được tăng cường để tăng các mẫu can thiệp trong quá trình chế biến Vòng tròn và vòng xoay của tháp công cụ. Tăng cường hơn nữa hiệu suất cắt.

● Mở rộng đường ray hướng dẫn của máy công cụ, tăng đường kính của vít dẫn, tiếp tục cải thiện độ cứng cắt của máy công cụ, thuận lợi hơn cho việc xử lý cắt nặng.

● Ghế đuôi có thể lập trình bằng servo, tiêu chuẩn với trung tâm hoạt động (tùy chọn sleeve quay tích hợp).


Mô tả thiết bị:

Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.

Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bằng hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, người máy đối thoại hoạt động ngốc, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

Hệ thống cấp bột bao gồm một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

Cấu hình tiêu chuẩn của trục bánh nghiền là cấu trúc vòng bi phía sau bốn và phía sau hai. Trục áp suất động và tĩnh chính xác cao cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.


Hệ thống điều khiển số như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả các giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.


Thông số kỹ thuật:


Dự ánĐơn vịMô hình:F580






Công suất chế biến



Chiều kính quay tối đa của bànmm500

Chiều kính xử lý tối đa

mm350
Chiều dài xử lý tối đamm530
Trọng lượng tối đa giữa hai trái tim parietalKg ((b)200
Spindle Max. tốc độrpm4500
Tốc độ tuyến tính tối đa của bánh nghiềnm/s40 ((bánh trượt tốc độ cao lên đến 65)
 Dầu đệm bánh xaymmLoại tự động


Đầu bánh nghiền

góc cho ănDeg90
Động cơ cho ănmm250
Trục X tốc độ di chuyển nhanhm/min6
Lưu lượng tối thiểu về trục Xmm0.001



Khung đầu

Tốc độ xoắnrpm50-500
Hình dạng trục Đồng thời hoặc trung tâm
Thông số kỹ thuật ngón tay MT-4



Ghế sau

Khoảng cách thiên văn tự độngmm40
Thông số kỹ thuật ngón tay MT-4



bàn làm việc

Trục Z tốc độ di chuyển nhanhm/min8
Lưu lượng tối thiểu về trục zmm0.001
Đi bộ tối đamm550
góc xoayDeg+ 6/-9


Động cơ

Động cơ trục bánh xayKW3.75/5.5
Động cơ cấp x-axis (servo)KW2.2
Động cơ cung cấp axis Z (servo)KW2.2
Động cơ trục khung đầuKW0.75
Động cơ bơm làm mátKW0.75
Động cơ dầu bôi trơnKW0.25*2
Động cơ bơm dầu đuôiKW0.75


Các loại khác

Trọng lượng máy ròngKg3300
Trọng lượng máy tổngKg3500
Kích thước bao bì (chiều dài * chiều rộng * chiều cao)mm2800*2000*2000




F580M với ghế đuôi có thể lập trình bằng servo/tháp cắt điện

● Giao diện người cầm công cụ điện BMT55, để đạt được gia công tổng hợp quay.

● Spindle với tốc độ cao, độ chính xác cao gắn vào spindle động cơ, hủy cơ chế truyền dẫn trung gian, giảm rung động và thay đổi nhiệt trong quá trình vận hành tốc độ cao,đảm bảo độ chính xác gia công và độ thô bề mặt tuyệt vời.

●Giao diện lắp đặt tự động dành riêng, nhanh chóng và dễ dàng mở rộng thành một dây chuyền sản xuất tự động.

●Bảo vệ hoàn toàn, có thể được trang bị hệ thống nước áp suất cao 70KG.

● Ghế đuôi có thể lập trình bằng servo, tiêu chuẩn với trung tâm hoạt động (tùy chọn sleeve quay tích hợp).

● Spindle được trang bị bộ mã hóa để thực hiện gia công can thiệp chính xác cao và định vị góc đáng tin cậy cao.
