Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đường kính bánh mài: | 6-150mm | Đường kính lỗ đá mài: | 20 mm |
|---|---|---|---|
| Công suất động cơ bánh mài: | 0,75KW | Tốc độ động cơ bánh mài: | 2800 vòng/phút |
| điện áp động cơ bánh mài: | 220V | Tốc độ bánh mài: | 3000RPM |
| Độ dày bánh mài: | 20 mm | Sức mạnh: | 2.2KW |
| Tốc độ: | 2800 vòng/phút | Kích thước bảng: | 400mm |
| Tốc độ bảng: | 2-20m/phút | bàn du lịch: | 300MM |
| Điện áp: | 220V | Trọng lượng: | 400kg |
| Góc xoay đầu bánh xe: | ±30° | Trọng lượng ròng: | 1500kg |
| Trọng lượng phôi: | 100kg | Tốc độ xoay của đồ đạc: | 50 vòng / phút |
| Công suất động cơ bảng: | 0,75KW | Động cơ bánh mài: | 7.5kw |
| Công suất động cơ đầu bánh xe: | 2.2KW | Tần số: | 50HZ |
| Nguồn năng lượng: | Điện | kích thước phôi: | 50-200mm |
| ụ côn: | MT-3 | Kích thước: | 1300*1300*1700mm |
| Làm nổi bật: | Máy nghiền nội bộ đường kính nhỏ,Máy nghiền bên trong đường kính 150mm,Hệ thống nghiền đa chức năng Máy nghiền bên trong |
||

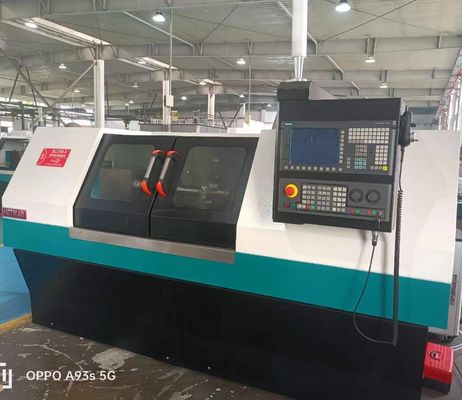

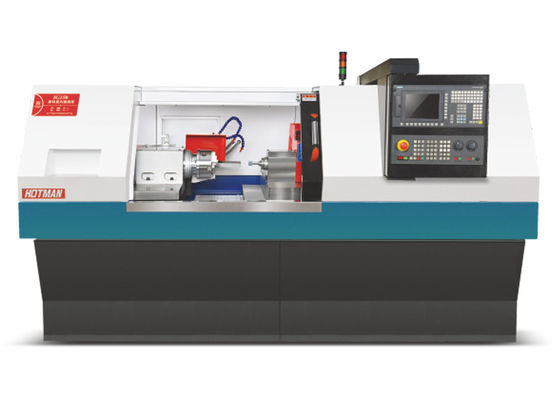

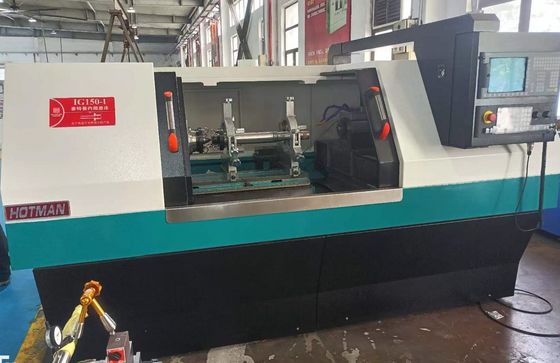

Máy nghiền bên trong cho đường kính bên trong nhỏ dưới 150mm, Hệ thống nghiền đa chức năng
Độ chính xác của máy công cụ:
Danh sách thử nghiệm độ chính xác của máy công cụ (bao gồm)
Sau khi mài (mài) bằng máy mài chênh lệch của Hotman, các yêu cầu sau đây phải được đáp ứng: (Các bánh mài khác nhau được sử dụng cho các vật liệu khác nhau)
| Không, không. | Mô hình | Phần làm việc | Độ tròn | Độ thô |
| 1. | IC150 | Mẫu tiêu chuẩn | ≤ 0,002mm | ≤Ra0.25 |
Lưu ý: mài xát thô (thường là 0,02 ~ 0,05mm); mài mài mịn (thường là 0,005 ~ 0,015mm)
Mô tả thiết bị:
Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bằng hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
Được trang bị hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn.
Hệ thống cấp bột bao gồm một V và một đường thẳng của lới chính xác được làm bằng tay, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
Cấu hình tiêu chuẩn của trục bánh nghiền là cấu trúc vòng bi phía sau bốn và phía sau hai. Trục áp lực động và tĩnh chính xác cao cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.

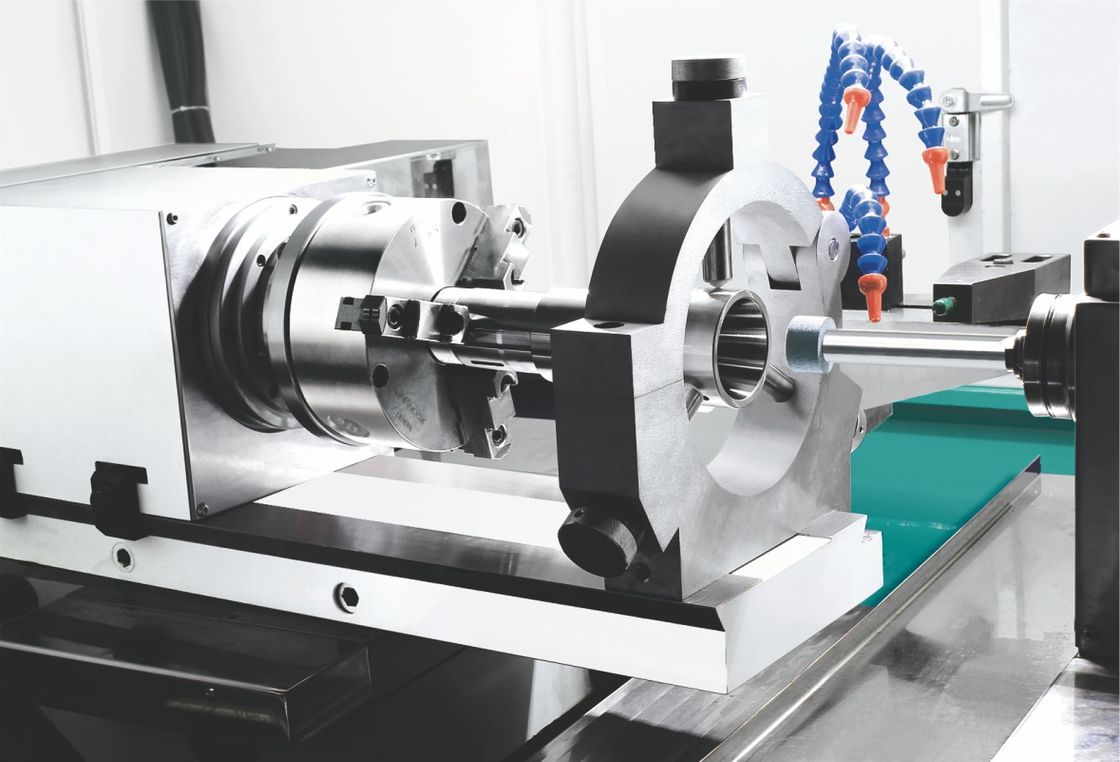

Ghế đuôi được thiết kế để cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên của MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau.
Hệ thống điều khiển số như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả các giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
Thông số kỹ thuật:
| Dự án | Đơn vị | Mô hình:IG150 | |
| Chiều kính quay tối đa của bàn | mm | 0-150 |
Khoảng cách tối đa | mm | 600 | |
| Chiều kính nghiền tối đa | mm | 320 | |
| Trọng lượng tối đa giữa hai trái tim parietal | Kg ((b) | 60 (các công việc hàng đầu)/20 (chỉ có người làm việc) | |
| Kích thước của bánh nghiền (chiều kính × chiều rộng × khẩu độ) | mm | 455 × 38 ((32-50) × 127 | |
| Tốc độ bánh nghiền | rpm | 1650 | |
| Tốc độ tuyến tính tối đa của bánh nghiền | m/s | 40 ((bánh trượt tốc độ cao lên đến 65) | |
| Dầu đệm bánh xay | mm | Loại tự động | |
| góc cho ăn | Deg | 90 |
| Động cơ cho ăn | mm | 250 | |
| Trục X tốc độ di chuyển nhanh | m/min | 6 | |
| Lưu lượng tối thiểu về trục X | mm | 0.001 | |
Khung đầu | Tốc độ xoắn | rpm | 50-500 |
| Hình dạng trục | Đồng thời hoặc trung tâm | ||
| Thông số kỹ thuật ngón tay | MT-4 | ||
Ghế sau | Khoảng cách thiên văn tự động | mm | 40 |
| Thông số kỹ thuật ngón tay | MT-4 | ||
bàn làm việc | Trục Z tốc độ di chuyển nhanh | m/min | 8 |
| Lưu lượng tối thiểu về trục z | mm | 0.001 | |
| Đi bộ tối đa | mm | 550 | |
| góc xoay | Deg | + 6/-9 | |
| Động cơ trục bánh xay | KW | 3.75/5.5 |
| Động cơ cấp x-axis (servo) | KW | 2.2 | |
| Động cơ cung cấp axis Z (servo) | KW | 2.2 | |
| Động cơ trục khung đầu | KW | 0.75 | |
| Động cơ bơm làm mát | KW | 0.75 | |
| Động cơ dầu bôi trơn | KW | 0.25*2 | |
| Động cơ bơm dầu đuôi | KW | 0.75 | |
| Trọng lượng máy ròng | Kg | 3300 |
| Trọng lượng máy tổng | Kg | 3500 | |
| Kích thước bao bì (chiều dài * chiều rộng * chiều cao) | mm | 2800*2000*2000 | |
