Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đường kính bánh mài: | 300MM | Tốc độ bánh mài: | 3000RPM |
|---|---|---|---|
| Chiều cao trung tâm trục chính của bánh mài: | 150mm | Công suất động cơ trục chính bánh mài: | 7.5kw |
| Tốc độ trục chính của bánh mài: | 3000RPM | Máy mài trục chính côn: | Morse số 5 |
| Đường kính bánh xe điều chỉnh: | 200-400mm | Điều chỉnh công suất động cơ bánh xe: | 2.2KW |
| Điều chỉnh tốc độ bánh xe: | 20-200 vòng/phút | Điều chỉnh chiều rộng bánh xe: | 50mm |
| Dẫn động bánh mài: | Động cơ AC | Trọng lượng máy: | 2200kg |
| Phạm vi gia công (chiều kính): | 0,5-40mm | ||
| Làm nổi bật: | Máy nghiền không trung tâm đa chức năng,Máy nghiền không trung tâm ổn định,Máy nghiền không trung tâm thủ công |
||

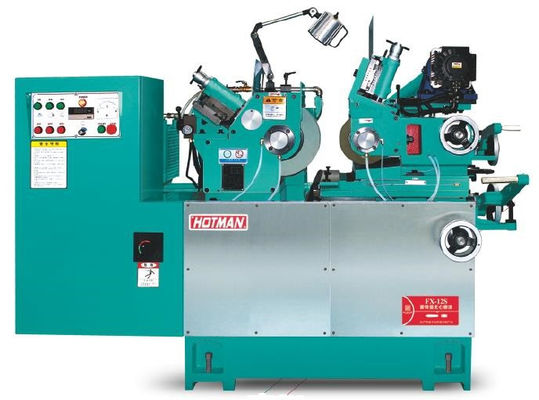

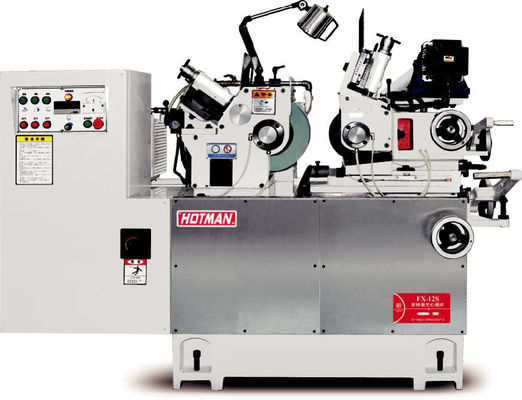

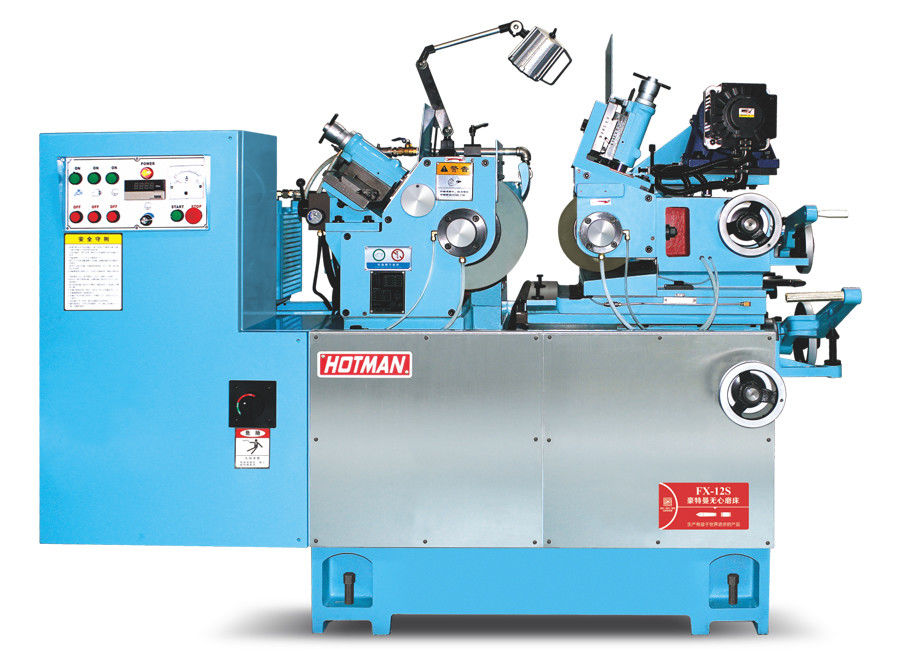

Máy nghiền không trung tâm đa chức năng ổn định công nghiệp thủ công Máy nghiền kích thước nhỏ
Hiệu suất chi phí tốt nhất
●Bản dấu chân nhỏ, chi phí vận hành thấp
●Cấu trúc cứng cao, có thể đạt được độ tròn và kết thúc cao
●Spatula thủ công chính xác đảm bảo độ chính xác và ổn định lâu dài của chế biến
●Lượng thức ăn nhỏ:0.001mm
●Đường kính gia công máy đặc biệt:Ø0,05~0,5mm
| Không. |
Dự án |
Đơn vị |
Mô hình:FX-12S |
| 1 |
Phạm vi gia công (chiều kính) |
Mm. | 0.5-40 |
| 2 |
Kích thước bánh nghiền (OD * W * OD) |
Mm. | Φ305*150*Φ120 |
| 3 |
Điều chỉnh kích thước bánh xe (OD * W * OD) |
Mm. | Φ205*150*Φ90 |
| 4 | Tốc độ bánh nghiền | RPM | 1950RPM |
| 5 |
Điều chỉnh tốc độ bánh xe (tốc độ biến đổi liên tục) |
RPM | 0-320 |
| 6 |
Động cơ dẫn động bánh nghiền |
KW | 7.5 |
| 7 |
Động cơ điều chỉnh bánh xe (động cơ phụ trợ) |
KW | 2.0 |
| 8 |
Máy bơm thủy lực điều khiển động cơ |
KW | 1HP |
| 9 |
Máy bơm làm mát điều khiển động cơ |
KW | 0.125hp |
| 10 |
Điều chỉnh bánh xe cho bánh tay |
Mm. |
3.5/ RPM 0.02/ thang |
| 11 |
Chuỗi điều chỉnh bánh xe chỉnh sửa mịn bánh tay |
Mm. |
0.1/ đến 0.001/ thang |
| 12 |
Vòng tay cho bàn ghế |
Mm. |
7/ RPM 0.05/ thang |
| 13 |
Bàn bánh tay điều chỉnh vi mô |
Mm. |
0.2/ xoay 0.001/ thang |
| 14 | Trim bánh tay cho ăn | Mm. |
1.5/ xoay 0.01/ thang |
| 15 |
Điều chỉnh góc nghiêng bánh xe |
Deg | +5° - 3° |
| 16 |
Điều chỉnh góc quay |
Deg | ± 6° |
| 17 | Kích thước cơ khí | Mm. | 1800×1400×1450mm |
| 18 | Kích thước bao bì | Mm. | 2350 × 1650 × 1770mm |
| 19 | Trọng lượng cơ khí | Kg | 1800kg |
| 20 | Trọng lượng đóng gói | Kg | 2000kg |
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Hệ thống bôi trơn tự động
Trục chính được làm bằng thép hợp kim SNCM-21H, sau khi làm nóng, xử lý nhiệt carburizing và sau đó điều khiển máy tính điều trị lạnh, độ cứng bề mặt của nó lên đến HRC-62 ° trên,Lớp cứng hiệu quả duy nhất lên đến 1.5mm trên. FX-12S trục áp dụng động dầu phim trục.
3- Điều chỉnh hệ thống lái xe:
Động cơ lái của trục của bánh xe điều chỉnh sử dụng YAS KAWA Servo Motor của Đài Loan, và FX-12S điều khiển tốc độ 0 ~ 320rpm để điều chỉnh tốc độ tuyến tính tối ưu.Khi đường kính bên ngoài của bánh xe điều chỉnh thay đổi, tốc độ tuyến tính vẫn có thể duy trì như nhau, đảm bảo độ chính xác và kết thúc của phần chế biến và nghiền ra sản phẩm tốt nhất.
Động cơ servo được thiết kế kỹ lưỡng và lắp đặt trên hộp bánh xe điều chỉnh và được điều khiển trực tiếp bởi dây chuyền đồng bộ,có thể được sử dụng để chạm vào góc nghiêng với bánh xe điều chỉnh cùng một lúc khi nghiền, để đảm bảo rằng hai bánh xe dây đai luôn song song,vượt qua sự mất quán tính gây ra bởi chuỗi truyền đa phần của loại cũ máy nghiền không trung tâm và nhiều tác dụng bất lợi mang lại bởi chuỗi góc, và tránh thay thế thường xuyên của chuỗi và lò xo kéo kéo.
4Hệ thống lưu thông dầu trục chính:
Spindle tự động bôi trơn lưu thông dầu (nước dầu spindle cao cấp 10 #) và thiết bị áp suất dầu là cùng một máy bơm dầu, bể dầu bên ngoài, dễ dàng để làm sạch và thay dầu,dầu lưu thông qua bộ lọc thiết bị mạch kép và được trang bị bộ điều khiển áp suất, để đảm bảo tuổi thọ của trục.
