Máy nghiền hợp chất Universal OD ID Grinder

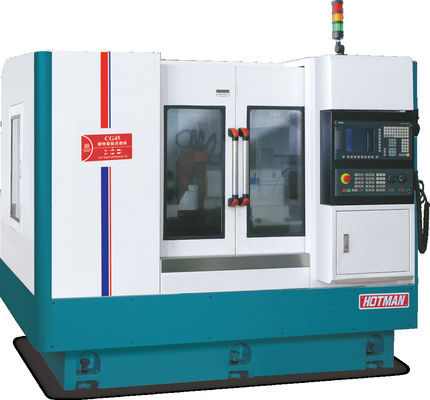

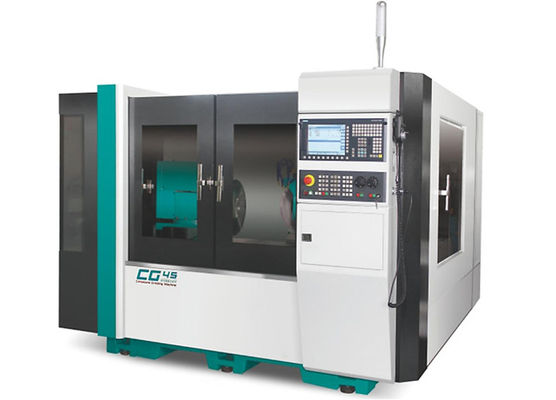

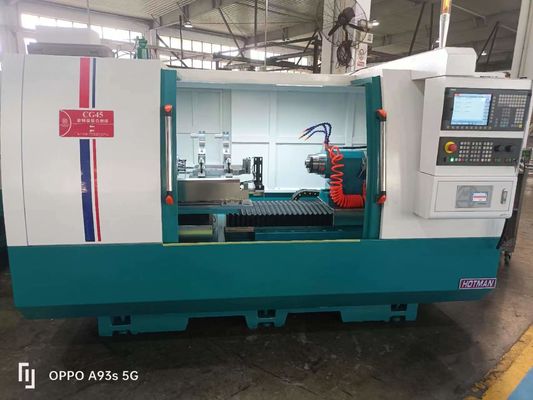

Máy nghiền CNC chính xác cao OD & ID phổ quát-CG45

Một máy nghiền hỗn hợp có thể nhận ra việc nghiền tích hợp của vòng tròn bên trong, hình nón bên trong, hình tròn bên ngoài, hình nón bên ngoài và mặt cuối cùng trong một kẹp.và có rất nhiều phụ kiện tùy chọn để lựa chọn, bao gồm thiết bị quay tự động của đầu công việc, thiết bị đo đường kính bên ngoài tự động, thiết bị đo mặt cuối tự động, thiết bị lọc băng giấy nam châm, máy thu sương dầu, vv


1.Mô-đun lắp ráp:Tạo ra một cuộc cách mạng mới của mài trộn.


2- Có thể nghiền coni bên trong, coni bên ngoài:

Động trục của bánh nghiền bên trong: 0~470mm

Động trục của bánh nghiền hình trụ: 0~365mm


3.Các đặc điểm tổng thể:

(1). Có thể nhận ra một kẹp, hoàn thành vòng tròn bên trong, hình nón bên trong, hình tròn bên ngoài, hình nón bên ngoài, mặt kết thúc tổng hợp tích hợp nghiền.

(2) Cung cấp các giải pháp nghiền phức tạp chính xác cao phù hợp với chế biến các mảnh nhỏ và vừa.

(3)Hệ thống cấp và nhận tự động có thể được cài đặt để đáp ứng nhu cầu sản xuất hàng loạt công nghiệp.

(4) Mô-đun nghiền vòng tròn bên ngoài / vòng tròn bên trong có thể được kết hợp linh hoạt theo nhu cầu để thích nghi với các hình thức và quy trình nghiền khác nhau.

(5). Hệ thống điều khiển là thân thiện và dễ học. Việc nghiền và trượt bánh xe có thể được lập trình nhanh chóng trên máy công cụ. Thiết bị đo trực tuyến có thể được cài đặt.

Mô tả thiết bị:

1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.


2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

4Các tùy chọn chính xác động cơ DD (điều khiển trực tiếp) và Heidenhain rào quy tắc, có thể điều khiển đầu cổ phiếu chính xác thông qua hệ thống CNC.Nó rất thuận tiện cho các hình nón bên ngoài và hình nón bên trong nghiền.

5. Các trục hình trụ của bánh trượt áp dụng FAG chính xác cao trục cấu trúc vòng bi, các loại áo khoác cấu trúc, mà không yêu cầu bôi trơn riêng biệt và dễ bảo trì.Nó loại bỏ liên lạc kim loại với kim loại và có thể đạt được một tuổi thọ hầu như vĩnh viễn. Vòng trục bánh nghiền có đặc điểm cứng nhắc cao và chính xác cao. Đối với nghiền các mảnh đặc biệt, tốc độ bánh nghiền có thể được điều chỉnh để tăng tốc độ tuyến tính.Các trục bên trong sử dụng một trục điện tốc độ cao để ngăn chặn cộng hưởng của động cơ bên trong và bên ngoài.


6. Thực hiện nghiền vòng tròn bên trong, nghiền nón bên trong, nghiền vòng tròn bên ngoài và nghiền bề mặt cuối cùng trong một máy.

7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.

Thông số kỹ thuật:
