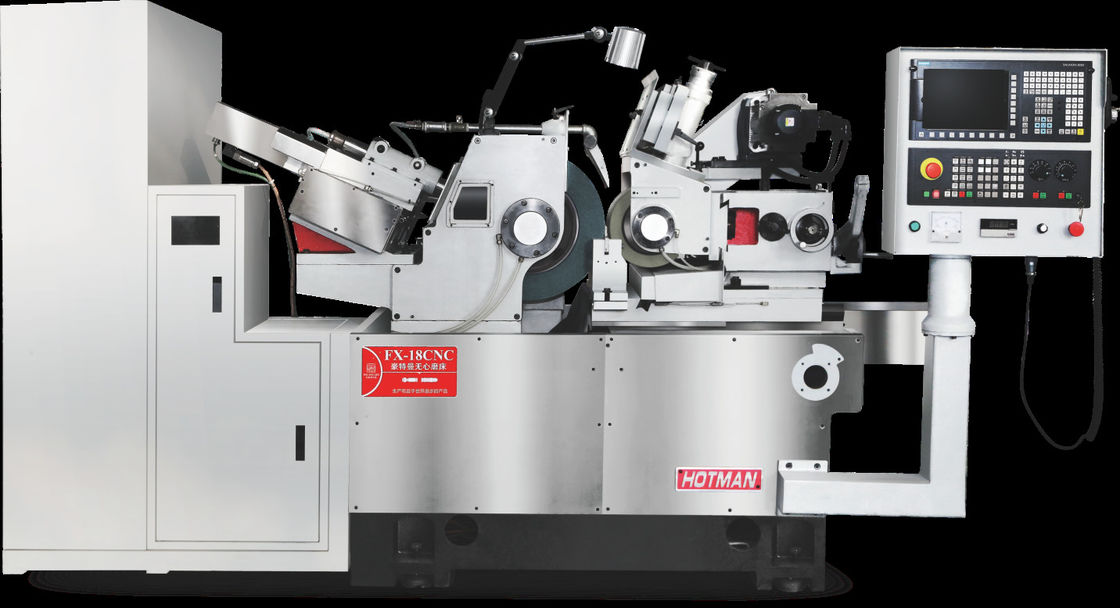

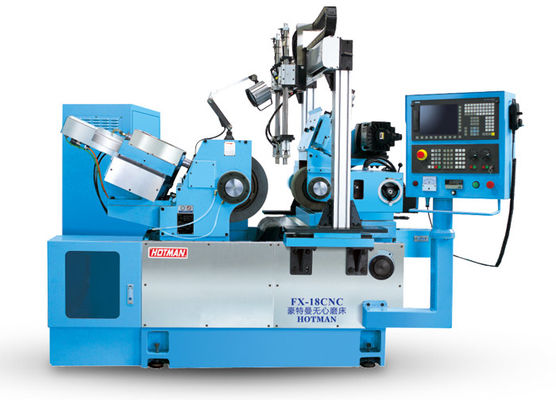

Máy nghiền không trung tâm làm mát không khí 3000RPM 20m/min

Thông số kỹ thuật:

Máy giới thiệu:

1. Cơ sở máy và các bộ phận cấu trúc chính:

Cơ sở máy và các bộ phận cấu trúc chính được tạo thành từ sắt đúc meehanite (được tiêm chủng) FC-30. Sau khi điều trị nhiệt bình thường hóa, cơ sở sắt đúc và các bộ phận sẽ ở lại để điều trị lão hóa tự nhiên.Các cơ sở đúc sắt và các bộ phận chính được gia công trong máy hàng đầu thế giới, chẳng hạn như YASDA, MITSUI SEIKI, TOSHIBA, ELB, vv trong một lần kẹp. mà đảm bảo độ chính xác cao của các máy nghiền ở mức micron.

2. Spindle:

Sử dụng trục của thương hiệu KENTURN từ Đài Loan. trục được làm bằng thép hợp kim SNCM-21H, độ cứng đạt đến HRC-62 ° với một lớp cứng hơn 1,5mm, sau khi làm nguội,xử lý nhiệt carburizing, và kiểm soát máy tính làm cứng sâu. Vòng xoắn được làm bằng dầu hydrodynamic, với độ chảy dưới 0,001mm.

3Hệ thống điều chỉnh chuyển bánh xe:

   Vòng trục bánh điều chỉnh sử dụng động cơ dẫn động servo của thương hiệu delta, với tốc độ quay biến động trong phạm vi 0-250 rpm (điều khiển bằng chữ số). Khi đường kính bánh thay đổi trong quá trình nghiền,tốc độ đường dây bánh xe vẫn có thể giữ cho hằng số và tối ưu, để đảm bảo chất lượng nghiền tốt nhất.

Động cơ servo được lắp ráp thông minh trong tay cầm bánh xe điều chỉnh, và điều khiển trục trực tiếp thông qua dây đai đồng bộ, với cùng một góc nghiêng như bánh xe,để giữ song song suốt cho hai thắt lưng, có thể tránh mất quán tính, và một số bất tiện khác do hệ thống chuyển dây chuyền kiểu cũ.

4Hệ thống làm mát dầu trục:

Hệ thống bôi trơn tự động tập trung (đòi trục cấp cao 10 #) sử dụng cùng một máy bơm dầu cùng với hệ thống thủy lực.Có hai bộ lọc và áp suất điều chỉnh đơn vị để đảm bảo cuộc sống dịch vụ lâu dài của trụcHệ thống làm mát hai chiều có thể giữ nhiệt độ không đổi cho dầu trục.

5Hướng dẫn V-đồng:

Cấu trúc gấp đôi V ổn định có thể đảm bảo cho ăn chính xác, thông qua lới tay và bôi trơn liên tục.

6Hệ thống điện:

Các thành phần điện và hệ thống sử dụng thương hiệu Schneider nói chung, cho hoạt động tốt và tuổi thọ lâu dài.Tủ điện có một chiều cao lớn và khối lượng cho hoạt động thuận tiện và hiệu suất bức xạ nhiệt tuyệt vời.

Mô tả thiết bị:

1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.

2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.

6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.

7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
