Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đường kính bánh mài: | 200mm | Phương pháp làm mát động cơ bánh mài: | làm mát không khí |
|---|---|---|---|
| mài bánh xe động cơ hiện tại: | 4A | Hiệu suất động cơ bánh mài: | 90% |
| Tần số động cơ bánh mài: | 50HZ | Tuổi thọ động cơ bánh mài: | 10000 giờ |
| Độ ồn của động cơ bánh mài: | 60dB | Công suất động cơ bánh mài: | 2.2KW |
| Hệ số công suất động cơ bánh mài: | 0,8 | Mức độ bảo vệ động cơ bánh mài: | IP54 |
| Tốc độ động cơ bánh mài: | 1420rpm | Mô-men xoắn động cơ bánh mài: | 2,5nm |
| điện áp động cơ bánh mài: | 380v | Tốc độ bánh mài: | 4500 vòng/phút |
| Mô hình: | Máy mài công cụ CNC | ||
| Làm nổi bật: | Máy nghiền lỗ CNC IP54,2Máy nghiền khoan CNC 2 kW,Máy nghiền công cụ CNC đa chức năng |
||

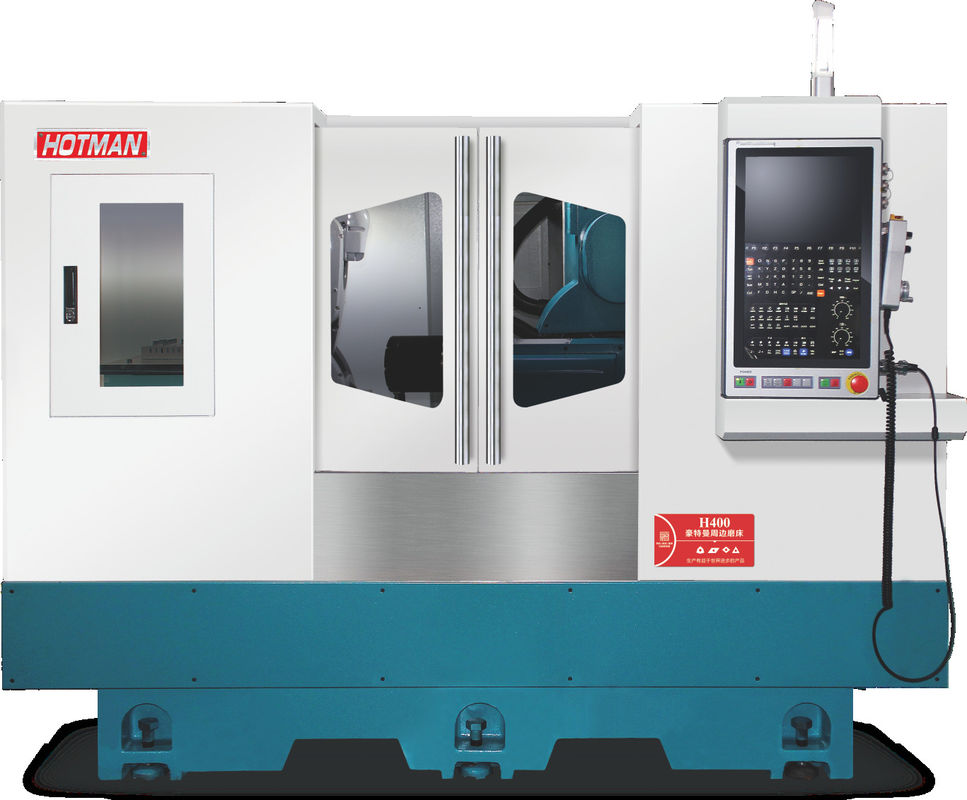

H400
Mô tả thiết bị:
1. Đặc điểm của máy: Thiết bị này thuộc về trung tâm nghiền bốn trục, chủ yếu phù hợp với các hợp kim cứng, gạch và CBN vật liệu rãnh và cắt công cụ nghiền.Sử dụng hệ thống điều khiển số tiên tiến, và có thể nhận ra tải và thả bằng robot sáu trục, có thể nhận ra tất cả các quay góc, giảm quá trình quay lưỡi dao, tiếp tục cải thiện hiệu quả, rút ngắn thời gian mài.Việc nghiền các công cụ tiêu chuẩn và không tiêu chuẩn khác nhau cũng có thể được thực hiện bằng cách thay đổi công cụ.
2. Phần nghiền và thiết bị nghiền trực tuyến, thiết bị nghiền ngoại tuyến:
Động cơ hỗ trợ Yaskawa được sử dụng bên trong để điều khiển cuộn sửa cát tròn bên ngoài.tiết kiệm rất nhiều chi phí lao động và thời gian sản xuất. Các trục động cơ điều khiển vòng xoay của bánh trượt lớn, và các trục XZ điều khiển feed của nó.
3Các bộ phận X và Z:
Công nghệ truyền động cơ tuyến tính trực tiếp tiên tiến làm giảm lỗi và hao mòn do truyền động cơ học, với phản hồi vòng kín đầy đủ được mang lại bởi tay cầm lưới,để đảm bảo tốc độ phản ứng của mỗi trục và hoạt động tốc độ cao, để đạt được độ chính xác cao và hiệu quả cao.
4. Robot gửi và nhận vật liệu:
Phần làm việc được vận chuyển và kẹp bởi một robot sáu trục, với hiệu quả sản xuất cao và độ chính xác cao.
Hệ thống điều khiển công việc của robot sáu trục, cảm biến laser phát hiện và xác định phần làm việc,robot di chuyển đến khay vật liệu để nhặt phần làm việc để được xử lý đến hộp thổi chip để ban đầu thổi ra burrs và tạp chất, và cuối cùng gửi nó đến đầu làm việc để lấy và xử lý.
5. Dễ dàng vận hành - dễ sử dụng hệ điều hành CNC:
Bởi HOTMAN Hotman & Lynuc Rhennak phát triển thế hệ mới nhất của phần mềm lập trình đồ họa thân thiện với người dùng, có một thiết lập đơn giản và nhanh chóng và giao diện người dùng trực quan,không cần nhập mã G phức tạp của nhà điều hành và chương trình phụ, đơn giản và dễ dàng để học hoạt động, do đó lập trình và thiết lập nhanh hơn.
6. toàn diện:
Thiết kế ngoại hình màu sắc rất thẩm mỹ, thiết bị áp dụng nắp kín, làm giảm đáng kể âm thanh nghiền công việc, và quá trình sản xuất sương mù dầu, khí thải và chất lỏng mài mòn,có thể được sử dụng trong máy lọc sương mù dầu và hệ thống lọc, dễ sử dụng, có lợi cho việc bảo vệ môi trường.
Cylinder cửa tự động, hiệu quả chống lại dầu tràn, để ngăn chặn các vật liệu khay tích lũy của tạp chất.
Máy chữa cháy tự động cho máy công cụ thông minh là tùy chọn và được trang bị bởi khách hàng, cải thiện đáng kể yếu tố an toàn của máy công cụ.
Thông số kỹ thuật:
| Dự án | Đơn vị | Mô hình:FX32P-60CNC | |
|
Công suất chế biến
|
Chiều kính quay tối đa của bàn | mm | 320 |
|
Khoảng cách tối đa hai ngón tay |
mm | 600 | |
| Chiều kính nghiền tối đa | mm | 320 | |
| Trọng lượng tối đa giữa hai trái tim parietal | Kg ((b) | 60 (các công việc hàng đầu)/20 (chỉ có người làm việc) | |
| Kích thước của bánh nghiền (chiều kính × chiều rộng × khẩu độ) | mm | 455 × 38 ((32-50) × 127 | |
| Tốc độ bánh nghiền | rpm | 1650 | |
| Tốc độ tuyến tính tối đa của bánh nghiền | m/s | 40 ((bánh trượt tốc độ cao lên đến 65) | |
| Dầu đệm bánh xay | mm | Loại tự động | |
|
Đầu bánh nghiền |
góc cho ăn | Deg | 90 |
| Động cơ cho ăn | mm | 250 | |
| Trục X tốc độ di chuyển nhanh | m/min | 6 | |
| Lưu lượng tối thiểu về trục X | mm | 0.001 | |
|
Khung đầu |
Tốc độ xoắn | rpm | 50-500 |
| Hình dạng trục | Đồng thời hoặc trung tâm | ||
| Thông số kỹ thuật ngón tay | MT-4 | ||
|
Ghế sau |
Khoảng cách thiên văn tự động | mm | 40 |
| Thông số kỹ thuật ngón tay | MT-4 | ||
|
bàn làm việc |
Trục Z tốc độ di chuyển nhanh | m/min | 8 |
| Lưu lượng tối thiểu về trục z | mm | 0.001 | |
| Đi bộ tối đa | mm | 550 | |
| góc xoay | Deg | + 6/-9 | |
|
Động cơ |
Động cơ trục bánh xay | KW | 3.75/5.5 |
| Động cơ cấp x-axis (servo) | KW | 2.2 | |
| Động cơ cung cấp axis Z (servo) | KW | 2.2 | |
| Động cơ trục khung đầu | KW | 0.75 | |
| Động cơ bơm làm mát | KW | 0.75 | |
| Động cơ dầu bôi trơn | KW | 0.25*2 | |
| Động cơ bơm dầu đuôi | KW | 0.75 | |
|
Các loại khác |
Trọng lượng máy ròng | Kg | 3300 |
| Trọng lượng máy tổng | Kg | 3500 | |
| Kích thước bao bì (chiều dài * chiều rộng * chiều cao) | mm | 2800*2000*2000 | |
