Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đường kính bánh mài: | 200mm | Công suất động cơ cấp liệu bánh mài: | 0,75KW |
|---|---|---|---|
| Tốc độ động cơ nạp bánh mài: | 1450 vòng/phút | Tốc độ cấp bánh nghiền: | 0-3m/phút |
| Đầu mài góc xoay: | ±30° | Đầu bánh mài Công suất động cơ xoay: | 0,75KW |
| Đầu bánh mài Tốc độ động cơ xoay: | 1450 vòng/phút | Tốc độ nạp đầu xoay của bánh mài: | 0-3m/phút |
| Công suất động cơ xoay đầu bánh mài: | 0,75KW | Tốc độ động cơ xoay đầu bánh mài: | 1450 vòng/phút |
| Tốc độ quay đầu bánh mài: | 0,1-2,5 vòng / phút | Công suất động cơ bánh mài: | 2.2KW |
| Tốc độ động cơ bánh mài: | 1450 vòng/phút | Tốc độ bánh mài: | 1450 vòng/phút |

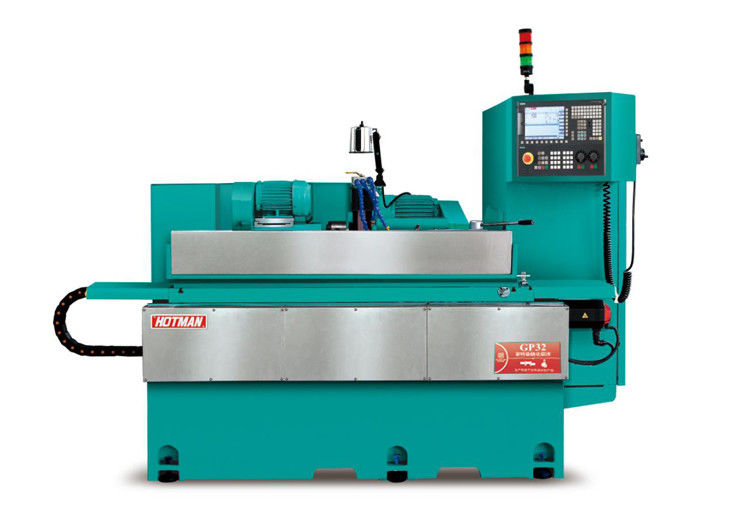

| Tên sản phẩm: | Máy mài trục cam | ||
| Làm nổi bật: | 0Máy nghiền trục Camshaft.75KW,Máy nghiền trục Camshaft thực tế,Thiết bị nghiền Camshaft chống mòn |
||
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
Thông số kỹ thuật:
| Dự án | Đơn vị | Mô hình:FX32P-60CNC | |
| Chiều kính quay tối đa của bàn | mm | 320 |
Khoảng cách tối đa | mm | 600 | |
| Chiều kính nghiền tối đa | mm | 320 | |
| Trọng lượng tối đa giữa hai trái tim parietal | Kg ((b) | 60 (các công việc hàng đầu)/20 (chỉ có người làm việc) | |
| Kích thước của bánh nghiền (chiều kính × chiều rộng × khẩu độ) | mm | 455 × 38 ((32-50) × 127 | |
| Tốc độ bánh nghiền | rpm | 1650 | |
| Tốc độ tuyến tính tối đa của bánh nghiền | m/s | 40 ((bánh trượt tốc độ cao lên đến 65) | |
| Dầu đệm bánh xay | mm | Loại tự động | |
| góc cho ăn | Deg | 90 |
| Động cơ cho ăn | mm | 250 | |
| Trục X tốc độ di chuyển nhanh | m/min | 6 | |
| Lưu lượng tối thiểu về trục X | mm | 0.001 | |
Khung đầu | Tốc độ xoắn | rpm | 50-500 |
| Hình dạng trục | Đồng thời hoặc trung tâm | ||
| Thông số kỹ thuật ngón tay | MT-4 | ||
Ghế sau | Khoảng cách thiên văn tự động | mm | 40 |
| Thông số kỹ thuật ngón tay | MT-4 | ||
bàn làm việc | Trục Z tốc độ di chuyển nhanh | m/min | 8 |
| Lưu lượng tối thiểu về trục z | mm | 0.001 | |
| Đi bộ tối đa | mm | 550 | |
| góc xoay | Deg | + 6/-9 | |
| Động cơ trục bánh xay | KW | 3.75/5.5 |
| Động cơ cấp x-axis (servo) | KW | 2.2 | |
| Động cơ cung cấp axis Z (servo) | KW | 2.2 | |
| Động cơ trục khung đầu | KW | 0.75 | |
| Động cơ bơm làm mát | KW | 0.75 | |
| Động cơ dầu bôi trơn | KW | 0.25*2 | |
| Động cơ bơm dầu đuôi | KW | 0.75 | |
| Trọng lượng máy ròng | Kg | 3300 |
| Trọng lượng máy tổng | Kg | 3500 | |
| Kích thước bao bì (chiều dài * chiều rộng * chiều cao) | mm | 2800*2000*2000 | |
(1) Trục trung tâm làm việc di động với bộ mã hóa Renishaw tích hợp.
(2) Khả năng tải chuck 150Nm
(3) Đặt bóng tiếp xúc góc chính xác
(4) Vòng tròn ≤1μm
(5) góc quay lớn
(6) Chất lỏng làm mát ở trung tâm
(7) Động bởi động cơ đồng bộ nam châm vĩnh viễn
(8) Chức năng dừng vị trí
Đầu làm việc cứng nhắc cao với trung tâm làm việc có thể di chuyển, được hỗ trợ bởi độ cứng nhắc cao và chính xác cao xích xích vòng bi bóng và vòng bi cuộn nón,mà làm cho trục ổn định nhất và độ cứng cực kỳ.
Chuck nón MT-4 được sử dụng trong trục, với một lỗ trung tâm φ24mm, nơi thiết bị căng của vật cố định có thể đi qua, cũng như chất lỏng làm mát.
Đầu công việc được điều khiển bởi một động cơ servo AC số Sodick, với tốc độ biến đổi. Các bộ phận không đều có thể được nghiền, do vị trí trục nhanh và chính xác, và trục X và trục C tương tác.
2Thiết kế đầu làm việc linh hoạt:
Đầu làm việc được cố định trên một cơ sở quay, với góc quay từ -45° đến +45°.
Chất lỏng làm mát được phân phối cho đầu máy, cổ phiếu đuôi và đầu bánh nghiền thông qua một bộ phân phối, để giữ cho máy ổn định nhiệt ở mức độ cao nhất.
Biên của bàn làm việc được thiết kế ngay bên dưới trung tâm trục, có thể tránh nhiệt của chất lỏng làm mát ảnh hưởng đến bàn làm việc.
3Phần mềm mài CNC chuyên nghiệp được phát triển bởi Hotman và Lynuc:
