GP32-Đứng cứng cao và nền chất lượng cao

Độ cứng cao và nền chất lượng cao:

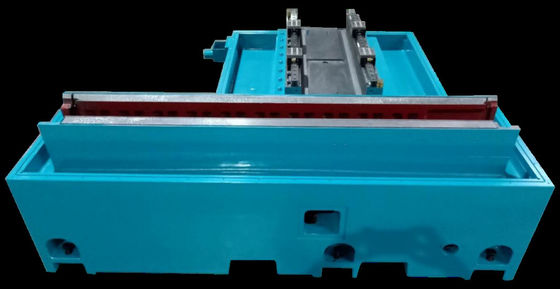

1- Khái niệm thiết kế cơ sở máy và cấu trúc chính:

Trong quá trình nghiền, điều quan trọng nhất là duy trì độ chính xác, dựa trên hiệu suất ổn định nhiệt hơn là chống rung.Sắt đúc chính nó có một hệ số mở rộng nhiệt rất thấp, nhưng dẫn nhiệt rất tốt, so với đá granit nhân tạo. có phát sinh rất nhiều nhiệt trong quá trình nghiền, và nó có thể được thực hiện đồng đều thông qua các nền thép đúc, do đó,Máy được giữ ở trạng thái nhiệt ổn định.

Tất cả các bộ phận cấu trúc chính được làm từ sắt hoặc thép đúc chất lượng cao, bao gồm đầu bánh xe, đầu công việc, cổ đuôi, trục và tay cầm vòng bi.Điều đó đảm bảo cơ thể máy với liên tục và các vật liệu tương tự, cũng như ổn định nhiệt ổn định.

Bất kỳ thay đổi nhiệt nhân quả xảy ra trong thời gian ngắn sẽ được bù đắp thông qua cơ sở máy đúc sắt, tốt hơn so với những người làm từ thép hoặc đá granite nhân tạo.

Bên cạnh đó, cấu trúc thép đúc có độ cứng cao và hiệu suất hấp thụ rung động tốt, tốt hơn so với đá granite nhân tạo.

2. hướng dẫn hỗ trợ đầy đủ theo chiều dọc (dòng Z) và theo chiều ngang (dòng X):

Các bề mặt hỗ trợ bàn làm việc có hình dạng V ở một bên và phẳng ở phía bên kia.Các bề mặt trượt được trải qua tay xẻo cho độ chính xác caoCác hướng dẫn trượt được phủ bằng lớp phủ Turcite®, tự bôi trơn, và cũng có hệ số ma sát rất thấp.

3.Bearing và vít hình quả bóng:

Các vòng bi siêu chính xác được sử dụng trong bàn làm việc (đục Z), cùng với vít bóng chính xác cao và nốt tiêu chuẩn THK của Nhật Bản.

4.Hướng dẫn cấp đường ngang (X trục cấp đầu bánh xe):

5.X axis repeatability and positioning accuracy (Renishaw laser interferometer):

 Hướng dẫn tuyến tính được sử dụng trong trục X ngang, để đảm bảo một chuyển động tuyến tính chính xác cao và thấp

ma sát.Hướng dẫn trượt loại cuộn có khả năng tải rất cao.Động cơ tuyến tính Sodick có thể loại bỏ rung động khi di chuyển qua thay đổi nam châm.Lực đẩy tối đa trong thời gian ngắn: 1660-3060N.Haidenhain gia tăng dây chuyền lưới với độ phân giải của nano-level, đảm bảo độ chính xác cấp của trục X, để giảm lỗi can thiệp.

6Đầu nghiền với độ chính xác cao và độ cứng cao của vòng bi thủy tĩnh động:

Mô tả thiết bị:

1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.

2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.

6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.

7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.

Thông số kỹ thuật:
