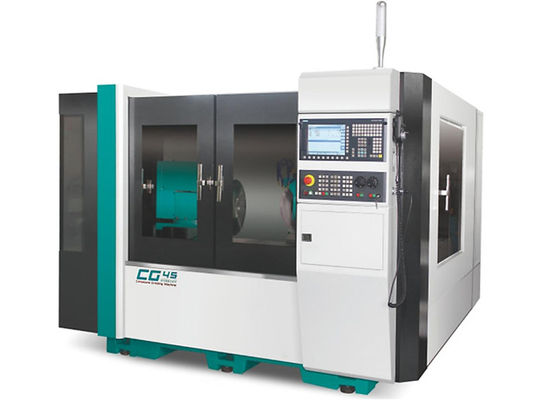

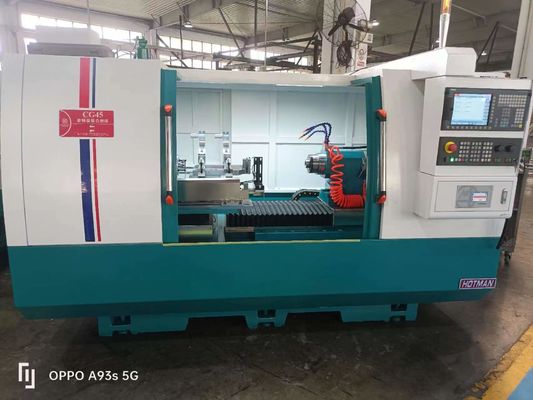

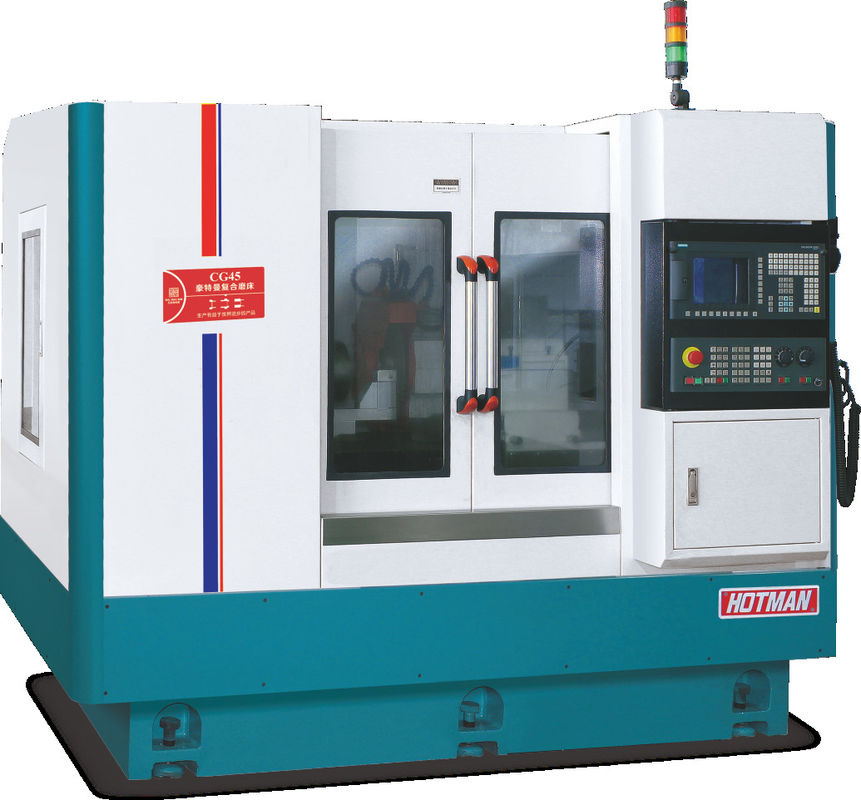

Máy nghiền công nghiệp phổ biến CNC Kháng mòn thực tế CG45

Máy nghiền phổ quát -CG45

Mô tả thiết bị:

1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.

2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.

6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.

7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.

Thông số kỹ thuật:

Mô tả máy:

1.Cơ sở máy và các bộ phận cấu trúc chính:

Cơ sở máy và các bộ phận cấu trúc chính được tạo thành từ sắt đúc meehanite (được tiêm chủng) FC-30. Sau khi điều trị nhiệt bình thường hóa, cơ sở sắt đúc và các bộ phận sẽ ở lại để điều trị lão hóa tự nhiên.Các cơ sở đúc sắt và các bộ phận chính được gia công trong máy hàng đầu thế giới, chẳng hạn như YASDA, MITSUI SEIKI, TOSHIBA, ELB, vv trong một lần kẹp. mà đảm bảo độ chính xác cao của các máy nghiền ở mức micron.

2. Hệ thống bôi trơn tập trung tự động:

Một hệ thống bôi trơn tập trung tự động bôi trơn các hướng dẫn tuyến tính và các ốc vít của máy liên tục, đảm bảo tuổi thọ lâu hơn và độ chính xác cao.Và hệ thống làm mát được tách với cơ sở máy, loại bỏ rung động và giúp bức xạ nhiệt.

3Hệ thống tự động:

Kẹp trong một thời gian, bao gồm kẹp một phần trong một thời gian, nghiền vòng tròn bên trong, nghiền vòng tròn bên ngoài, nghiền bề mặt cuối, nghiền nón, nghiền hồ sơ và nghiền hợp chất trong một máy.

Được trang bị hệ thống CNC Siemens tiêu chuẩn và nhiều đơn vị tùy chọn, chẳng hạn như thiết bị tự động xoay đầu công việc, thiết bị đo đường kính tự động, thiết bị đo bề mặt cuối tự động,Bộ lọc dải giấy nam châm (đối với bùn nghiền), và thu gom sương mù dầu, vv

4.Sản phẩm được xoay theo cách thủ công:

Đối với nghiền hình nón bên ngoài và hình nón bên trong, đầu máy có thể được xoay bằng tay.

5. Động vật tự động xoay (Tự chọn):

Các là tùy chọn chính xác động cơ DD (lái động trực tiếp) và Heidenhain rào cầm, có thể lái đầu cổ phiếu chính xác thông qua hệ thống CNC.Nó rất thuận tiện cho các hình nón bên ngoài và hình nón bên trong nghiền.

Động cơ DD (lái động trực tiếp) (Tự chọn)

6. Vòng trục bánh:

Vòng trục bánh nghiền bên ngoài tùy chỉnh sử dụng vòng bi chính xác cao FAG, tự bôi trơn và bảo trì dễ dàng.mang lại một cuộc sống dịch vụ rất lâuTốc độ quay của trục cứng và chính xác cao có thể được điều chỉnh để tăng tốc độ tuyến tính khi cần thiết.có thể ngăn chặn cộng hưởng với trục bên ngoài.

7Hệ thống CNC:

Hệ thống CNC của Siemens được áp dụng trong máy nghiền và sau khi phát triển thêm, một giao diện máy-người chắc chắn được tạo ra bằng tiếng Trung.Để tương thích tốt hơn giữa hệ thống điều khiển và hệ thống lái xe, Siemens động cơ servo hiệu suất cao được sử dụng. hệ thống sở hữu tự động bánh xe trang bị và tự động offset hiệu suất, đảm bảo độ chính xác và ổn định của việc cho ăn và nghiền.

8. Đơn vị tùy chỉnh:

Đánh nghiêng bên ngoài + Đánh nghiền bên trong Đánh nghiền bên ngoài thẳng + Đánh nghiền bên trong Đánh nghiền bên trong đôi

9. Đánh giá đường kính bên ngoài tùy chỉnh và đo bề mặt cuối:

(Marposs) đo đường kính bên ngoài, đo và di chuyển trong thời gian thực (Marposs) đo bề mặt cuối,Measure and offset                                                                                                                                                                                                 in real  time

9Phương pháp nghiền:

Thực hiện nghiền vòng tròn bên trong, nghiền nón bên trong, nghiền vòng tròn bên ngoài và nghiền bề mặt cuối cùng trong một máy.
