Thông tin chi tiết sản phẩm:
Thanh toán:
|
| trục: | 3 | Hệ thống điều khiển: | Có thể tùy chỉnh |
|---|---|---|---|
| Hệ thống làm mát: | Vâng. | Tỷ lệ thức ăn: | Có thể tùy chỉnh |
| tên: | Máy CNC giàn | độ chính xác định vị: | Cao |
| Độ lặp lại: | Cao | Hệ thống an toàn: | Vâng. |
| Khả năng tương thích phần mềm: | Có thể tùy chỉnh | điện trục chính: | Có thể tùy chỉnh |
| Tốc độ trục chính: | Có thể tùy chỉnh | Kích thước bảng: | Có thể tùy chỉnh |
| Phạm vi du lịch: | Có thể tùy chỉnh | Loại: | giàn |
| Trọng lượng: | Có thể tùy chỉnh | ||
| Làm nổi bật: | Trung tâm gia công nhiều mục đích,Trung tâm gia công kiểu Gantry mạnh mẽ,Trung tâm gia công Gantry CNC thực tế |
||

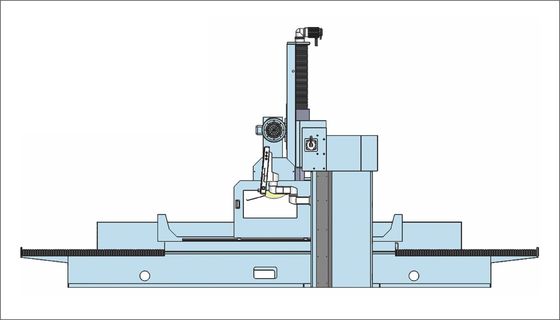

Máy nghiền bề mặt gantry P1020
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
Tiêu chuẩn chính xác và chấp nhận máy:
|
Điểm kiểm tra |
Hình minh họa đồ họa |
trợ cấp |
Đánh giá thực tế | |||||
|
Dưới 1000mm
|
1000 ¢ 2000mm |
|||||||
|
Bàn làm việc trạng thái phẳng hướng trái và phải |
0.02/1000 |
0.035/1000 |
||||||
|
Hướng độ phẳng tĩnh của bề mặt làm việc |
0.02/1000 |
0.02/1000 |
||||||
|
Bàn làm việc năng động phẳng hướng trái và phải |
0.02/1000 |
0.02/1000 |
||||||
|
Hướng ngang động của bề mặt làm việc |
0.02/1000 |
0.02/1000 |
||||||
|
Đồng hành phía trước và phía sau bàn làm việc |
0.01/300 | |||||||
|
Đồng hành trái và phải countertop |
0.01/1000 |
|||||||
|
Sự thẳng thắn thực sự của bàn |
0.01/1000 |
|
||||||
|
Độ tập trung của trục |
0.003 | |||||||
|
Điểm kiểm tra |
Hình minh họa đồ họa |
trợ cấp |
Đánh giá thực tế | |||||
| Dưới 1000mm |
1000 ¢ 2000mm |
|||||||
|
Mức độ chuyển động dọc của bàn và chuyển động phía trước và phía sau |
0.02/300 | |||||||
|
Di chuyển bàn trái và phải và di chuyển phía trước và phía sau độ thẳng đứng |
0.01/100 | |||||||
|
Sự song song giữa trục và bề mặt làm việc |
0.02/300 | |||||||
|
Sự song song giữa trục dọc và bàn làm việc |
0.02/300 | |||||||
| Sự song song giữa trục và bàn làm việc | 0.02/300 | |||||||
