Thông tin chi tiết sản phẩm:
Thanh toán:
|
| trục: | 3 trục | Hệ thống điều khiển: | FANUC 0i-MD |
|---|---|---|---|
| Hệ thống làm mát: | làm mát không khí | Tỷ lệ thức ăn: | 1-10000mm/phút |
| Tải tối đa: | 1000kg | tên: | Máy CNC giàn |
| độ chính xác định vị: | 0,005mm | Sức mạnh: | AC380V/50HZ |
| Khả năng lặp lại: | 0,005mm | Con quay: | Trục chính tốc độ cao |
| Tốc độ trục chính: | 0-24000 vòng/phút | Kích thước bảng: | 2000mm x 1500mm |
| Du lịch: | Trục X: 2000mm, Trục Y: 1500mm, Trục Z: 500mm | Loại: | Máy cnc |
| Trọng lượng: | 5000kg | ||
| Làm nổi bật: | Máy CNC 3 trục Gantry,Máy CNC Gantry 380V,Máy nghiền bề mặt chống ăn mòn |
||

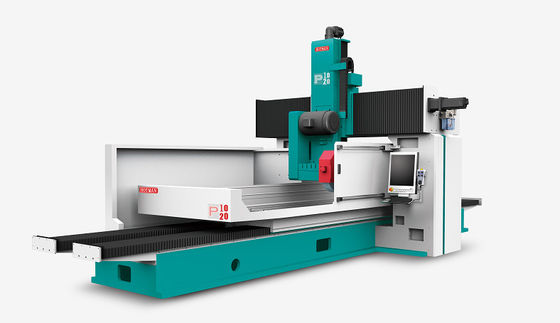

Máy nghiền bề mặt gantry P1020
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động trò đùa đối thoại người-máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là phía sau bốn và phía sau hai cấu trúc vòng bi. cao độ chính xác động và tĩnh trục áp lực cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng năng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
Số tham số kỹ thuật:
| Không. | Điểm | UNIT | Mô hình: P1020 |
| 1 | Khu vực bàn làm việc | mm | 1000×2000 |
| 2 | Khu vực nghiền tối đa | mm | 1400×2300 |
| 3 | Trọng lượng tối đa của bàn làm việc | Kg | 5000 |
| 4 | Khoảng cách từ bàn đến trung tâm trục | mm | 250-1250 |
| 5 | Tốc độ của bàn làm việc | m/min | 1-25 |
| 6 | Nạp liên tục tự động | mm /thực phẩm | 0.1-35 |
| 7 | Lốp tay phía trước và phía sau mỗi cân | mm | 0.001 |
| 8 | Mỗi vòng quay của bánh tay phía trước và phía sau | mm | 0.1/1/10 |
| 9 | Di chuyển nhanh | mm /min | 3000 |
| 10 | Nạp tự động lên và xuống | mm /thực phẩm | 0.001-0.099 |
| 11 | Mỗi cân của bánh tay trên và dưới | mm | 0.001 |
| 12 | Bánh xe tay lên và xuống mỗi cân | mm | 0.20 |
| 13 | Di chuyển lên và xuống nhanh chóng | mm /min | 240 |
| 14 | Động cơ xoắn | kw | 18.5 |
| 15 | Tốc độ bánh nghiền 50HZ | rpm | 1500 |
| 16 | Tốc độ bánh nghiền | mm | Φ500×50-100×Φ203 |
| 17 | Động cơ trước và sau | KW | 1.8 |
| 18 | Động cơ trên và dưới | KW | 1.5 |
| 19 | Động cơ bể dầu bôi trơn | KW | 1/2 |
| 20 | Bơm bôi trơn | KW | 1/4 |
| 21 | Bơm nước làm mát | KW | 1/4 |
| 22 | Trọng lượng ròng (khoảng) | Kg | 21500 |
| 23 | Trọng lượng tổng (khoảng) | Kg | 22500 |
| 24 | Kích thước bao bì (L × W × H) | mm | 5500 × 3000 × 3100 |
