Thông tin chi tiết sản phẩm:
Thanh toán:
|
| lỗ khoan bánh mài: | 50mm | Đường kính bánh mài: | 200mm |
|---|---|---|---|
| Công suất động cơ bánh mài: | 2.2KW | Tốc độ bánh mài: | 3000RPM |
| Công suất động cơ trục chính bánh mài: | 3KW | Góc quay động cơ trục chính bánh mài: | 360° |
| Hướng quay động cơ trục chính bánh mài: | CW/CCW | Tốc độ quay của động cơ trục chính bánh mài: | 3000RPM |
| Động cơ trục chính bánh mài Độ chính xác tốc độ quay: | ±0,1 vòng/phút | Phạm vi tốc độ quay của động cơ trục chính bánh mài: | 0-3000 vòng/phút |
| Động cơ trục chính bánh mài Thời gian đáp ứng tốc độ quay: | ≤2S | Động cơ trục chính mài bánh xe ổn định tốc độ quay: | ±0,1 vòng/phút |
| Mô-men xoắn động cơ trục chính bánh mài: | 20N.m | Tốc độ trục chính của bánh mài: | 3000RPM |
| Chiều rộng bánh mài: | 20 mm | ||
| Làm nổi bật: | Máy nghiền hồ sơ CNC 3000rpm,Máy nghiền hồ sơ CNC chống mòn,CNC cụm ổn định và máy cắt |
||

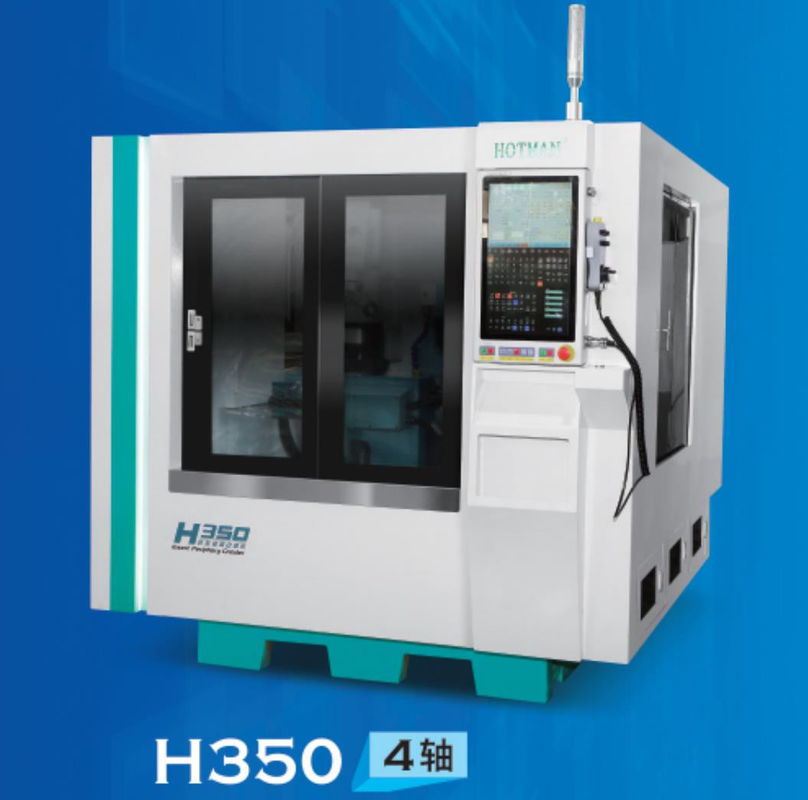

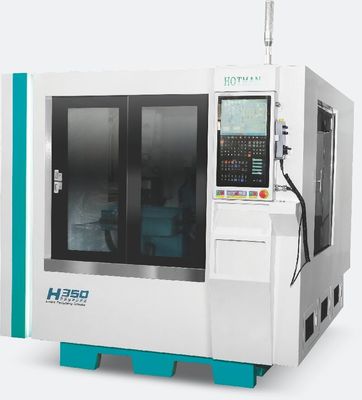

Máy xay chèn H350
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
1. Đặc biệt cho các công cụ nghiền hợp kim cứng / gốm / CBN:
2Thông số kỹ thuật:
| Dự án | Đơn vị | Mô hìnhH:350 |
| C- trục | ||
| Đột quỵ | Deg | ∞ |
| Tốc độ tối đa | rpm | 120 |
| Độ chính xác vị trí | Arcsec | 7 |
| Độ chính xác định vị nhiều lần | Arcsec | 2 |
| Trục X | ||
| Đột quỵ | mm | 100 |
| Tốc độ cấp nhanh | mm/min | 10000mm/min |
| Tỷ lệ cắt thức ăn | mm/min | 0~3600mm |
| Độ chính xác vị trí | mm | 0.005 |
| Độ chính xác định vị nhiều lần | mm | 0.002 |
| Trục Z | ||
| Đột quỵ | mm | 120 |
| Tốc độ cấp nhanh | mm/min | 10000mm |
| Tỷ lệ cắt thức ăn | mm/min | 0~3000 |
| Độ chính xác vị trí | mm | 0.01 |
| Độ chính xác định vị nhiều lần | mm | 0.005 |
| Trục B | ||
| Đột quỵ | Deg | -80°~+27° |
| Tốc độ tối đa | °/s | 120 |
| Độ chính xác vị trí | Arcsec | 7 |
| Độ chính xác định vị nhiều lần | Arcsec | 2 |
| Các thông số trục bánh cát | ||
| Chiều kính bánh nghiền | mm | 400 |
| Tốc độ quay | rpm | 1850~2500 |
| Sức mạnh | Kw | 10 |
| Tủ quần áo trực tuyến | ||
| Chiều kính bánh nghiền | mm | 150 |
| Tốc độ tối đa | rpm | 8000 |
| Đột quỵ | mm | 0 ~ 25 |
| Tỷ lệ cho ăn cắt | mm/min | 0.02 |
| Sức mạnh của hầm cát | Kw | 1.0 |
|
Các thông số xử lý (định dạng sản phẩm: các thông số kỹ thuật khác nhau cần phải thay thế công cụ) |
||
| Độ dày tối đa | mm | 16 |
| Chiều kính quay tối đa | mm | φ50 |
| C-trục công cụ kẹp (tùy thuộc vào sản phẩm có thể được tăng | ||
| Công suất lắp đặt | ||
| Tổng công suất | KW | 23.5 |
| Kích thước (chiều dài * chiều rộng * chiều cao) | mm | 2000*2400*1950 |
|
Kích thước của thiết bị lọc làm mát dầu (không cần thiết) |
mm | 1800*1200*1500 |
| Trọng lượng máy ròng | kg | 6500 |
