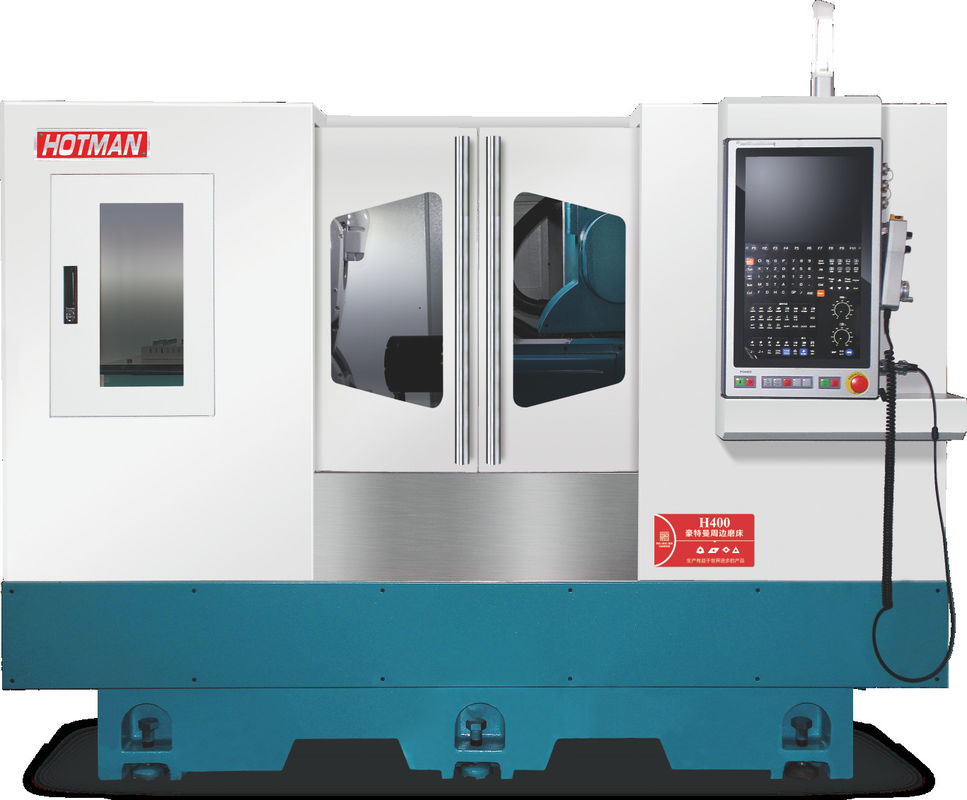

H400 Hotman Công nghiệp CNC Profile Grinder Máy nghiền CNC chính xác đa dụng bền

Chèn máy nghiền Cơ chế chính xác H400

Mô tả thiết bị:

1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.

2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.

6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.

7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.

Thông số kỹ thuật:

Cấu hình nhỏ gọn / rất cứng / đáng tin cậy:

1.Vòng trượt bánh mài - Sử dụng trục động cơ đồng bộ nam châm vĩnh viễn chính xác cao.

● Hoạt động ổn định tốc độ cao không có rung động, tốc độ thấp không bò, đập trục ≤0,002mm.

● Sức mạnh cao, mô-men xoắn cao.

● Cơ chế làm mát lưu thông bên trong, đường dây ổn định thời gian cực kỳ dài.

● Thiết bị niêm phong khí phía trước, chống bụi và chống nước.

2. Máy dụng cụ:

Cấu trúc giường sắt đúc dày đặc có độ cứng cao được thiết kế bằng phân tích các yếu tố hữu hạn, Với khả năng phân tán nhiệt và rung động tuyệt vời

khả năng hấp thụ, tối đa hóa độ chính xác của máy công cụ.

Ghế sử dụng thiết kế phẳng nghiêng, điều này thuận lợi cho việc thoát dầu kịp thời và tránh hiện tượng rò rỉ và rò rỉ dầu để giữ cho máy sạch sẽ và gọn gàng.

Thiết kế cơ sở trục Z và giường tích hợp tránh lỗi tích lũy của lắp ráp chia truyền thống, làm cho cấu trúc của máy hợp lý hơn,

3Trục C:

Động cơ mô-men xoắn xoay mảnh làm việc, mô-men xoắn 30Nm, độ chính xác định vị 7 giây cung, tốc độ tối đa 120rpm, xoay 360 °.

4Trục X và trục Z:

Công nghệ truyền động cơ tuyến tính trực tiếp tiên tiến làm giảm lỗi và mòn do truyền động cơ học, với phản hồi vòng kín đầy đủ

được đưa ra bởi tay cầm lưới, để đảm bảo tốc độ phản ứng của mỗi trục và hoạt động tốc độ cao, để đạt được độ chính xác cao và hiệu quả cao.

Được điều khiển bởi một động cơ tuyến tính nội bộ, tấm trượt đúc di chuyển về phía trước, phía sau, trái và phải thông qua đường ray hướng dẫn cuộn để điều khiển vị trí của bánh nghiền,và sau đó nghiền phần làm việc.

5trục B:

Động cơ mô-men xoắn của bàn xoay đầu hoạt động, mô-men xoắn số 500Nm, độ chính xác định vị 7 giây cung, độ chính xác lặp lại 2 giây cung, tốc độ xoay 60 ~ 120rpm, lớp bảo vệ IP67,nhận ra 360 ° xoay.
