Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Động cơ bánh mài: | 7.5kw | Kích thước bánh mài: | 400mm |
|---|---|---|---|
| Tốc độ bánh mài: | 2800 vòng/phút | Max. Tối đa. Grinding Height Chiều cao mài: | 500mm |
| Max. tối đa. Grinding Length Chiều dài mài: | 1000mm | tối đa. Chiều rộng mài: | 400mm |
| tối đa. tải bảng: | 500kg | Kích thước tổng thể: | 2700mm x 2000mm x 2000mm |
| Nguồn cung cấp điện: | 380V/50HZ | Nguồn cấp dữ liệu bảng: | 0,1-3mm/phút |
| Động cơ bàn: | 2KW | Kích thước bảng: | 400mm x 1000mm |
| Tốc độ bảng: | 2-25m/phút | Trọng lượng: | 3000kg |
| Nguồn cấp dữ liệu đầu bánh xe: | 0,1-3mm/phút | ||
| Làm nổi bật: | Máy nghiền phổ biến 380V,Máy nghiền phổ quát 50Hz,Máy nghiền phổ quát chống ăn mòn |
||

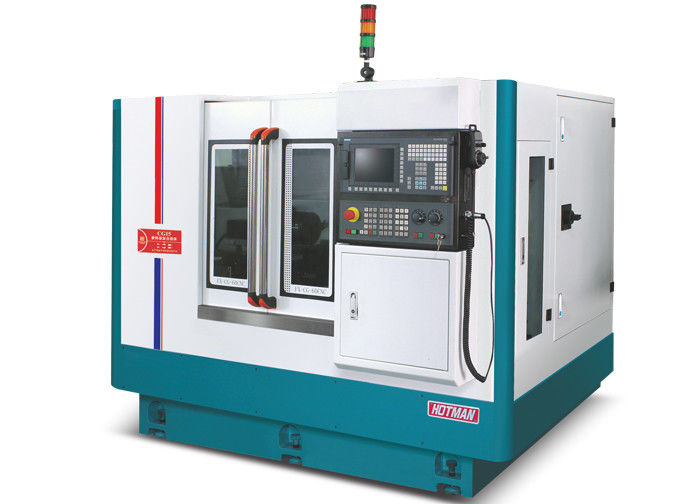

Kháng ăn mòn Máy nghiền CNC tổng thể chính xác cao
1Máy nghiền hợp chất nhỏ đầu tiên của Trung Quốc
2. Công cụ xử lý thành phần nhỏ:
Có nhiều phương pháp kẹp khác nhau:
● Ba hàm khớp
●Lớp kẹp theo kiểu collet
Ngành ứng dụng:
●Ngành công nghiệp gà
●Ngành công nghiệp bánh răng
●Màn dẫn đường, các bộ phận động cơ hơi nước / động cơ
●Hydraulic/pneumatic drive shaft sleeve
●Các bộ phận đúc
●Bộ dụng cụ y tế
3.CG15:
| Chiều kính phím | Ø3~200mm |
| Có thể giữ phần làm việc dài nhất | 100mm |
| Phạm vi xử lý | Ø6~80mm (nổ bên trong) |

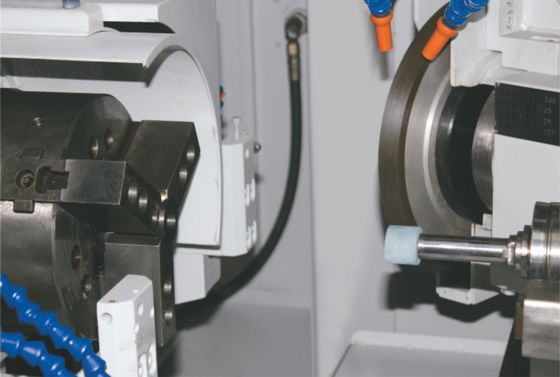

Vòng trục trục bên trong,10,000/50,000rpm tùy chọn
OD15:
| Chiều kính phím | Ø200mm |
| Có thể giữ phần làm việc dài nhất | 150mm |
| Phạm vi xử lý | Ø6~100mm ((Trình đường kính bên ngoài) |
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động trò đùa đối thoại người-máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là phía sau bốn và phía sau hai cấu trúc vòng bi. cao độ chính xác động và tĩnh trục áp lực cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng năng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
Thông số kỹ thuật:
| Dự án | Đơn vị | Mô hình:FX32P-60CNC | |
| Chiều kính quay tối đa của bàn | mm | 320 |
Khoảng cách tối đa | mm | 600 | |
| Chiều kính nghiền tối đa | mm | 320 | |
| Trọng lượng tối đa giữa hai trái tim parietal | Kg ((b) | 60 (các công việc hàng đầu)/20 (chỉ có người làm việc) | |
| Kích thước của bánh nghiền (chiều kính × chiều rộng × khẩu độ) | mm | 455 × 38 ((32-50) × 127 | |
| Tốc độ bánh nghiền | rpm | 1650 | |
| Tốc độ tuyến tính tối đa của bánh nghiền | m/s | 40 ((bánh trượt tốc độ cao lên đến 65) | |
| Dầu đệm bánh xay | mm | Loại tự động | |
| góc cho ăn | Deg | 90 |
| Động cơ cho ăn | mm | 250 | |
| Trục X tốc độ di chuyển nhanh | m/min | 6 | |
| Lưu lượng tối thiểu về trục X | mm | 0.001 | |
Khung đầu | Tốc độ xoắn | rpm | 50-500 |
| Hình dạng trục | Đồng thời hoặc trung tâm | ||
| Thông số kỹ thuật ngón tay | MT-4 | ||
Ghế sau | Khoảng cách thiên văn tự động | mm | 40 |
| Thông số kỹ thuật ngón tay | MT-4 | ||
bàn làm việc | Trục Z tốc độ di chuyển nhanh | m/min | 8 |
| Lưu lượng tối thiểu về trục z | mm | 0.001 | |
| Đi bộ tối đa | mm | 550 | |
| góc xoay | Deg | + 6/-9 | |
| Động cơ trục bánh xay | KW | 3.75/5.5 |
| Động cơ cấp x-axis (servo) | KW | 2.2 | |
| Động cơ cung cấp axis Z (servo) | KW | 2.2 | |
| Động cơ trục khung đầu | KW | 0.75 | |
| Động cơ bơm làm mát | KW | 0.75 | |
| Động cơ dầu bôi trơn | KW | 0.25*2 | |
| Động cơ bơm dầu đuôi | KW | 0.75 | |
| Trọng lượng máy ròng | Kg | 3300 |
| Trọng lượng máy tổng | Kg | 3500 | |
| Kích thước bao bì (chiều dài * chiều rộng * chiều cao) | mm | 2800*2000*2000 | |
