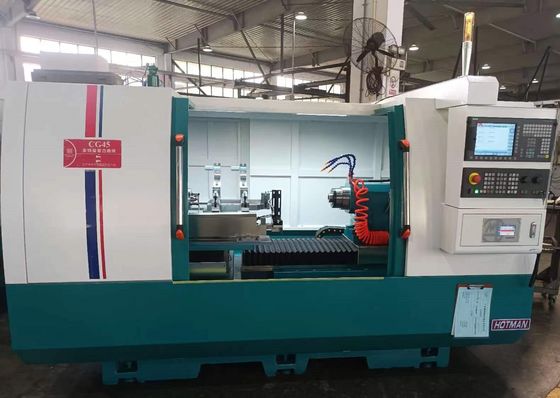

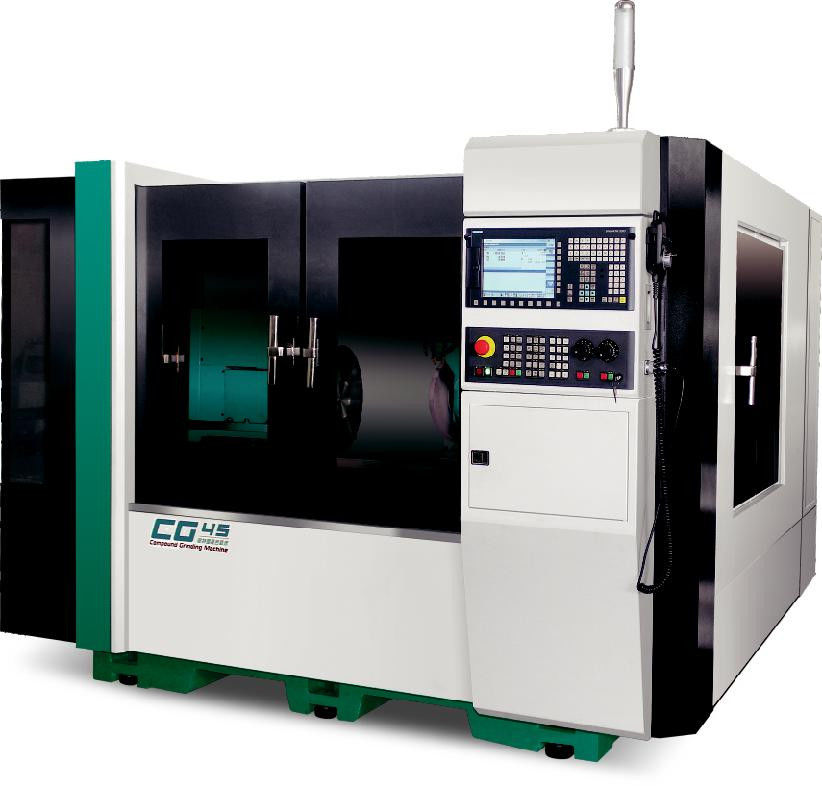

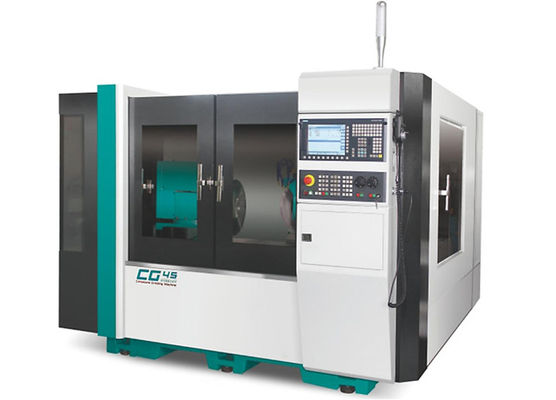

Máy nghiền công nghiệp CNC phổ biến đa chức năng thực tế CG45

Máy nghiền CNC độ chính xác cao-CG45

1.Mô-đun lắp ráp:Tạo ra một cuộc cách mạng mới của mài trộn.

2- Có thể nghiền coni bên trong, coni bên ngoài:

Động trục của bánh nghiền bên trong: 0~470mm

Động trục của bánh nghiền hình trụ: 0~365mm

3.Các đặc điểm tổng thể:

(1). Có thể nhận ra một kẹp, hoàn thành vòng tròn bên trong, hình nón bên trong, hình tròn bên ngoài, hình nón bên ngoài, mặt kết thúc tổng hợp tích hợp nghiền.

(2) Cung cấp các giải pháp nghiền phức tạp chính xác cao phù hợp với chế biến các mảnh nhỏ và vừa.

(3)Hệ thống cấp và nhận tự động có thể được cài đặt để đáp ứng nhu cầu sản xuất hàng loạt công nghiệp.

(4) Mô-đun nghiền vòng tròn bên ngoài / vòng tròn bên trong có thể được kết hợp linh hoạt theo nhu cầu để thích nghi với các hình thức và quy trình nghiền khác nhau.

(5). Hệ thống điều khiển là thân thiện và dễ học. Việc nghiền và trượt bánh xe có thể được lập trình nhanh chóng trên máy công cụ. Thiết bị đo trực tuyến có thể được cài đặt.

Mô tả thiết bị:

1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.

2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.

6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.

7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.

Thông số kỹ thuật:
