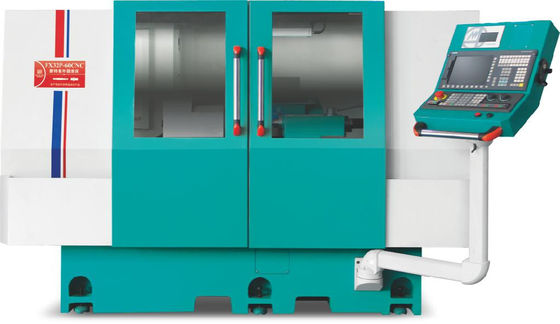

Hotman 3 giai đoạn 50Hz đa dụng 1700x1500x1750mm máy nghiền hình trụ

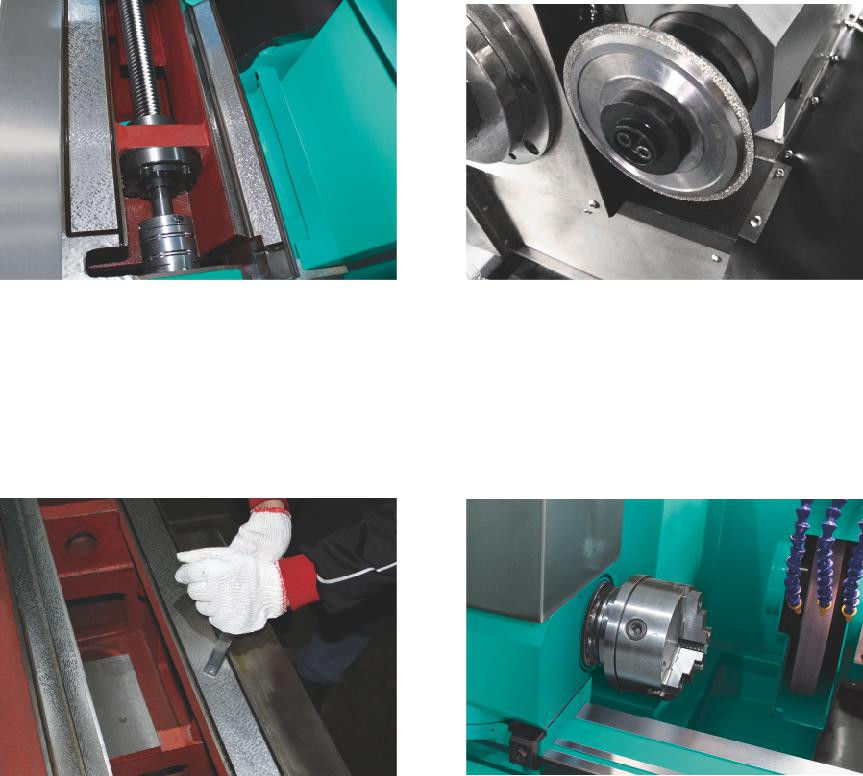

Máy nghiền hình trụ Cơ chế chính


Cơ chế chính Quy trình lắp đặt chính xác:

1.Vòng trục tĩnh:
Static áp suất mang phim dầu, từ khi bắt đầu để dừng lại luôn luôn làm việc dưới sự hỗ trợ của phim dầu, rất thấp hao mòn.máy có thể duy trì độ chính xác trong một thời gian dài.

2.Động cơ trục:
Tốc độ cao, rung động thấp, tiếng ồn thấp, chuyển động trơn tru. hiệu quả xử lý cao, thô thấp và chính xác tốt.

3Vòng vít bóng lớp C3:
Do các tính năng bôi trơn tĩnh, tương tác ma sát có thể được giảm và có thể tăng độ cứng và độ chính xác định vị.

4Thiết bị sửa bánh nghiền loại cuộn (không cần thiết cho loạt CNC):

5Đường sắt dẫn đường:
- Thiết kế kết hợp đường ray V phẳng, để đảm bảo sự ổn định của mài.
Máy xổ tay:
Bề mặt tiếp xúc của đường ray hướng dẫn được giảm bởi hệ thống dầu bột và bôi trơn chính xác để đảm bảo độ chính xác cao và khả năng mòn của chuyển động trục.

6- Đầu trục:

Ba chuck hàm có thể được cài đặt, và có thể được kết hợp với thiết kế chuck làm việc khác nhau để tạo điều kiện cho việc nghiên cứu các mảnh khác nhau.Các trục nghiền có chức năng của trung tâm và chuyển động đồng thời, và người dùng có thể thực hiện chuyển đổi nhanh chóng trong gia công trên cùng và gia công treo móng (phụ kiện đặc biệt).


Mô tả thiết bị:

1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.


2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.


6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.

7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.

Thông số kỹ thuật:
