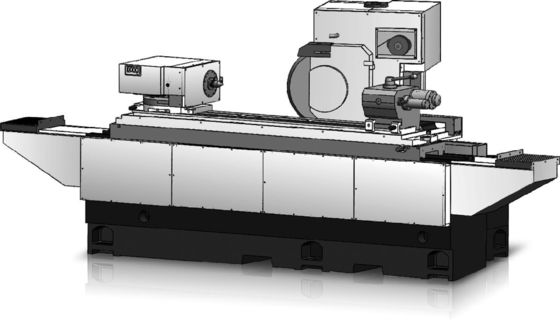

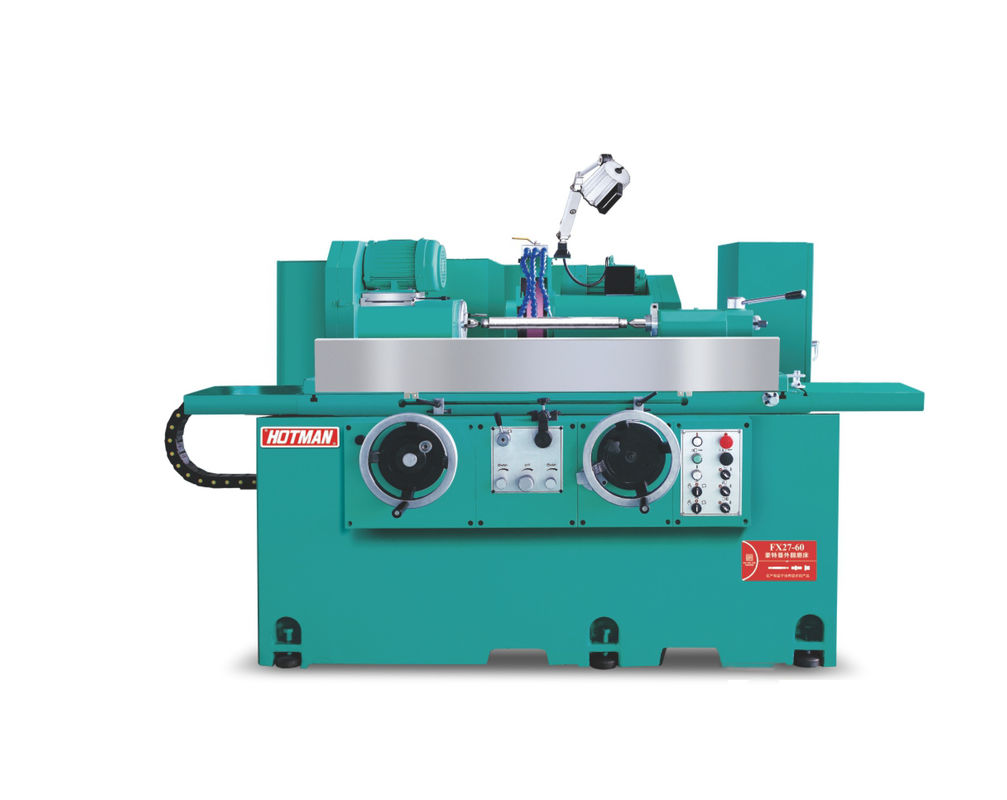

Máy nghiền bán tự động bên ngoài hình trụ với thiết bị đo diameter FX27-60

Hình nghiền máy nghiền hình trụ

Mô tả thiết bị:

1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.

2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động trò đùa đối thoại người-máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

5Các cấu hình tiêu chuẩn của trục bánh nghiền là phía sau bốn và phía sau hai cấu trúc vòng bi. cao độ chính xác động và tĩnh trục áp lực cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng năng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.

6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc

7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.

Thông số kỹ thuật:

A. Đường thẳng trong nghiền:

Sản xuất nhỏ, tự động cho ăn không có bộ đếm tia lửa, có thể có được sản xuất hàng loạt chất lượng mài tốt, thêm thiết bị đo đường kính bên ngoài tự động (phụ kiện đặc biệt),có thể cung cấp năng suất tốt nhất và hiệu ứng nghiền (mô hình CNC).

B. Sơn chéo:

Nạp liên tục tự động và bàn chạy bằng thủy lực cho phép mài chéo hiệu quả nhất của đối tượng làm việc.

C. Sơn cuối:

Loại bỏ nắp quay của đầu trục làm việc và thay thế nó bằng một chuck ba hoặc bốn móng vuốt. thay đổi vị trí của đầu vị trí để làm cho chuck quay,và cố định nó ở vị trí 90 ° để nghiền cuối.

D. Xẻ vai:

Khi đường kính bên ngoài của vật dụng làm việc và vai của nó được nghiền hoàn thành cùng một lúc,đối tượng làm việc được hỗ trợ bởi hai trung tâm trên cùng và bánh trượt được lắp đặt lại ở phía bên phải của đầu bánh trượt và xoay ở một góc để trượt.

E. Sơn nghiêng:

Đối tượng làm việc có thể được hỗ trợ bởi chuck hoặc hai trung tâm trên cùng, và bàn và đầu bánh nghiền có thể được xoay và điều chỉnh dễ dàng.

F. Xét đường kính bên trong:

Các phụ kiện nghiền đường kính bên trong (phụ kiện đặc biệt) Chiều kính bên trong nghiền, miễn là trục nghiền đường kính bên trong được kéo xuống và cố định ở vị trí nghiền có thể nghiền.

Thiết bị nghiền lỗ bên trong (không cần thiết):

Tốc độ quay Phạm vi đường kính bên trong Độ sâu tối đa

20,000rpm Φ25~45mm 100mm

30,000rpm Φ 12 ~ 25mm 60mm
