Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đường kính bánh mài: | 200-300mm | lỗ bánh mài: | 20-50mm |
|---|---|---|---|
| Công suất động cơ bánh mài: | 2-3KW | Tốc độ động cơ bánh mài: | 1400-3000 vòng/phút |
| Tốc độ bánh mài: | 3000-6000 vòng / phút | Vòng bi trục chính bánh mài: | mang độ chính xác cao |
| Máy xay làm mát trục trục: | làm mát không khí | Bôi trơn trục chính bánh mài: | dầu bôi trơn |
| Công suất động cơ trục chính bánh mài: | 2-3KW | Tốc độ động cơ trục chính của bánh mài: | 1400-3000 vòng/phút |
| Bảo vệ trục chính bánh mài: | bảo vệ tự động | Tốc độ trục chính của bánh mài: | 3000-6000 vòng / phút |
| Cấu trúc trục chính của bánh mài: | trục chính tích hợp | Chiều rộng bánh mài: | 20-50mm |
| Làm nổi bật: | Máy nghiền không trung tâm CNC chống mòn,Máy nghiền không trung tâm CNC 3KW,Máy nghiền không trung tâm đa chức năng |
||

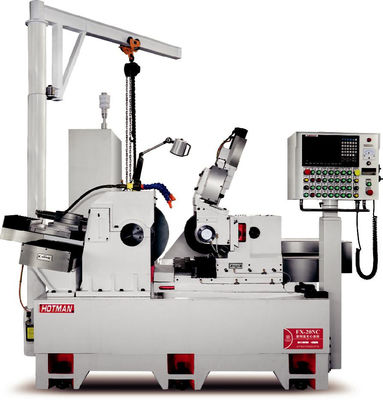

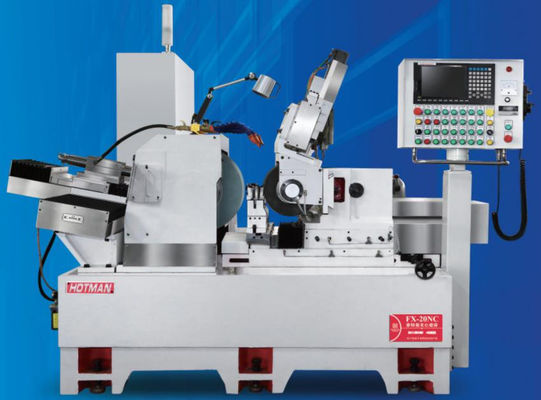

Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
Thông số kỹ thuật:
| Dự án | Đơn vị | Mô hình:FX32P-60CNC | |
|
Công suất chế biến
|
Chiều kính quay tối đa của bàn | mm | 320 |
|
Khoảng cách tối đa hai ngón tay |
mm | 600 | |
| Chiều kính nghiền tối đa | mm | 320 | |
| Trọng lượng tối đa giữa hai trái tim parietal | Kg ((b) | 60 (các công việc hàng đầu)/20 (chỉ có người làm việc) | |
| Kích thước của bánh nghiền (chiều kính × chiều rộng × khẩu độ) | mm | 455 × 38 ((32-50) × 127 | |
| Tốc độ bánh nghiền | rpm | 1650 | |
| Tốc độ tuyến tính tối đa của bánh nghiền | m/s | 40 ((bánh trượt tốc độ cao lên đến 65) | |
| Dầu đệm bánh xay | mm | Loại tự động | |
|
Đầu bánh nghiền |
góc cho ăn | Deg | 90 |
| Động cơ cho ăn | mm | 250 | |
| Trục X tốc độ di chuyển nhanh | m/min | 6 | |
| Lưu lượng tối thiểu về trục X | mm | 0.001 | |
|
Khung đầu |
Tốc độ xoắn | rpm | 50-500 |
| Hình dạng trục | Đồng thời hoặc trung tâm | ||
| Thông số kỹ thuật ngón tay | MT-4 | ||
|
Ghế sau |
Khoảng cách thiên văn tự động | mm | 40 |
| Thông số kỹ thuật ngón tay | MT-4 | ||
|
bàn làm việc |
Trục Z tốc độ di chuyển nhanh | m/min | 8 |
| Lưu lượng tối thiểu về trục z | mm | 0.001 | |
| Đi bộ tối đa | mm | 550 | |
| góc xoay | Deg | + 6/-9 | |
|
Động cơ |
Động cơ trục bánh xay | KW | 3.75/5.5 |
| Động cơ cấp x-axis (servo) | KW | 2.2 | |
| Động cơ cung cấp axis Z (servo) | KW | 2.2 | |
| Động cơ trục khung đầu | KW | 0.75 | |
| Động cơ bơm làm mát | KW | 0.75 | |
| Động cơ dầu bôi trơn | KW | 0.25*2 | |
| Động cơ bơm dầu đuôi | KW | 0.75 | |
|
Các loại khác |
Trọng lượng máy ròng | Kg | 3300 |
| Trọng lượng máy tổng | Kg | 3500 | |
| Kích thước bao bì (chiều dài * chiều rộng * chiều cao) | mm | 2800*2000*2000 | |
1Công cụ nghiền khuôn
2.Điều tốt nhất là mài mài các mảnh công việc có đường kính lớn
3.Điều chỉnh bánh xe trang bị phần
● Bánh xe điều chỉnh sử dụng trục loại vòng bi hỗ trợ kép, độ cứng cao và không cần bảo trì.
● Bánh xe điều chỉnh được điều khiển bởi động cơ servo 4,5Kw, với bộ giảm độ chính xác cao, điều chỉnh tốc độ không bước 0 ~ 250rpm.
● Cánh cát của bánh xe điều chỉnh được điều khiển bởi động cơ servo, và tốc độ trang bị được điều chỉnh mà không cần cột.
● Các nguồn cấp trên có thể được thay thế bởi một ổ servo (năm trục) theo nhu cầu
