Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đường kính bánh mài: | 200-500mm | Khả năng lặp lại trục chính của bánh mài: | 0,002mm |
|---|---|---|---|
| Lực ăn trục chính của bánh mài: | 2-20KN | Máy mài trục chính côn: | BT30/BT40/BT50 |
| Tốc độ bánh mài: | 20-100m/giây | Công suất động cơ bánh mài: | 2-20KW |
| Vòng bi trục chính bánh mài: | P4/P5 | Tốc độ trục chính của bánh mài: | 1000-3000 vòng / phút |
| Máy xay làm mát trục trục: | không khí/dầu | Độ chính xác cấp liệu trục chính của bánh mài: | 0,005mm |
| Khả năng lặp lại việc ăn trục chính của bánh mài: | 0,002mm | Tốc độ nạp trục chính của bánh mài: | 0-3000mm/phút |
| Công suất động cơ trục chính bánh mài: | 2-20KW | Độ chính xác định vị trục chính của bánh mài: | 0,005mm |
| Chiều rộng bánh mài: | 20-100mm | Kích thước gói máy: | 3100*2600*2000mm |
| Trọng lượng tổng: | 6500kg | ||
| Làm nổi bật: | Máy nghiền không trung tâm 2KW,Máy nghiền không trung tâm 20KW,Chế độ nghiền không trung tâm chính xác bền vững |
||

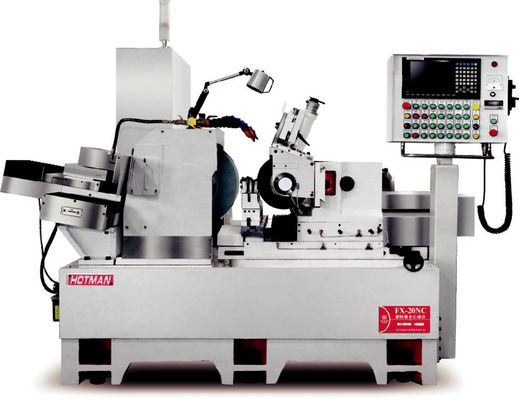

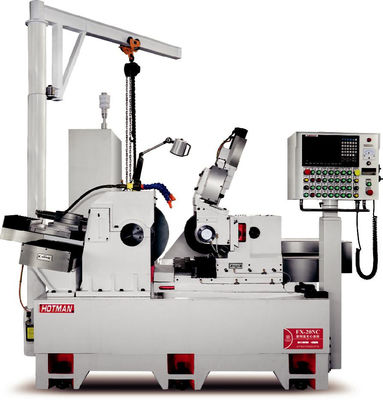

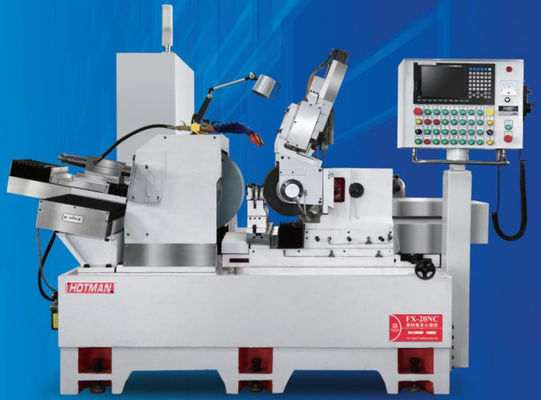

Máy nghiền không trung tâm CNC chính xác caoFX-20CNC-3
1. Super lực nghiền
2. Các trục bánh xe cát là trục chính thủy tĩnh
3.Máy nghiền đường kính lớn được ưa thích
● Thiết kế trung tâm trọng lực thấp, tăng sự ổn định mài, có thể đảm bảo độ chính xác của máy công cụ trong một thời gian dài.
● Quyền lực nghiền siêu, phù hợp hơn với việc chế biến mảnh công việc đường kính lớn, rút ngắn đáng kể thời gian chế biến.
● Nó rất phù hợp để lắp đặt thiết bị tự động như thao tác nâng nghiền / tự động cho ăn và nhận.
| Chiều kính bàn tiêu chuẩn | Ø1.0~60mm |
| Kích thước bánh xẻ (chiều kính bên ngoài * chiều rộng * đường kính bên trong) | Ø610*305*304.8 |
| Tốc độ bánh nghiền | 1100 vòng/phút |
Các bộ phận đệm bánh xay:
● Hệ thống sửa chữa cát áp dụng liên kết hai trục, với động cơ servo và ổ cuộn vít bóng, độ chính xác hình thành bánh nghiền cao, tốc độ trang bị nhanh.
● Bọc cuộn có thể nhanh chóng được thay thế với bút trượt một điểm để thực hiện các loại trượt bánh nghiền khác nhau
● Sơn thanh dài thép tungsten bằng cách dùng trượt và sửa chữa lẫn nhau, hiệu quả sửa chữa cát nhanh, bề mặt cắt bánh trượt phẳng,có thể làm cho bề mặt tiếp xúc bánh xay lớn hơn và đồng nhất hơn.
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
Cấu hình tiêu chuẩn của trục bánh nghiền là cấu trúc vòng bi phía sau bốn và phía sau hai. Trục áp suất động và tĩnh chính xác cao cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
Ghế đuôi được thiết kế để cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên của MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.
Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bằng hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, người máy đối thoại hoạt động ngốc, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
Hệ thống cấp bột bao gồm một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
Thông số kỹ thuật:
