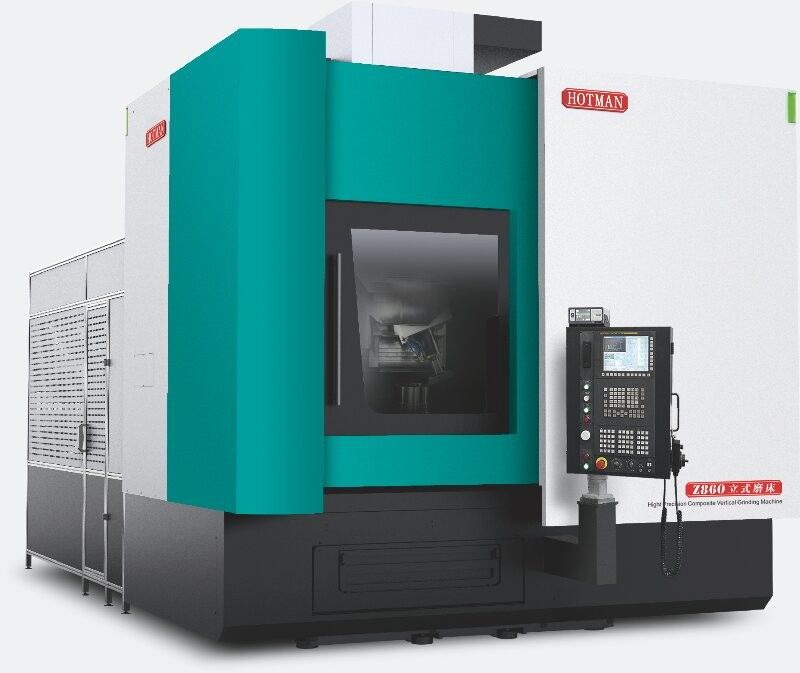

Z860 Thép 7.5KW máy nghiền dọc nước làm mát 3000r/min

Mô tả thiết bị:

1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.

2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.

6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.

7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.

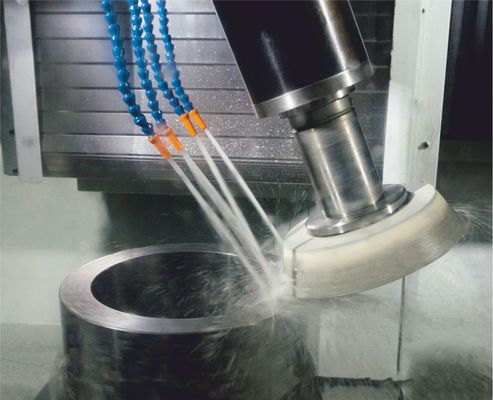

1Một khi kẹp có thể hoàn thành mài của lỗ bên trong, vòng tròn bên ngoài, nón và mặt cuối của các bộ phận

2Ứng dụng để chế biến đĩa / trục ngắn / tay áo / vòng và các bộ phận khác

Trục B: Tháp pháo định vị hai bánh:

Sơn đường kính bên trong / bên ngoài với vị trí 0 °,22.5 ° vị trí có thể được sử dụng để nghiền đường kính bên ngoài và bề mặt cuối hiệu quả.

Phản hồi thang đo lưới:

Trục X và trục Z được trang bị điều khiển phản hồi bằng cách sử dụng tay cầm lưới (trục Z là tùy chọn) để đạt được chế biến chính xác cao.

Thư viện bánh nghiền ATC:

Sáu bánh nghiền có đặc điểm kỹ thuật và hình dạng khác nhau được trang bị theo nhu cầu gia công.

hình dạng phức tạp, không cần thiết phải thay thế bánh trượt thường xuyên,có thể nhận ra trang bị tự động trực tuyến và bù kích thước.

Hệ thống quản lý nhiệt độ:

Trong chế biến hàng loạt liên tục, bạn có thể kiểm soát nhiệt độ của phần làm việc và cơ thể máy công cụ, để đạt được chế biến chính xác cao hơn.

Được sử dụng rộng rãi:

Các bộ phận máy móc làm việc chẳng hạn như vỏ spindle, các bộ phận máy móc kỹ thuật chẳng hạn như bánh xe cong, các bộ phận giảm như bánh xe hành tinh (đối với sản xuất năng lượng gió), các bộ phận động cơ biển CAM

Độ chính xác gia công:

Công suất xử lý:
