Máy nghiền hai trục Camshaft đa dụng chống mòn-J2

Máy nghiền hai trục Camshaft đa dụng chống mòn-J2
Máy nghiền hai trục Camshaft đa dụng chống mòn-J2

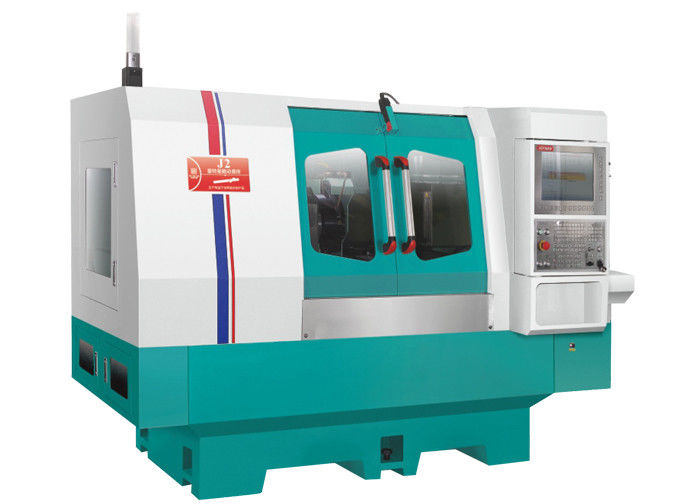

Hình ảnh lớn :  Máy nghiền hai trục Camshaft đa dụng chống mòn-J2

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HOTMAN
Chứng nhận: CE
Số mô hình: J2
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: RMB1/SET
chi tiết đóng gói: Sách gỗ
Thời gian giao hàng: 60 ngày
Điều khoản thanh toán: T/T
Khả năng cung cấp: 30
Chi tiết sản phẩm
Công suất động cơ bơm làm mát: 0,2-0,5 kW lỗ khoan bánh mài: 50-100mm
Đường kính bánh mài: 200-400mm Công suất động cơ bánh mài: 2-5 mã lực
Tốc độ bánh mài: 1000-2000 vòng/phút Chiều rộng bánh mài: 20-50 mm
Max. tối đa. Grinding Length Chiều dài mài: 200-300mm Max. Tối đa. workpiece weight trọng lượng phôi: 50-100kg
Kích thước tổng thể: 1000*1000*1500mm Công suất động cơ bảng: 0,2-0,5 kW
Tốc độ bảng: 0,1-0,5 m/phút Góc xoay bảng: 0-30°
Tốc độ xoay bảng: 0-10°/phút Loại: Máy mài trục cam
Trọng lượng: 1000-2000kg
Làm nổi bật:

Máy nghiền hai trục Camshaft

,

Máy nghiền trục Camshaft đa dụng

,

Máy nghiền Cam chống mòn

J2 Máy nghiền Camshaft

Đặc điểm:
1. CNC hai trục liên kết interpolation được áp dụng để kiểm soát hoàn toàn vòng lặp đóng phản hồi của bánh mì nghiền (trục X) và xoay mảnh (trục C),để đạt được mài chính xác hiệu quả của các mảnh làm việc trục nghiêng.
2. Vòng trượt bánh trượt, trục trượt chất lỏng tĩnh và tĩnh, trục trượt động cơ, độ cứng cao, tốc độ cao, rung động thấp, lực trượt cao.
3Tốc độ đường dây 70m/s.


(1) Trục trung tâm làm việc di động với bộ mã hóa Renishaw tích hợp.

(2) Khả năng tải chuck 150Nm

(3) Đặt bóng tiếp xúc góc chính xác

(4) Vòng tròn ≤1μm

(5) góc quay lớn

(6) Chất lỏng làm mát ở trung tâm

(7) Động bởi động cơ đồng bộ nam châm vĩnh viễn

(8) Chức năng dừng vị trí

Đầu làm việc cứng nhắc cao với trung tâm làm việc có thể di chuyển, được hỗ trợ bởi độ cứng nhắc cao và chính xác cao xích xích vòng bi bóng và vòng bi cuộn nón,mà làm cho trục ổn định nhất và độ cứng cực kỳ.
Chuck nón MT-4 được sử dụng trong trục, với một lỗ trung tâm φ24mm, nơi thiết bị căng của vật cố định có thể đi qua, cũng như chất lỏng làm mát.
Đầu công việc được điều khiển bởi một động cơ servo AC số Sodick, với tốc độ biến đổi. Các bộ phận không đều có thể được nghiền, do vị trí trục nhanh và chính xác, và trục X và trục C tương tác.

Mô tả thiết bị:

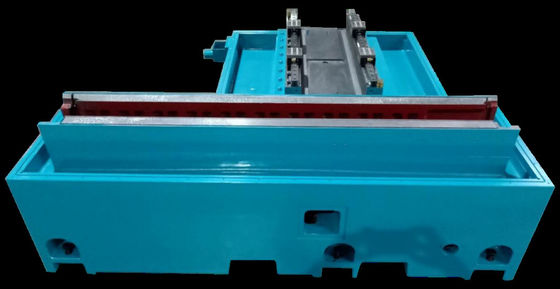

1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.


2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.


6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.

7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.

Thông số kỹ thuật:


Dự án Đơn vị Mô hình:FX32P-60CNC






Công suất chế biến



Chiều kính quay tối đa của bàn mm 320

Khoảng cách tối đa
hai ngón tay

mm 600
Chiều kính nghiền tối đa mm 320
Trọng lượng tối đa giữa hai trái tim parietal Kg ((b) 60 (các công việc hàng đầu)/20 (chỉ có người làm việc)
Kích thước của bánh nghiền (chiều kính × chiều rộng × khẩu độ) mm 455 × 38 ((32-50) × 127
Tốc độ bánh nghiền rpm 1650
Tốc độ tuyến tính tối đa của bánh nghiền m/s 40 ((bánh trượt tốc độ cao lên đến 65)
  Dầu đệm bánh xay mm Loại tự động


Đầu bánh nghiền

góc cho ăn Deg 90
Động cơ cho ăn mm 250
Trục X tốc độ di chuyển nhanh m/min 6
Lưu lượng tối thiểu về trục X mm 0.001



Khung đầu

Tốc độ xoắn rpm 50-500
Hình dạng trục   Đồng thời hoặc trung tâm
Thông số kỹ thuật ngón tay   MT-4



Ghế sau

Khoảng cách thiên văn tự động mm 40
Thông số kỹ thuật ngón tay   MT-4



bàn làm việc

Trục Z tốc độ di chuyển nhanh m/min 8
Lưu lượng tối thiểu về trục z mm 0.001
Đi bộ tối đa mm 550
góc xoay Deg + 6/-9


Động cơ

Động cơ trục bánh xay KW 3.75/5.5
Động cơ cấp x-axis (servo) KW 2.2
Động cơ cung cấp axis Z (servo) KW 2.2
Động cơ trục khung đầu KW 0.75
Động cơ bơm làm mát KW 0.75
Động cơ dầu bôi trơn KW 0.25*2
Động cơ bơm dầu đuôi KW 0.75


Các loại khác

Trọng lượng máy ròng Kg 3300
Trọng lượng máy tổng Kg 3500
Kích thước bao bì (chiều dài * chiều rộng * chiều cao) mm 2800*2000*2000
