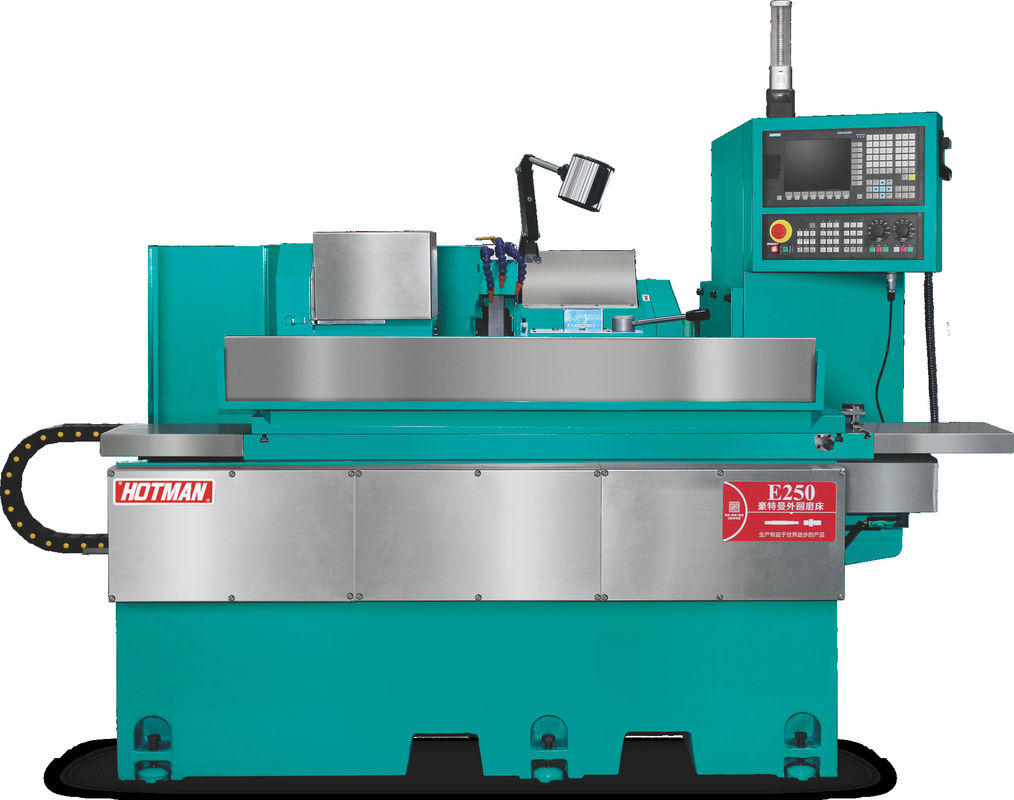

Hotman ổn định E250 máy nghiền hình trụ đa dụng 6000r / min

Máy CNC có độ chính xác cao E250


Mô tả thiết bị:

1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.


2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.


6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.

7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.

1. Tổng quan sản phẩm:

   Điểm	Sản phẩm	Mô hình	Số lượng	Thành phần giá
   	Máy nghiền trụ CNC chính xác cao (Trục X, trục Z)	E250		Xem danh sách giá kèm theo tiêu chuẩn

2. giới thiệu

   1)     2)   3)   4)     5)

   Sử dụng Đức Siemens 828D hệ thống CNC, nghiền giao diện người máy thân thiện đặc biệt, không có lập trình, chương trình xử lý tự động tạo ra. Được trang bị vòng tròn trượt chính xác cao, vít quả bóng chính xác. Hai trục servo drive tự động cho ăn, tự động trượt bánh xe, có thể đáp ứng tất cả các loại phân đoạn khác biệt, vòng cung tròn, bề mặt hình thành trượt, hệ thống bù tự động. Tất cả bề mặt trượt, bề mặt tiếp xúc và bề mặt hướng dẫn đều được làm bằng quy trình xẻo điểm nghiền bằng tay để đảm bảo sự ổn định lâu dài và độ chính xác cao của máy. Máy đúc được chọn nghiêm ngặt FC25 thép đúc tiên tiến, điều trị lão hóa, để đảm bảo nền tảng của máy công cụ Phần không biến dạng.

3. Các thông số kỹ thuật:

   	Số	Dự án	Đơn vị		Mô hình:	E250
   Công suất chế biến         Đầu bánh nghiền	1	Chiều kính quay tối đa của bàn	mm		250
   	2	Khoảng cách tối đa giữa hai ngón tay cái	mm ((in)		500
   	3	Chiều kính nghiền tối đa	mm ((in)		250
   	4	Trọng lượng tối đa giữa hai trái tim parietal	Kg ((b)		60 (顶心工作)/20 (只有工作头)
   	5	Kích thước của bánh nghiền (chiều kính × chiều rộng × khẩu độ)	mm ((in)		405×32~50×127
   	6	Tốc độ bánh nghiền	rpm		1570
   	7	Tốc độ tuyến tính tối đa của bánh nghiền	m/s		35
   	8	Dầu đệm bánh xay	mm ((in)		tự động
   	9	Lưu lượng tối thiểu về trục X	mm ((in)		0.001
   	10	góc cho ăn	Deg		90
   	11	Động cơ cho ăn	mm		250
   	12	Trục X tốc độ di chuyển nhanh	mm/min		0-10000
   Khung đầu	13	Tốc độ xoắn	rpm		50-500
   	14	Hình dạng trục			Đồng thời hoặc trung tâm
   	15	Thông số kỹ thuật ngón tay			MT-4
   Khung sau	16	Khoảng cách thiên văn tự động (loại thủy lực)	mm		40
   	17	Thông số kỹ thuật ngón tay			MT-4
   	18	Chế độ hoạt động			Hướng dẫn
   bàn làm việc	19	Trục Z tốc độ di chuyển nhanh	m/min		0-20000
   	20	Lưu lượng tối thiểu về trục z	mm		0.001
   	21	Đi bộ tối đa	mm		550
   	22	góc xoay	Deg		+6/-9
   Động cơ	23	Động cơ trục bánh xay	KW		3.75/5.5
   	24	Động cơ cấp x-axis (servo)	KW		2.2
   	25	Động cơ cung cấp axis Z (servo)	KW		2.2
   	26	Động cơ trục khung đầu	KW		0.75
   	27	Động cơ bơm làm mát	KW		0.75
   	28	Động cơ dầu bôi trơn	KW		1/4*2
   	29	Động cơ bơm dầu đuôi (Special)	KW		0.75
   Các loại khác	30	X/Z axis guide/lead screw lubricating oil dầu bôi trơn			MOBIL#1409 hoặc ISO VG68
   	31	Trọng lượng máy ròng	Kg		约 3200
   	32	Trọng lượng máy tổng	Kg		约 3400
   	33	Kích thước bao bì (chiều dài * chiều rộng * chiều cao)	mm		2800*2000*2000
