Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đá mài: | Kim cương | Đường kính bánh mài: | 200mm |
|---|---|---|---|
| Vòng bi động cơ bánh mài: | NSK | Phương pháp làm mát động cơ bánh mài: | làm mát không khí |
| mài bánh xe động cơ hiện tại: | 3.5A | Tần số động cơ bánh mài: | 50HZ |
| Lớp cách nhiệt động cơ bánh mài: | F | Độ ồn của động cơ bánh mài: | 75dB(A) |
| Công suất động cơ bánh mài: | 2.2KW | Mức độ bảo vệ động cơ bánh mài: | IP54 |
| Tốc độ động cơ bánh mài: | 1400 vòng / phút | điện áp động cơ bánh mài: | 380v |
| Động cơ bánh mài Nhiệt độ làm việc: | -20℃~+40℃ | Tốc độ bánh mài: | 3000RPM |
| Loại: | Máy mài trục cam | ||
| Làm nổi bật: | Máy nghiền trục trục 380V,Máy nghiền Camshaft 50Hz,Máy nghiền Cam chống ăn mòn |
||

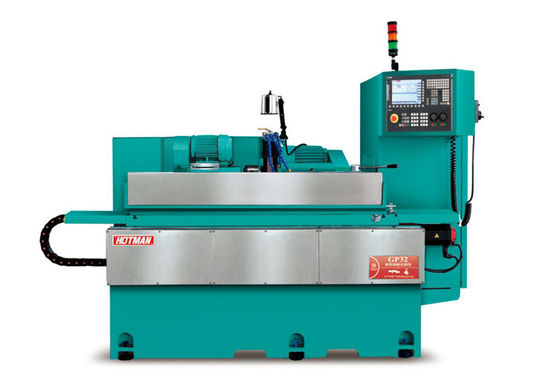

Máy nghiền trục cam GP32
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
| dự án | tham số |
| Phạm vi làm việc | |
| Chiều cao trung tâm | 210mm |
| Độ kính quay tối đa | Φ400mm |
| Chiều kính nghiền tối đa | Φ400mm |
| Chiều dài nghiền giữa hai đầu | 600mm |
| Chuyển bàn (loại 600) | +6°/-9° |
| Lối chịu tối đa giữa hai đỉnh | 60kg<两顶尖> |
| Máy giữ bánh xay | |
| Phạm vi góc có thể xoay (bộ tay) | ± 15° |
| Loại trục bánh xay |
Trục chính của bánh nghiền động và tĩnh (tiêu chuẩn với làm mát dầu) |
| Phạm vi tốc độ của trục bánh nghiền | 1650/1850/2100rpm |
|
Kích thước bánh trượt tiêu chuẩn (φ × W × B) |
Φ450×20-50×127mm |
|
Kích thước bánh nghiền đặc biệt (φ × W × B) |
Φ510×15-50×203mm |
|
Điện lực động cơ trục bánh xay |
3.75KW/5.5KW |
|
Tốc độ tuyến tính tối đa của bánh nghiền |
45m/s |
|
Chế độ làm mát trục bánh nghiền |
dầu lạnh |
| Khung đầu máy dẫn trực tiếp | |
|
Chuỗi tốc độ điều chỉnh tốc độ không bước |
0-600rpm |
| Taper of spindle conical hole (Taper của lỗ trục trục trục) | MT-4 |
| Mô hình áo khoác adapter công cụ | MT-4 |
|
Phạm vi góc quay của khung đầu đồ đạc |
+15°/-15° |
|
Trọng lượng tối đa của máy cầm (với công cụ) |
150Nm |
|
Công suất động cơ đồng bộ nam châm vĩnh viễn (S1-100%/KW) |
3KW |
|
Động lực đầu ra định số liên tục (S1-100%/A) |
47.8Nm |
| Thương hiệu mã hóa | |
| Chế độ làm mát trục | nước mát |
|
Độ chính xác định vị trí lặp đi lặp lại của vòng quay khung đầu |
±2 arcsec |
| Runout lỗ coni cuối trục | ≤0.001 |
| Vòng trục đầu trục trục | ≤0.002 |
| Độ cứng trục (N/um) | ≥ 500 |
| Độ cứng quang (N/um) | ≥ 400 |
| Chế độ di chuyển khung đầu | Tiêu chuẩn nổi khí bằng tay |
| Ghế sau | |
| Chiều kính tay áo | Φ50mm |
| Vòng tay áo | 40mm |
| Môn Morse cong | MT-4 |
| Chế độ di chuyển đuôi | Tiêu chuẩn nổi khí bằng tay |
| Lưu lượng tay cầm bánh xe - trục X (động cơ tuyến tính) | Lưu lượng tay cầm bánh xe - trục X (động cơ tuyến tính) |
| Tốc độ chạy tối đa của trục X | 300mm |
| Động lực tối đa của động cơ tuyến tính trục X | 1660-3060N |
| Trình gia tốc động cơ tuyến tính trục X | ≤ 0,2G |
| Tốc độ cấp tối đa trên trục X | 15m/min |
|
Lưu lượng HPG tối thiểu (bánh xe tay điện tử) |
0.0001mm |
| Lượng thức ăn tối thiểu có thể lập trình | 0.0001mm |
|
Độ phân giải tối thiểu của tay cầm lưới gia tăng Heideham |
0.0001mm |
| Độ chính xác vị trí nguồn vào trục X | ≤ 0,0016mm |
|
Độ chính xác định vị trí lặp đi lặp lại của đường x |
≤ 0,0014mm |
