Thông tin chi tiết sản phẩm:
Thanh toán:
|
| lỗ khoan bánh mài: | 20 mm | Đường kính bánh mài: | 200mm |
|---|---|---|---|
| Phương pháp làm mát động cơ bánh mài: | làm mát không khí | mài bánh xe động cơ hiện tại: | 7.5A |
| Tần số động cơ bánh mài: | 50HZ | Lớp cách nhiệt động cơ bánh mài: | F |
| Công suất động cơ bánh mài: | 1,5KW | Mức độ bảo vệ động cơ bánh mài: | IP54 |
| Tốc độ động cơ bánh mài: | 1400 vòng / phút | điện áp động cơ bánh mài: | 380v |
| Độ ẩm làm việc của động cơ bánh mài: | ≤85% | Động cơ bánh mài Nhiệt độ làm việc: | 0-40oC |
| Tốc độ bánh mài: | 3000RPM | Chiều rộng bánh mài: | 20 mm |
| Mô hình: | Máy mài bước xuống | ||
| Làm nổi bật: | HOTMAN bước xuống máy nghiền,Bề mặt bước xuống máy nghiền,Máy nghiền bề mặt chính xác đường kính 20mm |
||

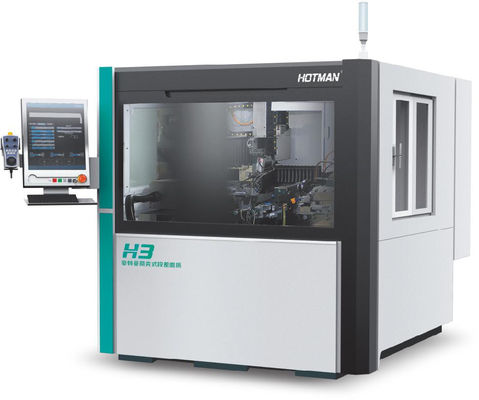

Bước xuống Máy nghiền H3
Mô tả thiết bị:
1Cơ thể và các thành phần của máy nghiền Step Down được đúc bằng sắt đúc hạng cao Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.Các thành phần được xử lý bởi YASDA, MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động trò đùa đối thoại người-máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là phía sau bốn và phía sau hai cấu trúc vòng bi. cao độ chính xác động và tĩnh trục áp lực cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng năng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.

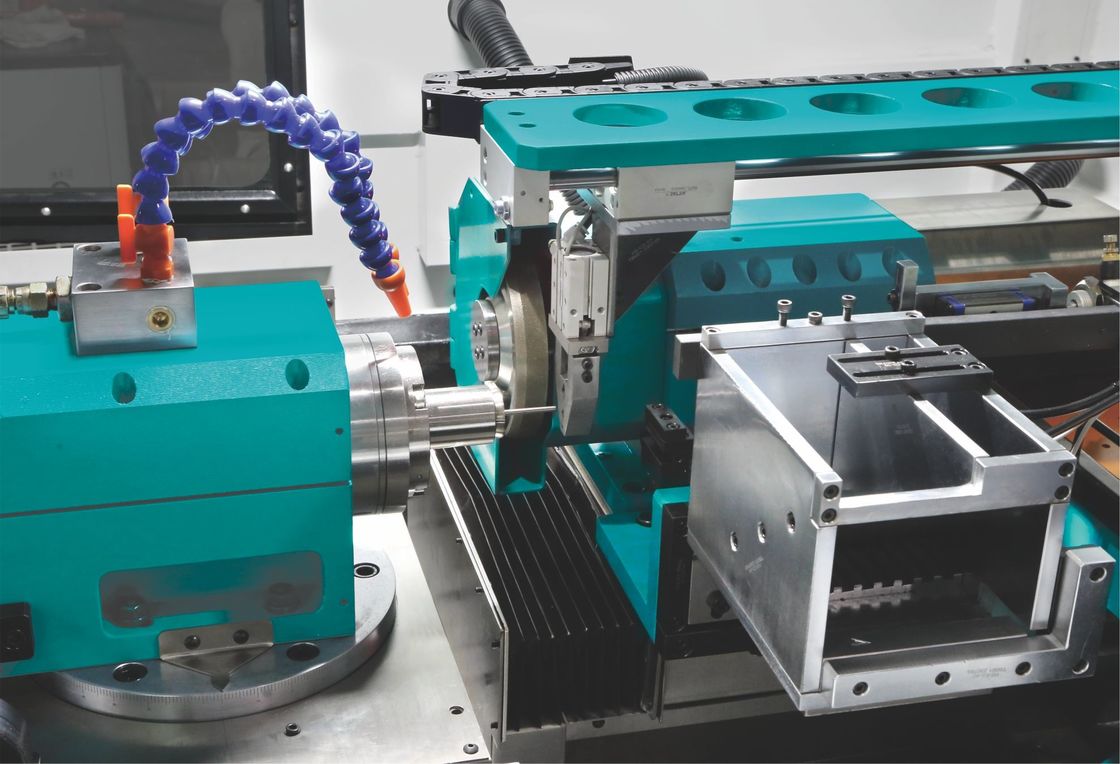

1Chế độ nghiền mảnh: nghiền lõi, bánh nghiền thô góc là 11 độ, bánh nghiền mịn là 90 độ, A là bánh nghiền thô, B là bánh nghiền mịn.
2. Beat: bộ điều khiển tự động cấp, nhận và hoàn thành một nguồn cấp.
3Thời gian nghiền: Từ nghiền Φ4 đến hình thành mảnh, thời gian nghiền là 65 giây một, tốc độ có thể điều chỉnh, và tốc độ được điều chỉnh theo tình huống thực tế.
4Phạm vi đường kính của mảnh nghiền: 0.05-20.0mm.
5. Chiều dài của phần làm việc nghiền: tối đa 200mm.
6. chế độ xoay trục đầu làm việc: cố định
7. Tốc độ quay của trục đầu làm việc: 0 -- 2000rpm
Không, không. | Điểm | Đơn vị | Mô hình: H3 | |
| 1 | Phạm vi đường kính kẹp phần | mm | 0.5-20 | |
| 2 | Phạm vi đường kính mài phần | mm | 0.05-20 | |
| 3 | Chiều dài bấm / nghiền phần, tối đa | mm | 300/200 | |
| 4 | Điều phối điều khiển (cục CNC-4) | ANCA-X/Y/Z/Z′ | ||
| 5 | Điều phối xử lý bộ phận (cục CNC-3) | ANCA-U/V/W | ||
| 6 |
Sơn thô | Kích thước bánh xe (trường kính bên ngoài X chiều rộng X đường kính lỗ) | mm | 250×20×31.75 |
| 7 | Tốc độ quay của trục (điện) | rpm | 0~9000 | |
| 8 | Tốc độ tuyến tính của bánh xe, tối đa | m/s | 90 | |
| 9 | Sức mạnh của trục | KW | 18.5 / 22 / 30 | |
| 10 | Sơn mịn | Kích thước bánh xe (trường kính bên ngoài X chiều rộng X đường kính lỗ) | mm | 150 x 20 x 31.75 |
| 11 | Tốc độ quay của trục (điện) | rpm | 0~12000 | |
| 12 | Tốc độ tuyến tính của bánh xe, tối đa | m/s | 90 | |
| 13 | Sức mạnh của trục | KW | 3.5/8.5 | |
| 14 | Độ phân giải cấp x/y/z/z′ trục | mm | 0.001 | |
| 15 | Di chuyển trục X (bánh trượt thô) | mm | 73 | |
| 16 | Di chuyển trục Y (bánh trượt mịn) | mm | 40 | |
| 17 | Hành trình trục Z (những người đứng đầu) | mm | 374 | |
| 18 | Hành trình của trục Z (the 4thtrục) | mm | 52 | |
| 19 | Động cơ phụ trợ trục X/Y/Z/Z′ | KW | 2.0 | |
| 20 | Động cơ trục đầu | KW | 1.0 | |
| 21 | Tốc độ xoắn của đầu vật | rpm | 0-3000 | |
| 22 | Động cơ bơm thủy lực | KW | 0.25 | |
| 23 | Phương pháp xoay trục đầu | Chắc chắn | ||
| 24 | Phương pháp định vị bộ phận | Ở phía trước. | ||
| 25 | Sức mạnh của động cơ máy chủ robot trục U/V/W | KW | 1.0 | |
| 26 | Kích thước bể chứa chất lỏng nghiền | mm | 300*300*1000 | |
| 27 | Trọng lượng tổng của máy (khoảng) | Kg | 5000 | |
| 28 | Kích thước bên ngoài máy (chiều dài X chiều rộng X chiều cao) | mm | 2390*2752*2050 | |
