Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đường kính bánh mài: | 200mm | Góc lỗ bánh mài: | 45° |
|---|---|---|---|
| Độ sâu lỗ bánh mài: | 20 mm | Đường kính lỗ đá mài: | 20 mm |
| Khoảng cách lỗ bánh mài: | 50mm | Số lỗ bánh mài: | 4 |
| Khoảng cách lỗ bánh mài: | 50mm | Vật liệu đá mài: | Kim cương |
| Kích thước bánh mài: | 200mm | Tốc độ bánh mài: | 1400 vòng / phút |
| Độ dày bánh mài: | 20 mm | Sự tiêu thụ năng lượng: | 2.2KW |
| Nguồn năng lượng: | Điện | Loại: | Máy mài hình trụ |
| Điện áp: | 380v | ||
| Làm nổi bật: | Máy nghiền điện hình trụ,Máy nghiền hình trụ 380V,Các loại nghiền hình trụ đa chức năng |
||

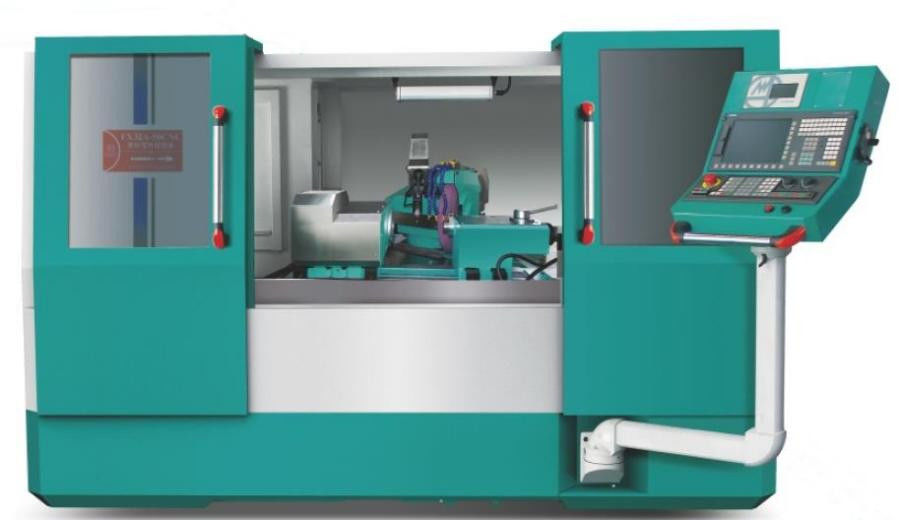

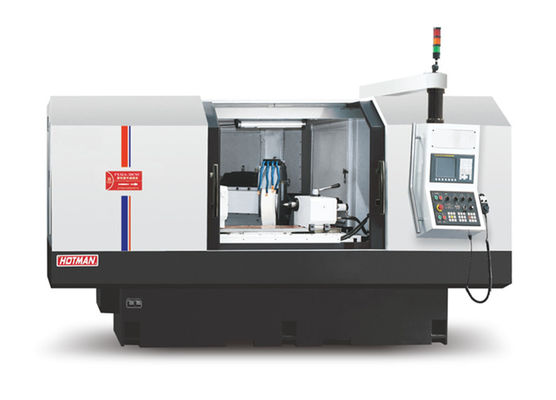

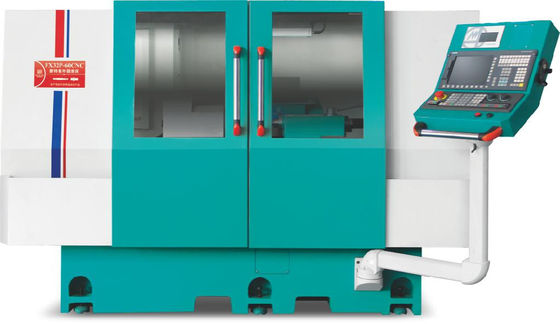

Máy CNC hình trụ chính xác cao FX32A-35CNC
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
Thông số kỹ thuật:
| Dự án | Đơn vị | Mô hình:FX32A-35CNC | |
|
Công suất chế biến
|
Chiều kính quay tối đa của bàn |
mm | 320 |
|
Khoảng cách tối đa giữa hai ngón tay cái |
mm | 250 | |
|
Chiều kính nghiền tối đa |
mm | 320 | |
|
Trọng lượng tối đa giữa hai trái tim parietal |
Kg | 60 (trên trung tâm) 20 (đầu làm việc) | |
|
Kích thước của bánh nghiền (chiều kính × chiều rộng × khẩu độ) |
mm | 450×50×127 | |
| Tốc độ bánh nghiền | rpm | 1650 | |
|
Tốc độ tuyến tính tối đa của bánh nghiền |
m/s | 35 | |
|
Hệ thống điều khiển
|
Máy điều khiển | Siemens | |
|
Đầu bánh nghiền |
góc cho ăn | Deg | 60 |
|
Trục X tốc độ di chuyển nhanh |
m/min | 6 | |
| Động cơ cho ăn | mm | 260 | |
|
Đơn vị thiết lập trục X tối thiểu |
mm | 0.001 | |
|
Khung đầu |
Tốc độ xoắn | rpm | 50-500 |
| Hình dạng trục | Đồng thời hoặc trung tâm | ||
| Thông số kỹ thuật ngón tay | MT-4 | ||
|
Ghế sau |
Khoảng cách thiên văn tự động |
mm | 40 |
| 顶针规格/Thimble thông số kỹ thuật | MT-4 | ||
|
bàn làm việc |
Trục Z tốc độ di chuyển nhanh |
m/min | 8 |
|
Lưu lượng tối thiểu về trục z |
mm | 0.001 | |
| Đi bộ tối đa | 600 | ||
| góc xoay | Deg | +6/-9 | |
|
Động cơ |
Động cơ trục bánh xay |
Kw | 5.5 |
| Động cơ cấp x-axis | Kw | 2.2 | |
| Động cơ cung cấp axis Z | Kw | 2.2 | |
| Động cơ trục khung đầu | Kw | 1.5 | |
| Động cơ bơm làm mát | Kw | 0.18 | |
| Động cơ bơm dầu đuôi | Kw | 0.75 | |
| Dầu bôi trơn | Kw | 0.1 | |
|
Độ chính xác tiêu chuẩn |
Độ tròn | mm | 0.0015 |
| Độ hình trụ | mm | 0.003 | |
| Sự thẳng đứng | mm | 0.003 | |
| Độ chính xác vị trí trục X | mm | 0.003 | |
| Độ chính xác vị trí trục Z | mm | 0.004 | |
|
Độ chính xác định vị liên tục về trục X |
mm | 0.002 | |
|
Độ chính xác định vị lặp lại trục Z |
mm | 0.002 | |
| Độ thô | mm | ≤Ra0.25 | |
|
Các loại khác |
Trọng lượng máy ròng | Kg | 5000 |
| Trọng lượng máy tổng | Kg | 6000 | |
|
Kích thước bao bì (chiều dài * chiều rộng * chiều cao) |
mm | 3500 × 3000 × 2000 | |
