Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Trọng lượng: | 1200kg | Động cơ nạp bàn: | 0,75KW |
|---|---|---|---|
| bàn du lịch: | 400x180mm | Động cơ bơm chất làm mát: | 0.04kw |
| Max. Tối đa. Distance from Table Surface to Spindle Center Khoảng cách từ bề: | 400mm | Max. Tối đa. Grinding Height Chiều cao mài: | 180mm |
| lỗ khoan bánh mài: | 20 mm | Max. tối đa. Grinding Length Chiều dài mài: | 400mm |
| Làm nổi bật: | Máy nghiền thẳng đứng,Máy nghiền phổ quát đa chức năng,Máy nghiền thẳng đứng CNC bền |
||
Máy nghiền phổ quát là một đơn vị nghiền phổ quát cung cấp một loạt các ứng dụng nghiền với chi phí cạnh tranh.một chiều rộng nghiền tối đa 180mm, một máy ăn bàn 0,75kw, một bàn đi 400x180mm, và một kích thước bàn 400x180mm.và xây dựng đáng tin cậyVới việc cài đặt và vận hành dễ dàng, nó là máy nghiền hoàn hảo cho nhiều nhu cầu nghiền.Cơ chế nghiền phổ biến của nó cho phép nó đáp ứng các yêu cầu của các ngành công nghiệp và ứng dụng khác nhau với độ chính xác của nó, độ chính xác và hiệu quả. Nó được khuyến cáo cao vì tính linh hoạt, đáng tin cậy và hiệu quả chi phí.
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

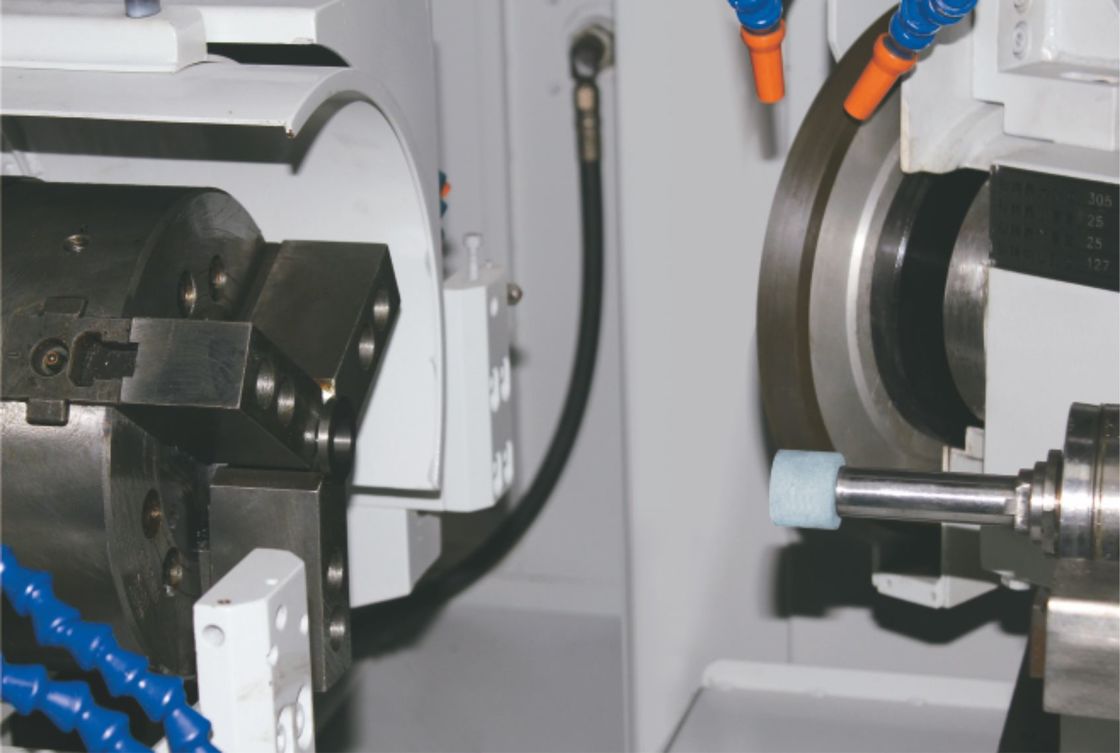

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động trò đùa đối thoại người-máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là phía sau bốn và phía sau hai cấu trúc vòng bi. cao độ chính xác động và tĩnh trục áp lực cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng năng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
| Tài sản | Giá trị |
|---|---|
| Thiết bị nghiền phổ quát | Máy nghiền phổ quát |
| Tốc độ bánh xay | 2800r/min |
| Động cơ cho ăn trên bàn | 0.75kw |
| Động cơ bơm chất làm mát | 0.04kw |
| Chọc bánh mài | 20mm |
| Chiều rộng của bánh xay | 20mm |
| Max. Khoảng cách từ bề mặt bàn đến trung tâm trục | 400mm |
| Chiều kính bánh xay | 200mm |
| Chuyến đi trên bàn | 400x180mm |
| Tối cao nghiền | 180mm |
| Max. Độ rộng nghiền | 180mm |
| Dự án | Đơn vị | Mô hình:FX32P-60CNC | |
|
Công suất chế biến
|
Chiều kính quay tối đa của bàn | mm | 320 |
|
Khoảng cách tối đa hai ngón tay |
mm | 600 | |
| Chiều kính nghiền tối đa | mm | 320 | |
| Trọng lượng tối đa giữa hai trái tim parietal | Kg ((b) | 60 (các công việc hàng đầu)/20 (chỉ có người làm việc) | |
| Kích thước của bánh nghiền (chiều kính × chiều rộng × khẩu độ) | mm | 455 × 38 ((32-50) × 127 | |
| Tốc độ bánh nghiền | rpm | 1650 | |
| Tốc độ tuyến tính tối đa của bánh nghiền | m/s | 40 ((bánh trượt tốc độ cao lên đến 65) | |
| Dầu đệm bánh xay | mm | Loại tự động | |
|
Đầu bánh nghiền |
góc cho ăn | Deg | 90 |
| Động cơ cho ăn | mm | 250 | |
| Trục X tốc độ di chuyển nhanh | m/min | 6 | |
| Lưu lượng tối thiểu về trục X | mm | 0.001 | |
|
Khung đầu |
Tốc độ xoắn | rpm | 50-500 |
| Hình dạng trục | Đồng thời hoặc trung tâm | ||
| Thông số kỹ thuật ngón tay | MT-4 | ||
|
Ghế sau |
Khoảng cách thiên văn tự động | mm | 40 |
| Thông số kỹ thuật ngón tay | MT-4 | ||
|
bàn làm việc |
Trục Z tốc độ di chuyển nhanh | m/min | 8 |
| Lưu lượng tối thiểu về trục z | mm | 0.001 | |
| Đi bộ tối đa | mm | 550 | |
| góc xoay | Deg | + 6/-9 | |
|
Động cơ |
Động cơ trục bánh xay | KW | 3.75/5.5 |
| Động cơ cấp x-axis (servo) | KW | 2.2 | |
| Động cơ cung cấp axis Z (servo) | KW | 2.2 | |
| Động cơ trục khung đầu | KW | 0.75 | |
| Động cơ bơm làm mát | KW | 0.75 | |
| Động cơ dầu bôi trơn | KW | 0.25*2 | |
| Động cơ bơm dầu đuôi | KW | 0.75 | |
|
Các loại khác |
Trọng lượng máy ròng | Kg | 3300 |
| Trọng lượng máy tổng | Kg | 3500 | |
| Kích thước bao bì (chiều dài * chiều rộng * chiều cao) | mm | 2800*2000*2000 | |

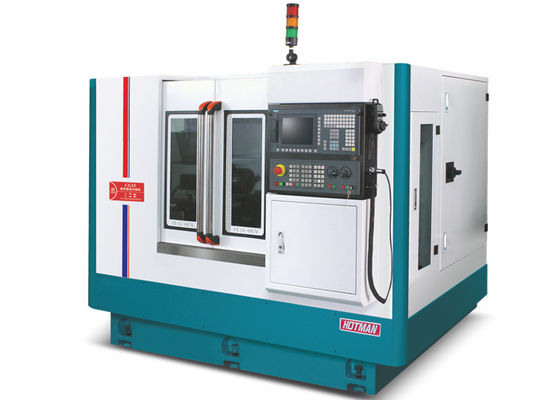

Máy nghiền phổ quát CG15 của HOTMAN được thiết kế để cung cấp cho người dùng một công cụ, thiết bị, thiết bị hoặc thiết bị nghiền phổ quát.Khoảng cách tối đa 400 mm từ bề mặt bàn đến trung tâm trục, tốc độ bánh nghiền 2800r / min, chiều cao nghiền tối đa 180mm, và đường kính bánh nghiền 200mm.nó là sự lựa chọn hoàn hảo cho các nhiệm vụ nghiền và đánh bóng trong nhiều ngành công nghiệp.
Máy nghiền HOTMAN CG15 phổ quát dễ sử dụng và có độ chính xác cao. Nó phù hợp với nghiền các vật liệu khác nhau, chẳng hạn như thép, nhôm, đồng, đồng, thép công cụ,và hợp kim. Nó cũng phù hợp với các nhiệm vụ mài chính xác, chẳng hạn như vis gia công, lăn, rèn và khoan. Nó cũng hoàn hảo cho mài bề mặt hình trụ bên trong và bên ngoài,cũng như bề mặt phẳng.
Nhờ mức độ tiếng ồn và rung động thấp của nó, máy nghiền HoTMAN CG15 là lý tưởng để sử dụng trong môi trường công nghiệp.Nó có một thiết kế chống bụi và một hệ thống truyền động hiệu quả cao để cải thiện an toàn và năng suấtVới điều khiển chính xác và khả năng nghiền chính xác cao, nó hoàn hảo cho một loạt các nhiệm vụ nghiền, từ nghiền chính xác đến nghiền thô.
Máy nghiền HOTMAN CG15 là một công cụ đáng tin cậy và linh hoạt có thể được sử dụng cho một loạt các nhiệm vụ nghiền.Thiết kế và hiệu suất vượt trội của nó làm cho nó là sự lựa chọn hoàn hảo cho bất kỳ công việc nghiềnCho dù bạn cần sơn và đánh bóng thép, nhôm, đồng, đồng, thép công cụ, hoặc hợp kim, máy sơn toàn cầu HOTMAN CG15 là sự lựa chọn hoàn hảo.
Chúng tôi cung cấp hỗ trợ kỹ thuật chuyên nghiệp và dịch vụ cho máy nghiền phổ quát của chúng tôi.
Chúng tôi cung cấp tư vấn trực tuyến miễn phí để thiết lập và tối ưu hóa máy của bạn, và bất kỳ vấn đề kỹ thuật nào khác mà bạn có thể có.Chúng tôi cũng cung cấp từ xa và tại chỗ chẩn đoán và sửa chữa dịch vụ cho máy của bạn.
