Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Độ chính xác cân bằng bánh mài: | 2g | Hướng cân bằng bánh mài: | CW/CCW |
|---|---|---|---|
| Lớp cân bằng bánh mài: | G2.5-G6.3 | Máy cân bằng bánh mài: | tự động/thủ công |
| Phương pháp cân bằng bánh mài: | Tĩnh/Động | Tốc độ cân bằng bánh mài: | ≥200 vòng/phút |
| Đường kính bánh mài: | 200-500mm | đá mài đá mài: | 80-400 |
| Độ cứng bánh mài: | HV60-HV90 | Vật liệu đá mài: | Oxit nhôm |
| Công suất động cơ bánh mài: | 2-7,5KW | Tốc độ bánh mài: | 1000-3000 vòng / phút |
| Tốc độ bề mặt bánh mài: | 20-50m/giây | Chiều rộng bánh mài: | 100-200mm |
| Làm nổi bật: | Máy nghiền không trung tâm tĩnh,Máy nghiền không trung tâm động,Máy nghiền không trung tâm bên trong ổn định |
||

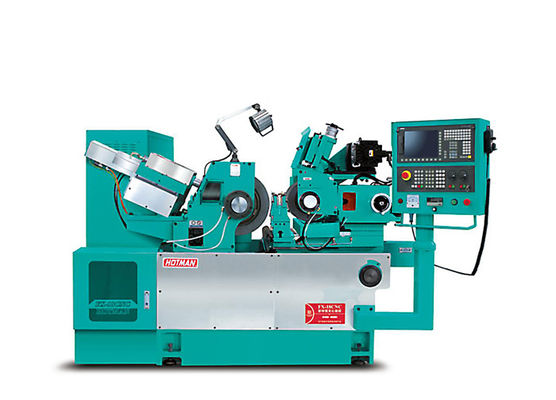

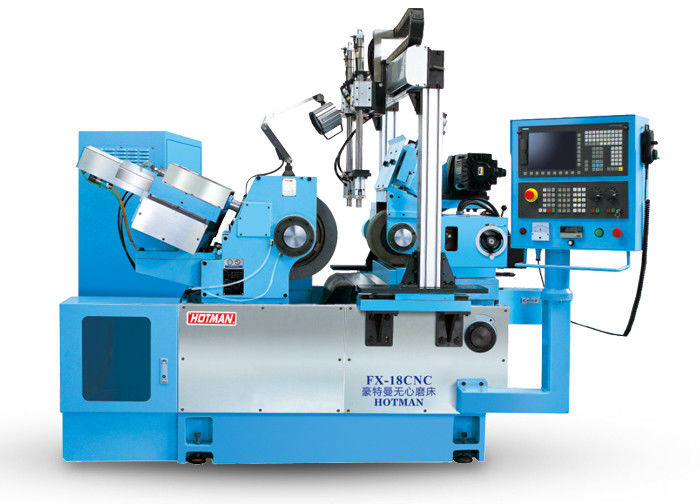

Máy nghiền không trung tâm nội bộ ổn định thủy lực tĩnh động FX-18CNC
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động trò đùa đối thoại người-máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là phía sau bốn và phía sau hai cấu trúc vòng bi. cao độ chính xác động và tĩnh trục áp lực cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng năng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
|
Không, không. |
Điểm |
Đơn vị |
Mô hình FX-18CNC-3 |
|
1 |
Chiều kính mài |
mm | Φ 1-60 |
|
2 |
Kích thước bánh nghiền (OD*W*ID) |
mm | Φ455x205xΦ228.6 |
|
3 |
Kích thước bánh xe điều chỉnh (OD*W*ID) |
mm | Φ255x205xΦ111.2 |
|
4 |
Tốc độ quay của trục bánh nghiền |
RPM | 1470 |
|
5 |
Điều chỉnh tốc độ xoắn của bánh xe |
RPM | 0-250 |
|
6 |
Động cơ trục bánh xay |
KW | 11 |
|
7 |
Máy điều chỉnh bánh xe xoắn ốc |
KW | 3 |
|
8 |
Động cơ phụ cấp |
KW | 2.4 |
|
9 |
Động cơ phục vụ |
KW | 1.0*2 |
|
10 |
Động cơ bơm thủy lực |
KW | 0.75 |
|
11 |
Động cơ bơm làm mát |
KW | 0.37 |
|
12 |
Đánh xe điều chỉnh, động cơ cầm tay |
mm |
3.5/rev., 0.05/g. |
|
13 |
Điều chỉnh bánh tay xoay mịn |
mm |
0.1/rev., 0.001/g. |
|
14 |
Vòng tay cho bàn làm việc |
mm | tối thiểu cho ăn |
|
15 |
Bàn làm việc bánh tay xoay mịn |
mm |
0.2/rev., 0.001/g. |
|
16 |
Lốp tay ăn bằng cách đeo |
mm |
2/ rev., 0.01 / gram. |
|
17 |
góc nghiêng của bánh điều chỉnh |
Deg | +5° - 3° |
|
18 |
góc quay của bánh xe điều chỉnh |
Deg | ± 5° |
|
19 |
Kích thước máy (L*W*H) |
mm | 2450×1400×1700 |
|
20 |
Trọng lượng máy | KG | khoảng 3200 |
Các thông số kỹ thuật Hotman (Đánh xe nghiền phụ thuộc vào vật liệu của bộ phận)
|
Không, không. |
Phương pháp nghiền |
Phần |
Độ tròn |
Độ thô |
| 1 |
Thông qua nghiền |
Phần tiêu chuẩn |
≤ 0,001mm | ≤Ra0.1 |
| 2 |
Trong nghiền ((Press) |
Phần tiêu chuẩn |
≤ 0,002mm | ≤Ra0.2 |
