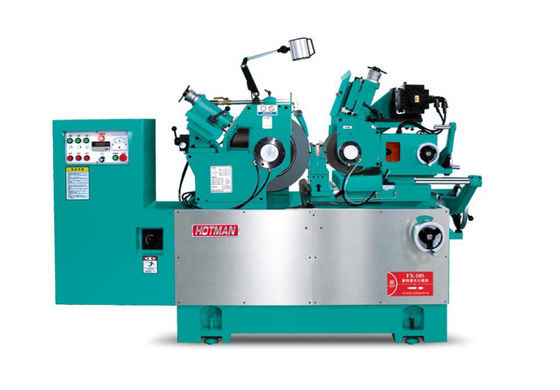

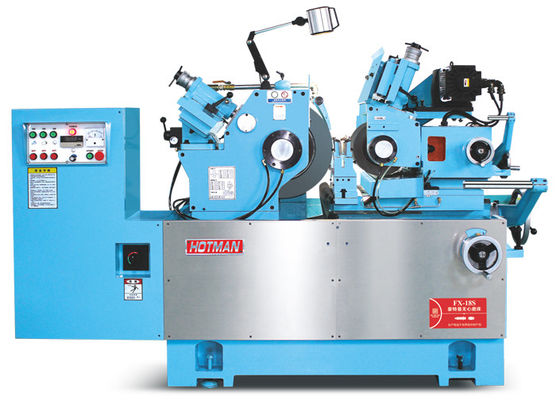

Hệ thống bôi trơn tự động loại phân chia Máy nghiền không trung tâm CNC chính xác cao FX-18S

Hệ thống bôi trơn tự động loại phân chia Máy nghiền không trung tâm CNC chính xác cao FX-18S

Mô tả thiết bị:

1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.

2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động trò đùa đối thoại người-máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

5Các cấu hình tiêu chuẩn của trục bánh nghiền là phía sau bốn và phía sau hai cấu trúc vòng bi. cao độ chính xác động và tĩnh trục áp lực cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng năng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.

6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc

7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.

1Cơ thể và chín thành phần được đúc bằng sắt đúc cao cấp Meehanna FC-30.

2Sử dụng trục gốc Đài Loan, thép hợp kim SNCM-21H, sau khi làm nóng, xử lý nhiệt carburizing và sau đó điều trị lạnh bằng máy tính, độ cứng bề mặt của HRC-62 ° hoặc cao hơn,lớp cứng hiệu quả của 1.5mm hoặc cao hơn, trục sử dụng trục phim dầu áp lực động.

3. Động cơ lái xe của trục bánh xe điều chỉnh là YAS KAWA Servo Motor, và điều khiển tốc độ FX-18S là 0-250rpm ((điện tử điều khiển) tốc độ có thể được thiết lập tùy ý.

4. Spindle tự động bôi trơn lưu thông dầu (nước dầu spindle tiên tiến 10 #) và thiết bị áp suất dầu là cùng một máy bơm dầu, bể dầu bên ngoài, dễ dàng để làm sạch và thay dầu,dầu lưu thông trong trục được lọc bởi hai thiết bị lọc dầu và được trang bị bộ điều khiển áp suất để đảm bảo tuổi thọ của trục.

5. Dòng mạch của toàn bộ thiết bị áp dụng hệ thống mạch Fuji Nhật Bản, đẹp và bền, khả năng hoạt động tốt.thuận tiện để vận hành và thuận lợi hơn cho sự phân tán nhiệt của hệ thống mạch.
