Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Góc quay lại của bánh mài: | 0-18° | Công suất động cơ cấp liệu phía sau bánh mài: | 0,75KW |
|---|---|---|---|
| Tốc độ động cơ nạp lại bánh mài: | 1420 vòng/phút | Tốc độ nạp lại của bánh mài: | 0,1-3mm/phút |
| Đường kính bánh mài: | 200mm | Công suất động cơ cấp liệu bánh mài: | 0,75KW |
| Tốc độ động cơ nạp bánh mài: | 1420 vòng/phút | Tốc độ cấp bánh nghiền: | 0,1-3mm/phút |
| Công suất động cơ bánh mài: | 2.2KW | Tốc độ động cơ bánh mài: | 1420 vòng/phút |
| Tốc độ bánh mài: | 2800 vòng/phút | Tên sản phẩm: | Máy mài đa năng |
| Công suất động cơ nạp bàn làm việc: | 0,75KW | Kích thước bàn làm việc: | 200*400mm |
| Tốc độ bàn làm việc: | 0,1-3mm/phút | ||
| Làm nổi bật: | 0Máy nghiền phổ quát.75KW,Máy nghiền phổ quát 1420r/min,Sơn CNC chính xác ổn định |
||

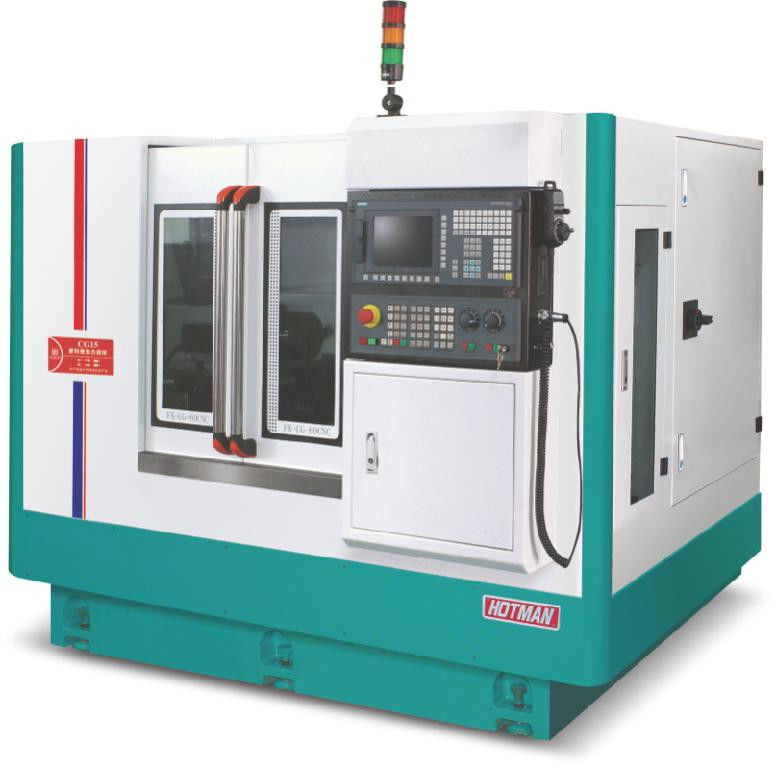

Máy nghiền phổ quát CNC chính xác cao-CG15
Công cụ xử lý thành phần nhỏ:

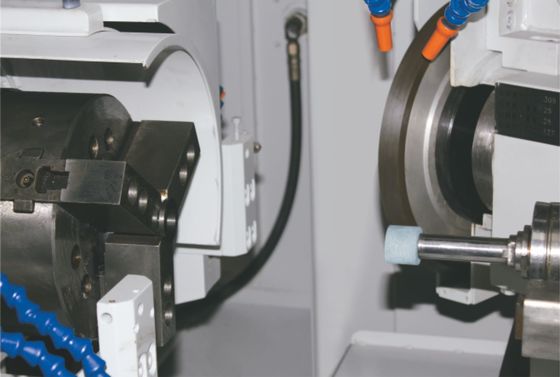

Có nhiều phương pháp kẹp khác nhau:
● Ba hàm khớp
●Lớp kẹp theo kiểu collet
Ngành ứng dụng:
●Ngành công nghiệp gà
●Ngành công nghiệp bánh răng
●Màn dẫn đường, các bộ phận động cơ hơi nước / động cơ
●Hydraulic/pneumatic drive shaft sleeve
●Các bộ phận đúc
●Bộ dụng cụ y tế
| Pdự án | Đơn vị | Mô hình:CG15 | |
| Công suất chế biến |
Chiều kính bên ngoài tối đa nghiền |
mm | Φ200 |
|
Mức đường kính bên trong nghiền |
mm | Φ6 Φ80 | |
| Chiều dài tối đa của mảnh làm việc | mm | 150 | |
|
Kích thước của bánh nghiền tròn bên ngoài |
mm | Φ405*Φ127*40 | |
|
Tốc độ xoắn của bánh nghiền lỗ bên trong |
rpm | 10,000-50,000 | |
| Dầu đệm bánh xay | mm | Loại tự động | |
| Hệ thống điều khiển số | Đặt | Siemens 828D | |
|
Trung tâm trục bánh mài đến chiều cao mặt đất |
mm | 1035 | |
| X,Y,Z | Động cơ pin | KW | 1.5 |
| Tốc độ vận hành của động cơ phụ tùng | rpm | 2000 | |
| góc xoay đầu làm việc (bộ hướng dẫn) | mức độ | ± 15o | |
| X, Y, Z feed servo | KW | 1.5*3 | |
| X, Y, Z tốc độ phục vụ cấp | rpm | 3000 | |
| Đơn vị thức ăn tối thiểu | mm | 0.001 | |
|
X-axis đường dẫn đầu làm việc |
mm | 450 | |
| Đường dẫn nguồn Y và Z axis | mm | 250 | |
|
Các loại khác |
Động cơ bơm làm mát | KW | 0.37 |
| Động cơ dầu bôi trơn | KW | 0.25*2 | |
|
Kích thước máy (chiều dài * chiều rộng * chiều cao) |
mm | 2355×2100×1800 | |
| Trọng lượng máy | kg | 4000 | |
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động đối thoại người máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là sau bốn và sau hai cấu trúc vòng bi. Động lực chính xác cao và trục áp suất tĩnh cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
