Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại: | Máy mài hình trụ | Đường kính bánh mài: | 270mm |
|---|---|---|---|
| Chiều dài mài tối đa: | 600mm | Đường kính mài tối đa: | 200 mm |
| Công suất động cơ bánh mài: | 1,5 KW | Hệ thống điều khiển: | Siemens |
| điện áp động cơ bánh mài: | 220V/380V | Tốc độ bánh mài: | 3000 vòng / phút |
| Sức mạnh: | 2,2 mã lực | Công suất động cơ bảng: | 0,75 mã lực |
| Bảng điện áp động cơ: | 380 V | Tốc độ bảng: | 1-20 m/phút |
| Điện áp: | 380 V | Kích thước: | 2800x2000x2000mm |
| Trọng lượng: | 4000 kg | ||
| Làm nổi bật: | Máy nghiền hình trụ đối thoại của con người |
||

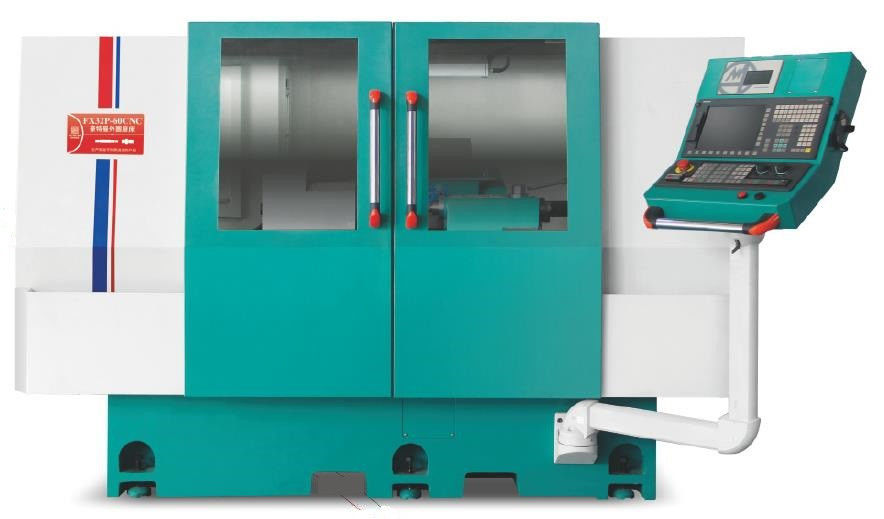

Máy nghiền hình trụ với đối thoại của con người Dễ lập trình bộ điều khiển CNC, lực nghiền mạnh
FX27-60CNC
Thông số kỹ thuật:
| Dự án | Đơn vị | Mô hình:FX32P-60CNC | |
|
Công suất chế biến
|
Chiều kính quay tối đa của bàn | mm | 320 |
|
Khoảng cách tối đa hai ngón tay |
mm | 600 | |
| Chiều kính nghiền tối đa | mm | 320 | |
| Trọng lượng tối đa giữa hai trái tim parietal | Kg ((b) | 60 (các công việc hàng đầu)/20 (chỉ có người làm việc) | |
| Kích thước của bánh nghiền (chiều kính × chiều rộng × khẩu độ) | mm | 455 × 38 ((32-50) × 127 | |
| Tốc độ bánh nghiền | rpm | 1650 | |
| Tốc độ tuyến tính tối đa của bánh nghiền | m/s | 40 ((bánh trượt tốc độ cao lên đến 65) | |
| Dầu đệm bánh xay | mm | Loại tự động | |
|
Đầu bánh nghiền |
góc cho ăn | Deg | 90 |
| Động cơ cho ăn | mm | 250 | |
| Trục X tốc độ di chuyển nhanh | m/min | 6 | |
| Lưu lượng tối thiểu về trục X | mm | 0.001 | |
|
Khung đầu |
Tốc độ xoắn | rpm | 50-500 |
| Hình dạng trục | Đồng thời hoặc trung tâm | ||
| Thông số kỹ thuật ngón tay | MT-4 | ||
|
Ghế sau |
Khoảng cách thiên văn tự động | mm | 40 |
| Thông số kỹ thuật ngón tay | MT-4 | ||
|
bàn làm việc |
Trục Z tốc độ di chuyển nhanh | m/min | 8 |
| Lưu lượng tối thiểu về trục z | mm | 0.001 | |
| Đi bộ tối đa | mm | 550 | |
| góc xoay | Deg | + 6/-9 | |
|
Động cơ |
Động cơ trục bánh xay | KW | 3.75/5.5 |
| Động cơ cấp x-axis (servo) | KW | 2.2 | |
| Động cơ cung cấp axis Z (servo) | KW | 2.2 | |
| Động cơ trục khung đầu | KW | 0.75 | |
| Động cơ bơm làm mát | KW | 0.75 | |
| Động cơ dầu bôi trơn | KW | 0.25*2 | |
| Động cơ bơm dầu đuôi | KW | 0.75 | |
|
Các loại khác |
Trọng lượng máy ròng | Kg | 3300 |
| Trọng lượng máy tổng | Kg | 3500 | |
| Kích thước bao bì (chiều dài * chiều rộng * chiều cao) | mm | 2800*2000*2000 |
|
Mô tả thiết bị:
1. Cơ thể và các thành phần của máy nghiền hình trụ được đúc bằng sắt đúc hạng cao Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.Các thành phần được xử lý bởi YASDA, MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron.
2Các đường ray hướng dẫn máy nghiền hình trụ và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3.The hệ thống và điều khiển servo trình điều khiển chính xác cao, 80 bit số dấu phẩy nổi của độ chính xác tính toán nanometer, loại bỏ lỗi tính toán
4Hệ thống cấp bột bao gồm một V và một đường thẳng với cắt tay chính xác, hệ thống bôi trơn tự động, vít bóng chính xác, chính xác cao và động cơ servo công suất cao.Nó có đặc điểm di chuyển trơn tru., độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ dài của đường ray.
5. trục chính bánh nghiền là chính xác cao động và áp suất tĩnh được giới thiệu bởi Đài Loan, cấu trúc tay áo, bảo trì dễ dàng, không liên lạc kim loại với kim loại,và gần như đời sống dịch vụ vĩnh viễn. Vòng trục bánh nghiền có đặc điểm cứng nhắc cao và chính xác cao. Đối với nghiền mảnh đặc biệt, tốc độ bánh nghiền có thể được điều chỉnh để tăng tốc độ tuyến tính.
6. Ghế đuôi của máy nghiền hình trụ được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc
7Sau sự phát triển thứ cấp của giao diện người máy, với động cơ servo hiệu suất cao của Siemens để hệ thống CNC và hệ thống truyền động có khả năng tương thích tốt hơn,đồng thời với chức năng sửa chữa cát tự động và bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
Đặc điểm:

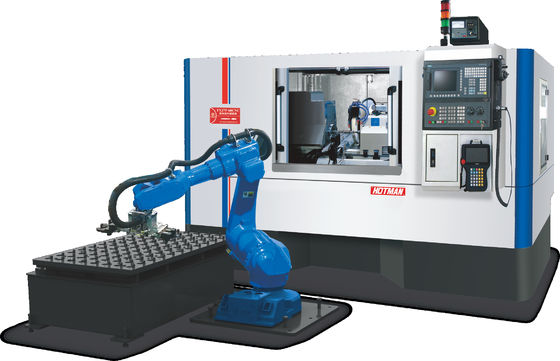

FX27P-60CNC độ chính xác cao trực tiếp vào máy nghiền hình trụ (bộ phủ đầy đủ, máy điều khiển đơn tự động tải và thả)
1. đường kính xoay giường: Φ270mm, khoảng cách giữa hai trung tâm trên cùng: 600mm.
2- Tốc độ bánh nghiền: 1650rpm, kích thước bánh nghiền (trường kính × chiều rộng × khẩu độ): Φ405×32×Φ127mm
3Thiết lập thiết bị đo tích cực để thực hiện kiểm soát vòng kín hoàn toàn của chế biến nghiền.
