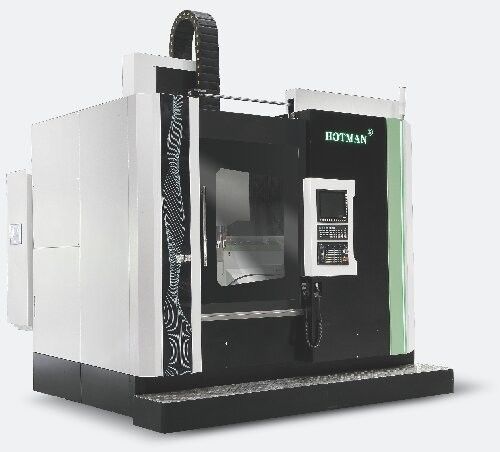

Máy nghiền thẳng đứng chính xác cao, Máy nghiền thẳng đứng CNC cho mục đích nghiền khuôn đa dạng

Máy nghiền dọc chính xác cao, Máy nghiền dọc CNC cho mục đích nghiền khuôn đa dạng



Độ chính xác gia công:

Công suất xử lý:

Mô tả thiết bị:

1Máy nghiền này đã được phát triển với mục tiêu dễ dàng sắp xếp mảnh công việc khi nghiền đường kính bên trong và mặt cuối của một mảnh công việc lớn và cải thiện độ chính xác nghiền.Nó đã rút ngắn đáng kể thời gian debugging và đạt được độ chính xác cao nghiền như trònHơn nữa, kiểm soát bởi NC, đường kính bên trong, đường kính bên ngoài, và xử lý mặt cuối có thể được hoàn thành trong một kẹp, nhận ra sự tăng cường của quá trình.

2. Các máy công cụ điều khiển áp dụng hệ thống điều khiển thế hệ mới của Đài Loan, tự động điều khiển các nguồn cấp thẳng đứng và ngang của đầu nghiền tương ứng.giao diện hoạt động đối thoại người máy ngớ ngẩn là đơn giản và dễ sử dụng. Các hộp số được trang bị Taiwan PM I C3 lớp vít quả bóng, với điều khiển định vị lặp lại trong 0.002mm, tương thích tốt, và chính xác công cụ ăn;bàn làm việc được chạy bằng thủy lực và được trang bị một bánh tay điện cầm tay để điều chỉnh chính xác cài đặt công cụ.

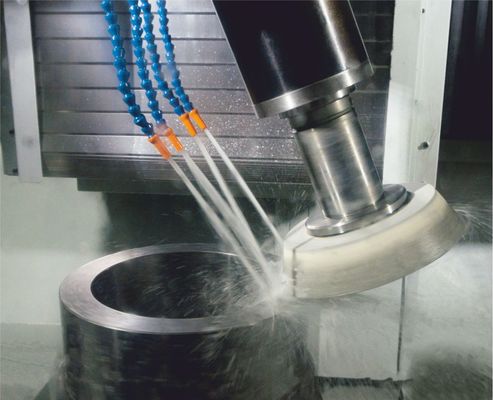

3Hệ thống làm mát và lọc: Trong quá trình nghiền và nghiền bánh, mảnh làm việc được làm mát và bánh nghiền được rửa.Việc lọc sử dụng một bộ tách từ tính + phương pháp lọc giấy. Độ chính xác lọc đạt 0,005mm. Tốc độ lưu lượng chất làm mát là 130L / phút, đảm bảo chất làm mát sạch và có thể tái chế.Máy làm mát được trang bị có thể đảm bảo nhiệt độ liên tục của chất làm mát.

4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

5Các cấu hình tiêu chuẩn của trục bánh nghiền là phía sau bốn và phía sau hai cấu trúc vòng bi. cao độ chính xác động và tĩnh trục áp lực cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng năng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.

6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc

7Bàn bánh nghiền được trang bị chức năng định vị vị trí hai vị trí của trục bánh nghiền 0 độ và 22 độ như tiêu chuẩn.Một trục bánh nghiền có thể sử dụng một bánh nghiền phẳng và một bánh nghiền cong tương ứng. Bằng cách sử dụng bánh trượt cong, xử lý mặt cuối hiệu quả cao có thể đạt được.

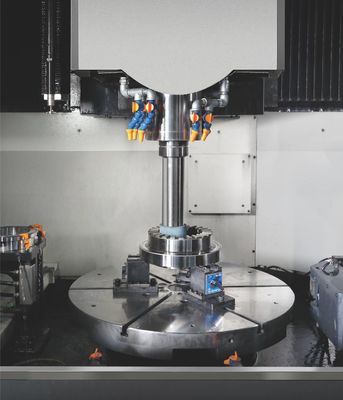

1Một khi kẹp có thể hoàn thành mài của lỗ bên trong, vòng tròn bên ngoài, nón và mặt cuối của các bộ phận

2Ứng dụng để chế biến đĩa / trục ngắn / tay áo / vòng và các bộ phận khác

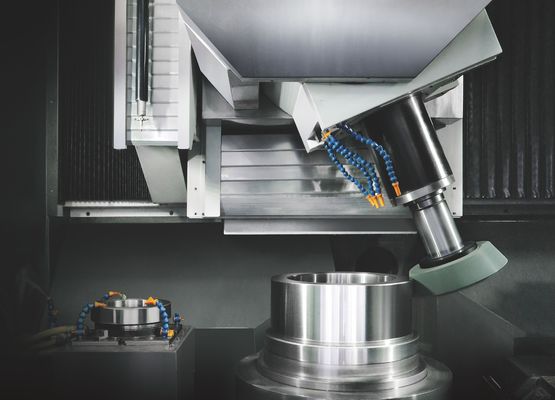

Trục B: Tháp pháo định vị hai bánh:

Sơn đường kính bên trong / bên ngoài với vị trí 0 °,22.5 ° vị trí có thể được sử dụng để nghiền đường kính bên ngoài và bề mặt cuối hiệu quả.

Phản hồi thang đo lưới:

Trục X và trục Z được trang bị điều khiển phản hồi bằng cách sử dụng tay cầm lưới (trục Z là tùy chọn) để đạt được chế biến chính xác cao.

Thư viện bánh nghiền ATC:

Sáu bánh nghiền có đặc điểm kỹ thuật và hình dạng khác nhau được trang bị theo nhu cầu gia công.

hình dạng phức tạp, không cần thiết phải thay thế bánh trượt thường xuyên,có thể nhận ra trang bị tự động trực tuyến và bù kích thước.

Hệ thống quản lý nhiệt độ:

Trong chế biến hàng loạt liên tục, bạn có thể kiểm soát nhiệt độ của phần làm việc và cơ thể máy công cụ, để đạt được chế biến chính xác cao hơn.

Được sử dụng rộng rãi:

Các bộ phận máy móc làm việc chẳng hạn như vỏ trục trục, các bộ phận máy móc kỹ thuật như bánh xe cong, các bộ phận giảm như bánh xe hành tinh (đối với sản xuất năng lượng gió), các bộ phận động cơ biển CAM
