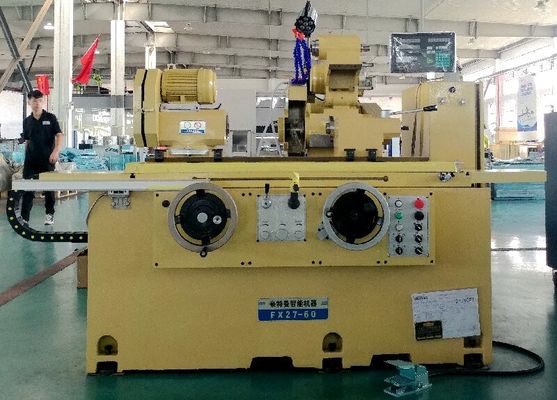

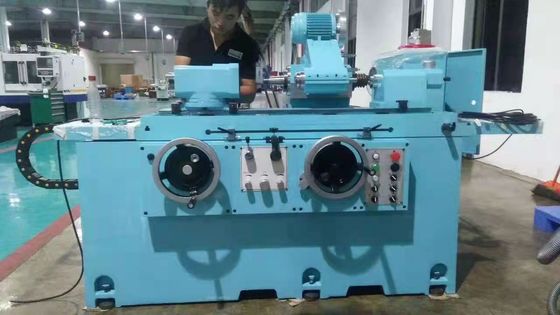

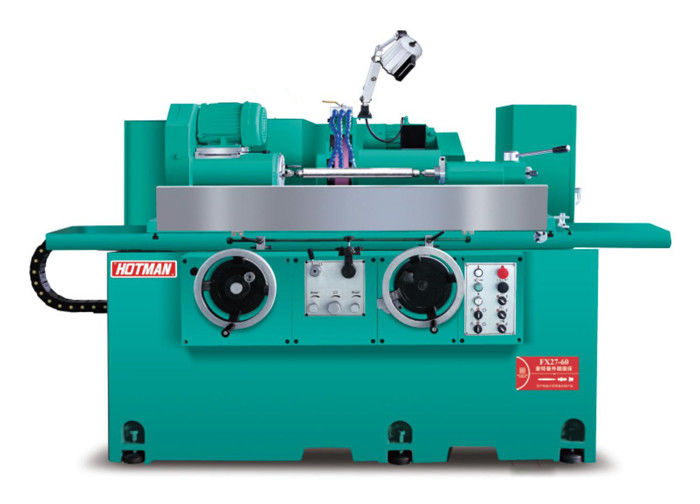

Máy nghiền hình trụ thủ công cho nhiều mảnh công việc, Máy nghiền hình trụ kinh tế

Máy nghiền hình trụ+thiết bị nghiền lỗ bên trong:

Mô tả thiết bị:

Cơ thể và các thành phần được đúc bằng sắt đúc hạng cao Milhanna FC30. Các thành phần được xử lý bởi YASDA, MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác sau khi xử lý kẹp.Kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.

Vòng trục bánh nghiền sử dụng vòng bi chính xác cao FAG, cấu trúc bốn và hai tay áo thứ nhất, không có dầu bôi trơn riêng biệt, bảo trì đơn giản, không tiếp xúc kim loại với kim loại,và có thể đạt được tuổi thọ gần như vĩnh viễn. Vòng trục bánh nghiền có đặc điểm cứng nhắc cao và chính xác cao. Đối với nghiền đặc biệt, tốc độ bánh nghiền có thể được điều chỉnh để tăng tốc độ tuyến tính

Hệ thống cấp bột bao gồm một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.

Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bằng hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.

Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, người máy đối thoại hoạt động ngốc, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv

Cấu hình tiêu chuẩn của trục bánh nghiền là cấu trúc vòng bi phía sau bốn và phía sau hai. Trục áp suất động và tĩnh chính xác cao cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.

Ghế đuôi được thiết kế để cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên của MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc.

Sợi đặc biệt cho vít/điện chì

Vòng xoắn được trang bị bộ mã hóa độ phân giải cao như phản hồi vị trí, kiểm soát vòng kín đầy đủ.

Được trang bị bộ trang bị bánh trượt CNC, được chèn vào bởi hai trục CNC W và V, Việc trang bị chính xác cao của bánh trượt được thực hiện bằng bánh đĩa kim cương được điều khiển bởi động cơ servo.

Chuyển động tuyến tính của phần làm việc được điều khiển bởi động cơ tuyến tính và được trang bị tay cầm lưới có độ phân giải cao.

Phụ kiện đặc biệt cho nghiền bên trong là có thể sử dụng!
