Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đường kính bánh mài: | 400mm | Thương hiệu động cơ bánh mài: | Siemens |
|---|---|---|---|
| Phương pháp làm mát động cơ bánh mài: | làm mát không khí | mài bánh xe động cơ hiện tại: | 13A |
| Tần số động cơ bánh mài: | 50HZ | Lớp cách nhiệt động cơ bánh mài: | F |
| Mô hình động cơ bánh mài: | 1LE1001-1CB23-4AB4 | Công suất động cơ bánh mài: | 7.5kw |
| Mức độ bảo vệ động cơ bánh mài: | IP54 | Hướng quay động cơ bánh mài: | CW/CCW |
| Tốc độ động cơ bánh mài: | 1420rpm | điện áp động cơ bánh mài: | 380v |
| Tốc độ bánh mài: | 1400 vòng / phút | Chiều rộng bánh mài: | 50mm |
| Loại: | Máy mài trục cam | ||
| Làm nổi bật: | IP54 CNC Cam Grinder,1420rpm CNC Cam Grinder,Máy nghiền trục Cam ổn định |
||

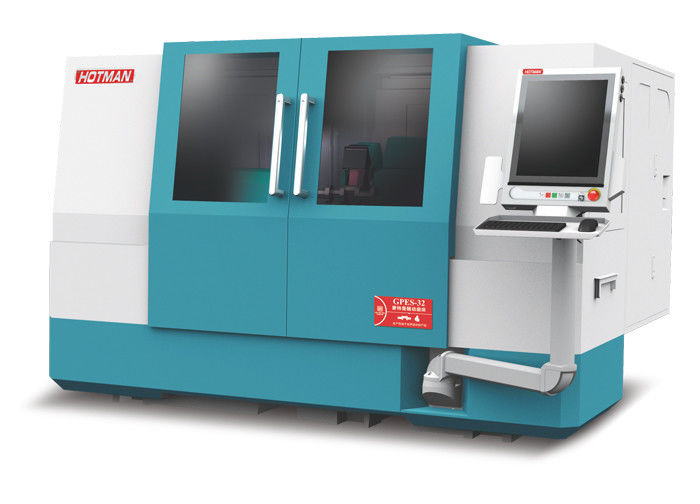

Máy nghiền hình trụ trục-GP32
1- Cấu trúc giường cực cứng.
2. Xây dựng trong Renishaw lưới tròn với độ chính xác siêu cao và cứng đầu công việc trực tiếp.
3Thiết kế Thụy Sĩ chính xác cao động và tĩnh trượt bánh trượt.
4. Hướng dẫn tuyến tính trục X với cấu trúc cuộn tự lưu thông với khả năng chịu đựng cao.
5. Nhật Bản C2 chính xác quả cuộn bàn điều khiển.
6Đầu bánh nghiền (đục X) sử dụng động cơ tuyến trụ độc đáo của Anka.
7Heidenhain 50 nm lưới quy mô phản hồi.
8. cố định / xoay hai mục đích chính xác khung đầu đồ đạc, được trang bị chức năng pha trộn không khí.
9. ghế đuôi nổi không khí độ cứng cao.
10. Cấu hình tùy chọn linh hoạt
Mô tả thiết bị:
1Cơ thể và các thành phần được đúc bằng sắt đúc cao cấp Milhanna FC30, được xử lý nhiệt bình thường nhân tạo và sau đó được xử lý bằng lão hóa tự nhiên.MITSUI SEIKI, TOSHIBA, ELB và các thiết bị đẳng cấp thế giới khác một lần xử lý kẹp. kích thước chính xác có thể lên đến mức micron, để đảm bảo các thành phần cơ bản thiết bị chính xác cao.
2Các đường ray hướng dẫn máy và các ốc vít chính xác được bôi trơn liên tục bởi hệ thống bôi trơn tự động để đảm bảo tuổi thọ và độ chính xác lâu hơn.Hệ thống làm mát được tách khỏi cơ thể để loại bỏ rung động và dissipation nhiệt thuận lợi.
3Được trang bị với hệ thống mài tự động Siemens 828D CNC, và phát triển thứ cấp, hoạt động trò đùa đối thoại người-máy, với nhiều thiết bị tùy chọn để lựa chọn,bao gồm cả thiết bị nghiền lỗ bên trong, thiết bị đo cuối tự động, thiết bị đo đường kính bên ngoài tự động, vv
4Hệ thống cấp bột được tạo thành từ một V và một đường thẳng của lới chính xác thủ công, với hệ thống bôi trơn tự động và vít bóng mài chính xác cấp C3,có thể đạt được chuyển động trơn tru, độ chính xác định vị lặp đi lặp lại tuyệt vời và tuổi thọ đường ray dài.
5Các cấu hình tiêu chuẩn của trục bánh nghiền là phía sau bốn và phía sau hai cấu trúc vòng bi. cao độ chính xác động và tĩnh trục áp lực cũng có thể được chọn,có đặc điểm chính xác xoay cao, độ cứng năng động cao, khả năng chịu rung động tốt, hiệu quả nghiền cao và chất lượng bề mặt nghiền tốt.lên đến 3500 vòng quay/giờ và 60m/s.
6Ghế đuôi được thiết kế để cả cứng và mạnh mẽ. Một xi lanh trượt bằng thép hợp kim cứng được nhúng vào thân thép đúc được thiết kế để mang lõi trên MT4.Các lực kéo của xi lanh trượt có thể dễ dàng thay đổi bằng cách điều chỉnh nút ở phía sau- Phụ kiện đặc biệt dầu áp lực ghế đuôi với một bàn đạp để tạo điều kiện dễ dàng thả các bộ phận làm việc
7Hệ thống điều khiển số Siemens như cấu hình tiêu chuẩn, sau khi phát triển thứ cấp, tất cả giao diện hoạt động Trung Quốc, dễ sử dụng.hệ thống CNC thiết bị và hệ thống ổ đĩa có khả năng tương thích tốt hơn, đồng thời với sửa chữa cát tự động và chức năng bù đắp tự động, để đảm bảo sự ổn định và chính xác của thức ăn và nghiền.
Các thông số kỹ thuật chi tiết và chức năng cấu trúc của máy công cụ:
| dự án | tham số |
| Phạm vi làm việc | |
| Chiều cao trung tâm | 210mm |
| Độ kính quay tối đa | Φ400mm |
| Chiều kính nghiền tối đa | Φ400mm |
| Chiều dài nghiền giữa hai đầu | 600mm |
| Chuyển bàn (loại 600) | +6°/-9° |
| Lối chịu tối đa giữa hai đỉnh | 60kg |
| Máy giữ bánh xay | |
| Phạm vi góc có thể xoay (bộ tay) | ± 15° |
| Loại trục bánh xay |
Trục chính của bánh nghiền động và tĩnh (tiêu chuẩn với làm mát dầu) |
| Phạm vi tốc độ của trục bánh nghiền | 1650/1850/2100rpm |
|
Kích thước bánh trượt tiêu chuẩn (φ × W × B) |
Φ450×20-50×127mm |
|
Kích thước bánh nghiền đặc biệt (φ × W × B) |
Φ510×15-50×203mm |
|
Điện lực động cơ trục bánh xay |
3.75KW/5.5KW |
|
Tốc độ tuyến tính tối đa của bánh nghiền |
45m/s |
|
Chế độ làm mát trục bánh nghiền |
Làm mát bằng dầu |
| Khung đầu máy dẫn trực tiếp | |
|
Chuỗi tốc độ điều chỉnh tốc độ không bước |
0-600rpm |
| Taper of spindle conical hole (Taper của lỗ trục trục trục) | MT-4 |
| Mô hình áo khoác adapter công cụ | MT-4 |
|
Phạm vi góc quay của khung đầu đồ đạc |
+15°/-15° |
|
Trọng lượng tối đa của máy cầm (với công cụ) |
150Nm |
|
Công suất động cơ đồng bộ nam châm vĩnh viễn (S1-100%/KW) |
3KW |
|
Động lực đầu ra định số liên tục (S1-100%/A) |
47.8Nm |
| Thương hiệu mã hóa | Renishaw |
| Chế độ làm mát trục | làm mát bằng nước |
|
Độ chính xác định vị trí lặp đi lặp lại của vòng quay khung đầu |
±2 arcsec |
| Runout lỗ coni cuối trục | ≤0.001 |
| Vòng trục đầu trục trục | ≤0.002 |
| Độ cứng trục (N/um) | ≥ 500 |
| Độ cứng quang (N/um) | ≥ 400 |
| Chế độ di chuyển khung đầu | Tiêu chuẩn nổi khí bằng tay |
| Ghế sau | |
| Chiều kính tay áo | Φ50mm |
| Vòng tay áo | 40mm |
| Môn Morse cong | MT-4 |
| Chế độ di chuyển đuôi | Tiêu chuẩn nổi khí bằng tay |
| Lưu lượng tay cầm bánh xe - trục X (động cơ tuyến tính) | |
| Tốc độ chạy tối đa của trục X | 300mm |
| Động lực tối đa của động cơ tuyến tính trục X | 1660-3060N |
| Trình gia tốc động cơ tuyến tính trục X | ≤ 0,2G |
| Tốc độ cấp tối đa trên trục X | 15m/min |
|
Lưu lượng HPG tối thiểu (bánh xe tay điện tử) |
0.0001mm |
| Lượng thức ăn tối thiểu có thể lập trình | 0.0001mm |
|
Độ phân giải tối thiểu của tay cầm lưới gia tăng Heideham |
0.0001mm |
| Độ chính xác vị trí nguồn vào trục X | ≤ 0,0016mm |
|
Độ chính xác định vị trí lặp đi lặp lại của đường x |
≤ 0,0014mm |
| dự án | tham số |
|
Trục Z của bàn ăn (động cơ servo) |
|
| Động lực trục Z (loại 600) | 750mm |
| Sức mạnh của động cơ servo trục Z | 2.2KW |
| Tốc độ cấp tối đa về trục Z | 8m/min |
|
Tốc độ gia tăng tối thiểu của bánh tay điện tử HPG |
0.0001mm |
| Lượng thức ăn tối thiểu có thể lập trình | 0.0001mm |
|
Chế độ phân giải tối thiểu của tay cầm lưới gia tăng Heideham (không cần thiết) |
0.0005mm |
| Hệ thống điều khiển | |
| Hệ thống điều khiển số | Sodium rhenium |
| phần mềm | Giao diện tương tác đồ họa |
| Trình hiển thị | 10.4 inch màn hình màu TFT |
| bàn phím | Bàn phím đầy đủ |
| trí nhớ | 3Gb |
| Số trục điều khiển |
Có thể điều khiển lên đến 7 trục |
| giao diện | USB/RS232 |
| Máy công cụ điện | |
| Nguồn cung cấp năng lượng 3 pha tiêu chuẩn | 380V 3ph 20Hz |
| Điện áp vòng điều khiển | 110vAC/24vDC. |
| Phạm vi sai lệch điện áp đầu vào | +/-10% |
|
Tiêu thụ năng lượng toàn tải (động cơ chính) |
36KVA |
| Cung cấp khí áp | |
| Áp suất đầu vào | 5.5bar |
| Dòng chảy cần thiết | 40-50L/min |
| Tiêu chuẩn nguồn không khí | BS ISO 8573-1:2001 |
| Các thông số môi trường | |
| Tiếng ồn máy tiêu chuẩn | < 75dB ((A) |
| Nhiệt độ môi trường | 0-40°C |
| Độ ẩm môi trường | ≤ 75% |
| Các loại khác | |
| Kích thước dấu chân | 3800×3200mm×2195 |
| Chiều cao | 2170mm |
| Trọng lượng ròng | 5440kg |
